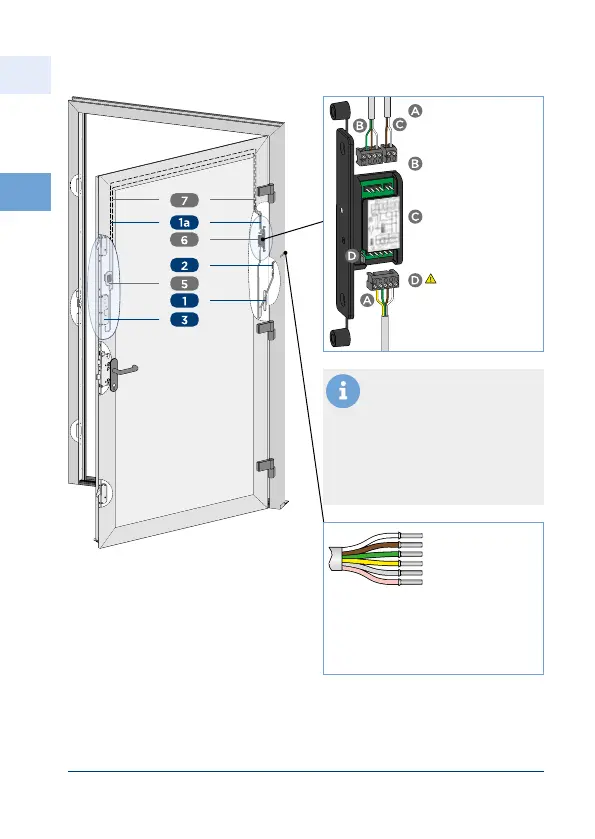

Afbeelding 3.6.2-9: Montage blueMatic EAV met Vingerscanner SOMMER
ENTRAsys+ FD (vleugelzijde)
groengeel  Ingang voor extern
spanningsvrij contact (bv
ontgrendelen via inter-
comschakelaar openen)
Aanwijzing! max  m verlengbaar
(min  mm)
Aansluiting van
vleugeldeel kabelver-
binding op radio-
ontvanger ENTRA-
sys RX (stekkerklaar)
Aansluiting van
ENTRAsys RX
radio-ontvanger naar
de motorkast EAV
(stekkerklaar)
Aansluiting van
de ENTRAsys RX
radio-ontvanger op
de ENTRAsys FD
Vingerscanner
(stekkerklaar)
Aandacht!
Wijzig jumpers van
Fabrieksinstelling
 hieronder op nieuwe
instelling voor
blueMatic EAV
 hierboven
wit   V DC
bruin  V
groen
geel
grijs
roze
}
gratis
}
extern openings-
signaal
Aanwijzing: In combinatie met
SOMMER ENTRAsys+ FD
vingerscanner met Winkhaus
blueMatic EAV VERPLICHT:
verander de opgegeven
toewijzing van de Winkhaus
schroefklem niet (wit = + 12 V,
bruin = 0 V) / Monteer de
Winkhaus schroefklem zoals
aangegeven in de afbeelding.
