Aanwijzing: De positionering
van de voedingseenheid in het
kozijn en de kabelverbinding
aan de zijde van de band
wordt aanbevolen, tussen de
onderste / middelste band of
in elk geval ongeveer 10 cm
boven / onder de middelste
band.
blueMatic EAV 504474464Montage-, gebruiks- en
onderhoudshandleiding
3
NL
Aug. Winkhaus GmbH & Co. KG ∙ Berkeser Straße 6 ∙ 98617 Meiningen
T +49 369 3950 - 0 ∙ www.winkhaus.de ∙ Technische veranderingen voorbehouden

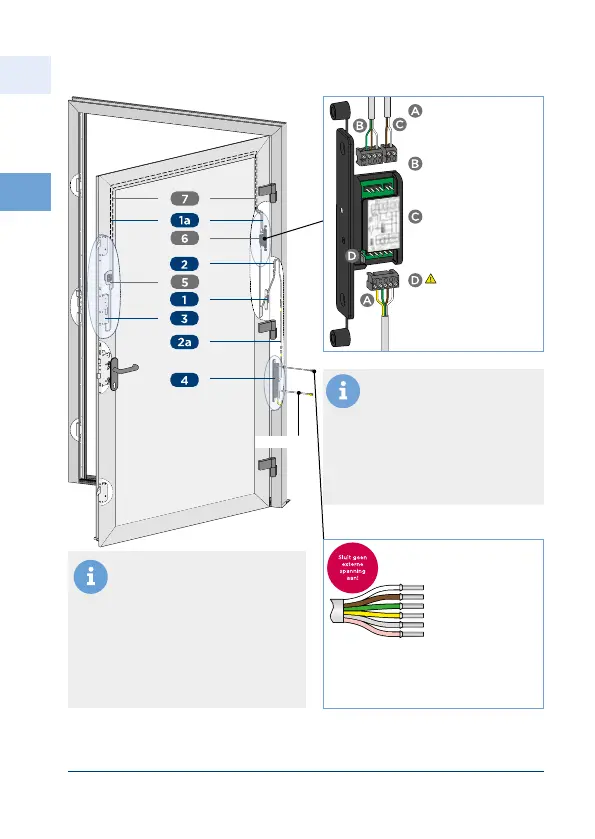

Afbeelding 3.6.2-10: Montage blueMatic EAV met Vingerscanner SOMMER
ENTRAsys+ FD en Voedingseenheid in het kozijn (vleugelzijde)
230 V AC
groengeel  Ingang voor extern
spanningsvrij contact (bv
ontgrendelen via inter-
comschakelaar openen)
Aanwijzing! max  m verlengbaar
(min  mm)
wit   V DC
bruin  V
groen
geel
grijs
roze
}
gratis
}
extern openings-
signaal
Aanwijzing: In combinatie met
SOMMER ENTRAsys+ FD
vingerscanner met Winkhaus
blueMatic EAV VERPLICHT:
verander de opgegeven
toewijzing van de Winkhaus
schroefklem niet (wit = + 12 V,
bruin = 0 V) / Monteer de
Winkhaus schroefklem zoals
aangegeven in de afbeelding.
Aansluiting van
vleugeldeel kabelver-
binding op radio-
ontvanger ENTRA-
sys RX (stekkerklaar)
Aansluiting van
ENTRAsys RX
radio-ontvanger naar
de motorkast EAV
(stekkerklaar)
Aansluiting van
de ENTRAsys RX
radio-ontvanger op
de ENTRAsys FD
Vingerscanner
(stekkerklaar)
Aandacht!
Wijzig jumpers van
Fabrieksinstelling
 hieronder op nieuwe
instelling voor
blueMatic EAV
 hierboven
