blueMatic EAV 504474452Montage-, Bedienungs-
und Wartungsanleitung
3
DE
Aug. Winkhaus GmbH & Co. KG ∙ Berkeser Straße 6 ∙ 98617 Meiningen
T +49 369 3950 - 0 ∙ www.winkhaus.de ∙ Technische Änderungen vorbehalten

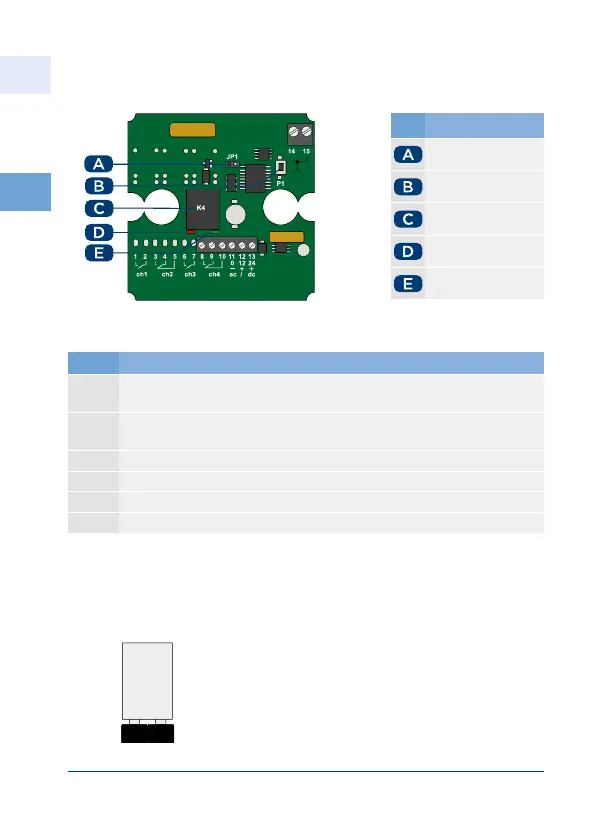

Abbildung 3.5.2-2: Installation Empfängerplatine
JP1 = ON
K4 ON / OFF
Nr. Klemmen Empfängerplatine
  NO Relais K - Kontakt im Ruhezustand offen schließt bei
Aktivierung per Handsender
  NC Relais K - Kontakt im Ruhezustand geschlossen öffnet bei
Aktivierung per Handsender
   V ACDC
   V ACDC
 Antenne
 Schirm
• Das Relais K4 können Sie durch den Jumper JP1 als ON/OFF oder Impuls
einstellen (siehe Abbildung 3.5.2-3), in Abhängigkeit von der Steuerung,
welche mit dem Empfänger angesteuert werden soll.
• Relais bleibt nach Betätigung per
Handsender aktiv.
• Abschalten durch erneutes Betätigen des
Handsenders.
Nr. Bezeichnung
Jumper JP
Taste P
Relais K
rote LED
grüne LED
