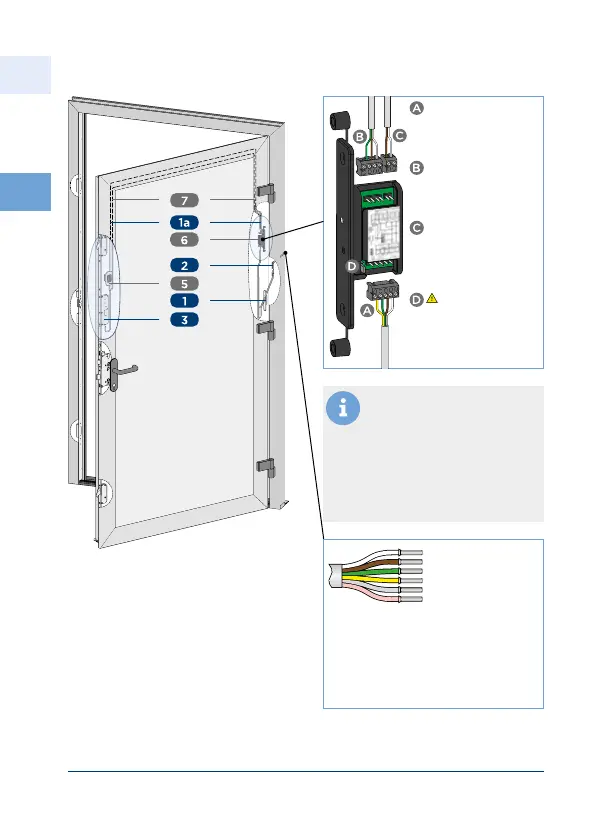

Abbildung 3.6.2-9: Montage blueMatic EAV mit Fingerscanner SOMMER
ENTRAsys+ FD (flügelseitig)
grüngelb  Eingang für externen
potentialfreien Kontakt
(z B Entriegeln per Gegen-
sprechanlageTaster
Öffnen)
Hinweis! max  m verlängerbar
(min  mm)
Verbindung von
Flügelteil Kabelüber-
gang zu Funkempfän-
ger ENTRAsys RX
(steckerfertig)
Verbindung von
Funkempfänger
ENTRAsys RXzum
Motorkasten EAV
(steckerfertig)
Verbindung von
Funkempfänger
ENTRAsys RX zum
Fingerscanner ENT-
RAsys FD
(steckerfertig)
Achtung!
Jumper ändern von
Werkseinstellung 
unten auf neue Ein-
stellung für blueMatic
EAV  oben
}
Öffnungssignal extern
}
frei
Hinweis: In der Kombination
SOMMER Fingerscanner
ENTRAsys+ FD mit Winkhaus
blueMatic EAV ZWINGEND
beachten: die vorgegebene
Belegung der Winkhaus
Schraubklemme (weiß = + 12 V,
braun = 0 V) nicht verändern /
Winkhaus Schraubklemme wie in
Abbildung abgebildet montieren.
