Winkhaus BlueMatic EAV3 - Page 66

blueMatic EAV 504474464Montage-, Bedienungs-
und Wartungsanleitung
3
DE
Aug. Winkhaus GmbH & Co. KG ∙ Berkeser Straße 6 ∙ 98617 Meiningen
T +49 369 3950 - 0 ∙ www.winkhaus.de ∙ Technische Änderungen vorbehalten

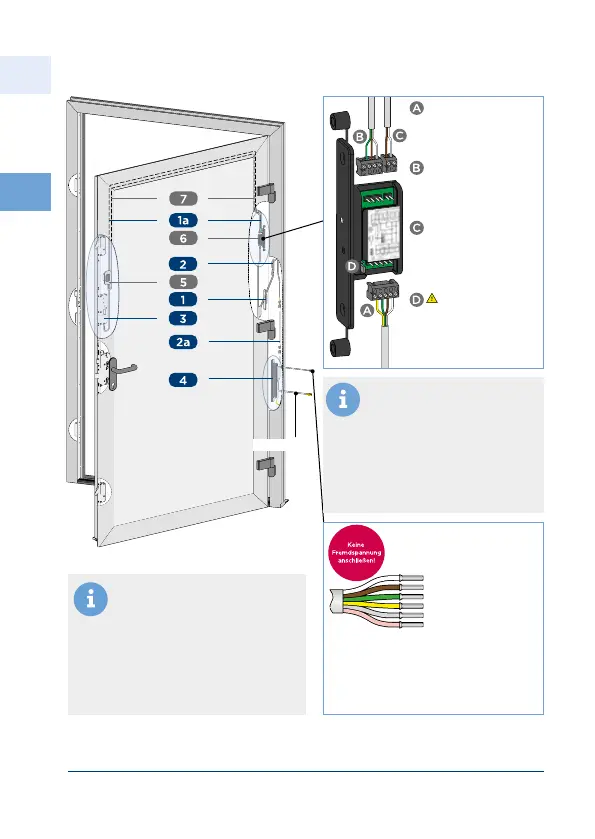

Abbildung 3.6.2-10: Montage blueMatic EAV mit Fingerscanner SOMMER
ENTRAsys+ FD und Rahmennetzteil (flügelseitig)
230 V AC
weiß   V DC
braun  V
grün
gelb
grau
rosa
grüngelb  Eingang für externen
potentialfreien Kontakt
(z B Entriegeln per Gegen-
sprechanlageTaster
Öffnen)
Hinweis! max  m verlängerbar
(min  mm)
}
Öffnungssignal extern
}
frei
Hinweis: Empfohlen wird
die Positionierung von
Rahmennetzteil und Kabel-
übergang auf der Bandseite,
entweder zwischen unteren /
mittleren Band oder jeweils
ca. 10 cm über / unterhalb des
mittleren Bandes.
Verbindung von
Flügelteil Kabelüber-
gang zu Funkem-
pfänger ENTRAsys
RX (steckerfertig)
Verbindung von
Funkempfänger
ENTRAsys RX zum
Motorkasten EAV
(steckerfertig)
Verbindung von
Funkempfänger
ENTRAsys RX zum
Fingerscanner
ENTRAsys FD
(steckerfertig)
Achtung!
Jumper ändern von
Werkseinstellung 
unten auf neue Ein-
stellung für blueMatic
EAV  oben
Hinweis: In der Kombination
SOMMER Fingerscanner
ENTRAsys+ FD mit Winkhaus
blueMatic EAV ZWINGEND
beachten: die vorgegebene
Belegung der Winkhaus
Schraubklemme (weiß = + 12 V,
braun = 0 V) nicht verändern /
Winkhaus Schraubklemme wie in
Abbildung abgebildet montieren.
