F
PARTICULARITES TECHNIQUES

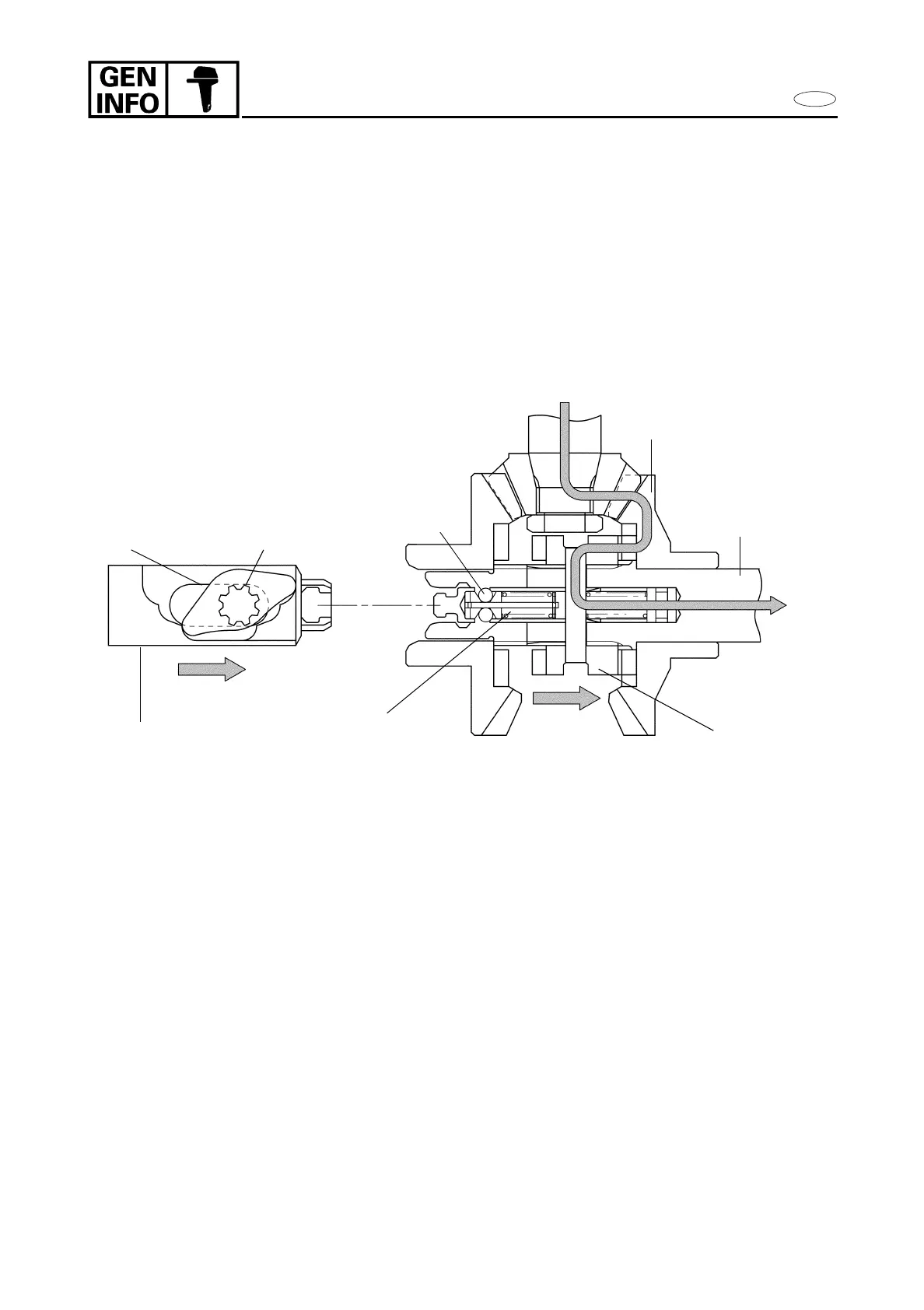

3) Marche arrière:
Lorsque le levier de sélection est en position marche arrière, la came de sélection montée sur l'arbre tourne dans le sens opposé à celui
de la marche avant. Si la force de rotation de la came de sélection est supérieure à la pression du ressort retenant le coulisseau de
sélecteur, le coulisseau de sélecteur est entraîné avec le crabot. Lorsque le crabot atteint la position pour engrener avec le système
d'engrenage de la marche arrière, les 2 billes montées sur le coulisseau de sélecteur s'engagent dans la rainure de la paroi intérieure de
l'arbre de l'hélice et sont retenues par un ressort, comme dans la position neutre du coulisseau. Ainsi, le crabot est engagé dans
l'engrenage de la marche arrière.
ArbreCame
Arbre de transmission
Crabot
Coulisseau de
sélecteur
Ressort
Bille
MARCHE ARRIERE
Inverseur de marche
1-16
