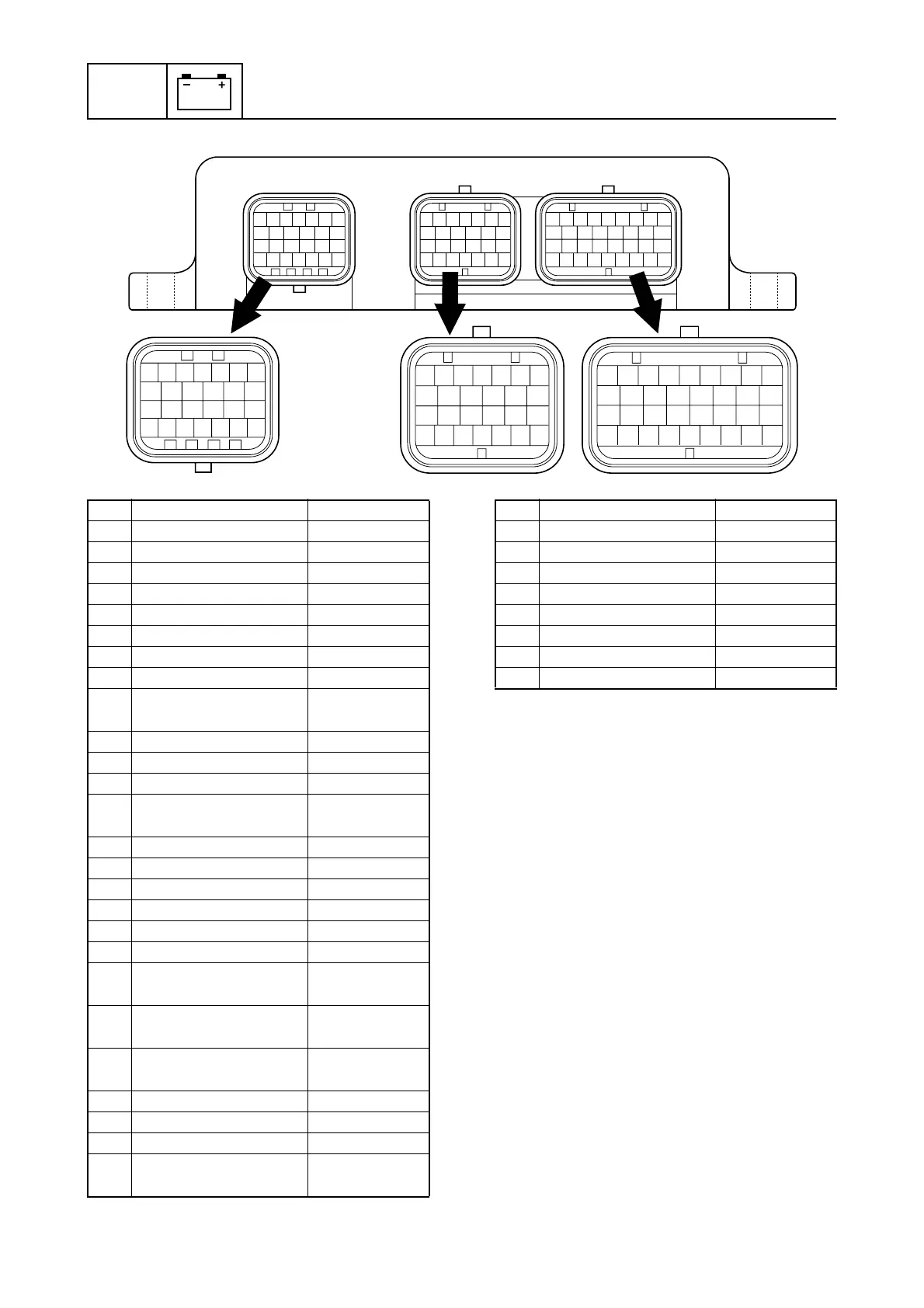

5-25
ELEC
Electrical system
33323130292827
52515049484746
393837363534
454443424140
7654321
26252423222120
191817161514
1312111098
616059585756555453
868584838281807978
6968676665646362
7776757473727170
No. Connecting part Color
53 Ignition coil #6 Black/Brown
54 Ignition coil #5 Black/Blue
55 Fuel injector #6 Purple/White
56 Fuel injector #5 Purple/Blue
57 Fuel injector #4 Purple/Green
58 Fuel injector #3 Purple/Yellow
59 Fuel injector #1 Purple/Red
60 Fuel injector #2 Purple/Black
61 Low-pressure fuel
pump
Blue/White
62 Ignition coil #4 Black/Green
63 Ignition coil #3 Black/Yellow
64 Tachometer Green
65 High-pressure fuel
pump relay
Blue/Red
66 ETV motor relay Yellow
67 Alert buzzer Pink
68 Ground Black
69 Ground Black
70 Ignition coil #2 Black/White
71 Ignition coil #1 Black/Orange
72 Oil pressure alert
indicator
Pink/White
73 Overheat alert
indicator
Pink/Black
74 Diagnostic flash
indicator
Blue/White
75 ETV ground Black
76 Ground Black
77 OCV (PORT) Purple
78 Engine shut-off
switch
White
No. Connecting part Color
79 ETV power source Red/Green
80 ETV power source Red/Green
81 ETV motor (close) Green/Black
82
83 ETV motor (open) Green/Red
84 ETV ground Black
85 Vapor shut-off valve Green/Black
86 OCV (STBD) Purple
