Handbuch für die Installation und den sicheren Betrieb – Übersetzung der Originalanleitungen
Nur für Version DRY

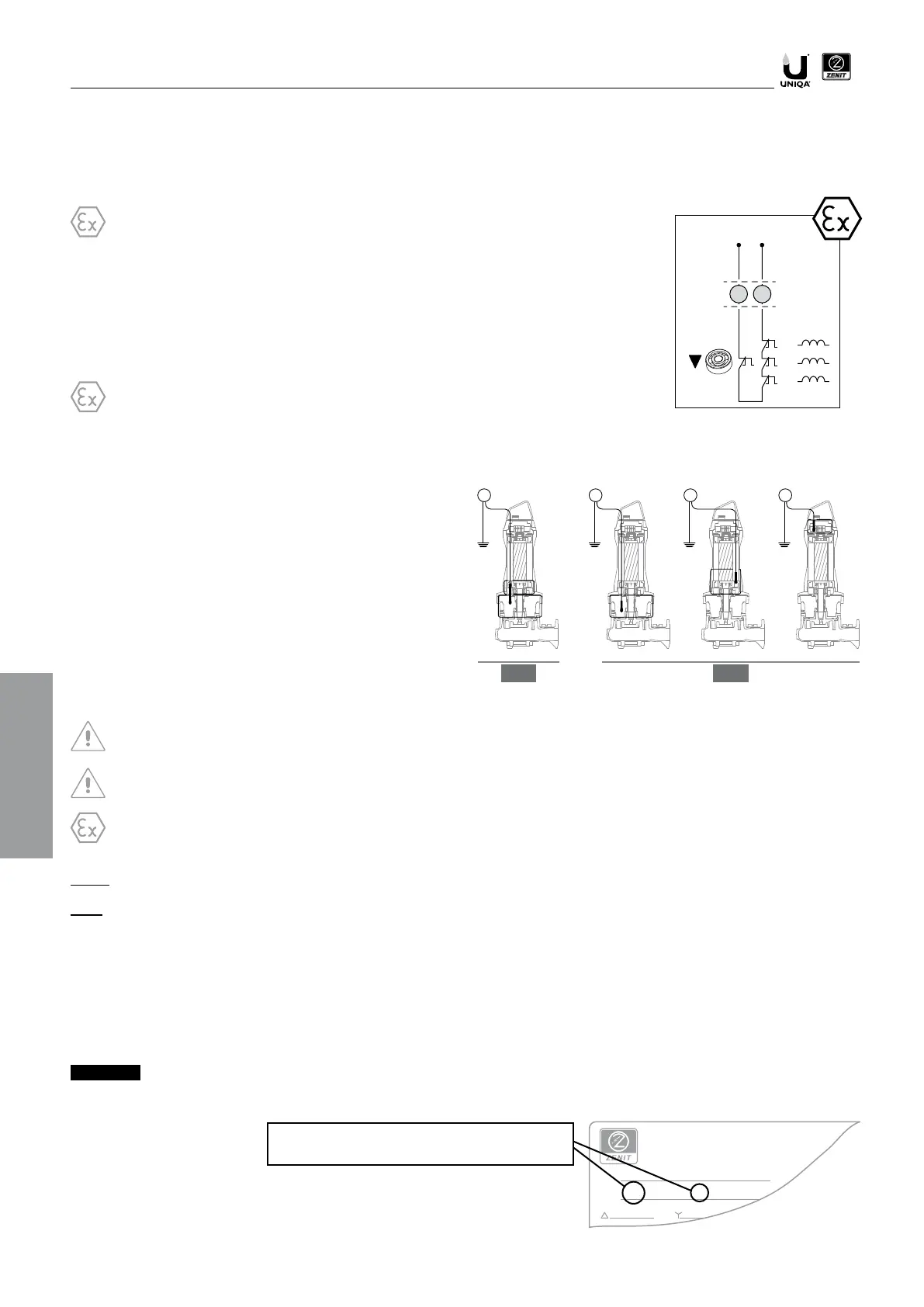

Zur Unterbrechung der Stromversorgung bei Überhitzung des Motors ist das Gerät serienmäßig mit drei Bimetallschaltern (Nennschalttemperatur
NST = 150 °C) in den Statorwicklungen ausgestattet. Als Alternative zu den Bimetallschaltern sind auf Anfrage Thermistoren vom Typ PTC oder
Sensoren vom Typ PT100 erhältlich.
Die Kabel der thermischen Schutzeinrichtung sind mit einem Etikett mit der Aufschrift gekennzeichnet und
müssen an die entsprechenden Klemmen im Schaltschrank angeschlossen werden.
-
-
Die Elektromotorpumpe ist serienmäßig mit einem Doppelsensor mit
einem einzigen Signal ausgerüstet, der das Vorhanden-sein von Was-
ser oder Feuchtigkeit in der Ölkammer der Gleitringdichtungen und im
Motor erkennt.
Der Sensor hat eine Einzelelektrode und verwendet den Erdungslei-
ter zum Schließen des Stromkreises; der Stromkreis muss von einem
Trenn-trafo gespeist werden.
Bei den Standardmodellen ist das Kabel ist mit einem Schild mit dem
Buchstaben gekennzeichnet und muss an die entspre-
chende Klemme im Schaltschrank angeschlos-sen werden.
Auf Anfrage kann die Elektromotorpumpe mit einzelnen Sensoren zum
Detektieren von Wasser oder Feuchtigkeit in der Ölkammer der Glei-
tringdichtungen (S1), dem Motorraum (S2) und dem Klemmenkasten
(S3) .
Siehe die der Maschine beiliegenden spezifischen Unterlagen.
-
Sicherheitsrelevante Stromwerte für den eigensicheren Sensor:
Sensor Ui: 30 V; Ii: 120 mA; Pi: 1,3 W
i: 0.3 nF; Li: ~ 0 mH
Kabel Cc: 200 pF/m; Lc: 1 µH/m; Lc/Rc= 30 µH/Ω
Für den elektrischen Anschluss der Elektromotorpumpe wie folgt verfahren:
1. Dem Typenschild die erforderliche Anlaufschaltung entnehmen (Direkteinschaltung oder Stern-Dreieck-Anlaufschaltung).
2. Erdungsleiter gemäß dem Anschlussplan an die zugehörige Klemme im Schaltschrank anschließen.
3. Stromversorgungskabel gemäß dem Anschlussplan an die hierfür vorgesehenen Klemmen im Schaltschrank anschließen
4. Die Leiter der Überwachungseinrichtungen an die zugehörigen Klemmen im Schaltschrank anschließen.
Beziehen Sie sich zur Ausführung des elektrischen Anschlus-
ses auf das Schema, das der auf dem Typenschild aufgeführ-
ten Ausführung der Elektropumpe entspricht
