6
20m S1 Continuous
IEC/EN 60034-1
YW Kg
TYPE S.N.
VERS
I.CL. HP2 kW
%T
amb max
°C
cos φ
V V Hz
rpmA A
IP68
m mH
max
Ø imp.
Hmin
l/s l/sQ
min
Qmax
3
η
mot
Class I
Made in Italy
zenit.com
Zenit Italia s.r.l.
Via dell’Industria, 11
I-41018 S.Cesario s.P. - MO
20m
S1 Continuous
IEC/EN 60034-1
YW Kg
TYPE S.N.
VERS
I.CL. HP
2
kW
cos φ
V V Hz
rpmA A
IP68
m mH
max
H
min
l/s l/sQ
min
Q
max
3
Class I
Made in Italy
zenit.com
Zenit Italia s.r.l.
Via dell’Industria, 11
I-41018 S.Cesario s.P. - MO
WARNING: See user manual
WARNING: Flameproof joints
cannot be repaired
Ex db h IIB T4 Gb
II 2G
T
amb max
= 40°C
IECEx EUT xx.yyyy X
EPT XX ATEX YYYY X
XXXX
Zenit Italia s.r.l.
via dell’Industria, 11
I-41018 S.Cesario s.P. (MO)
zenit.com
Made in Italy
S.N.
HIGH
EFFICIENCY
PUMPS
WARNING: See user manual
WARNING: Flameproof joints cannot be repaired
Ex db h IIB T4 Gb
Ex h tb IIIC T135°C Db
II 2GDXXXX
EPT XX ATEX YYYY X - IECEx EUT xx.yyyy X
Manuale per installazione e uso sicuro - Istruzioni originali
II 2G (solo ATEX)
Ex db h IIB T4 Gb
II 2GD (solo ATEX)
Ex db h IIB T4 Gb
Ex h tb IIIC T135°C Db
Simbolo
Marchio specifico di protezione dalle esplosioni secondo Alleg. II della Direttiva ATEX 2014/34/EU
II Gruppo dell’apparecchiatura. Gruppo II: apparecchiatura elettrica per uso in atmosfere potenzialmente esplosive per la pre-
senza di Gas, diversi dalle miniere.
2G Categoria dell’apparecchiatura oggetto della certificazione per atmosfere potenzialmente esplosive per la presenza di Gas,
Vapori, Nebbie (G). L’apparecchiatura può essere installata in ZONA 1
2GD Categoria dell’apparecchiatura oggetto della certificazione per atmosfere potenzialmente esplosive per la presenza Gas,
Vapori, Nebbie (G) e Polveri (D). L’apparecchiatura può essere installata in ZONA 1 e ZONA 21.
Ex db h IIB Il modo di protezione elettrico utilizzato per l’apparecchiatura corrisponde alla protezione mediante custodia a prova di esplo-
sione ”db”, idoneo per gas del Gruppo IIB e IIA.
Il modo di protezione meccanica utilizzato per l’apparecchiatura è attraverso immersione in liquido “k” e sicurezza costruttiva
“c”, idonea per gas del Gruppo IIB e IIA.
T4 Classe di temperatura dell’apparecchiatura (temperatura superficiale massima 135°C)
Gb Apparecchiatura con “alto” livello di protezione (EPL Gb), idoneo per impiego in ZONA 1
Ex h tb IIIC Il modo di protezione meccanica utilizzato per l’apparecchiatura è attraverso immersione in liquido “k” e sicurezza costruttiva
“c”, idonea per polveri del Gruppo IIIC, IIIB e IIIA.
Il modo di protezione elettrico utilizzato per l’apparecchiatura corrisponde alla protezione mediante custodia “tb”, idoneo per
polveri del Gruppo IIIC, IIIB e IIIA.
T135°C Temperatura superficiale massima 135°C
Db Apparecchiatura con “alto” livello di protezione (EPL Gb), idoneo per impiego in ZONA 21

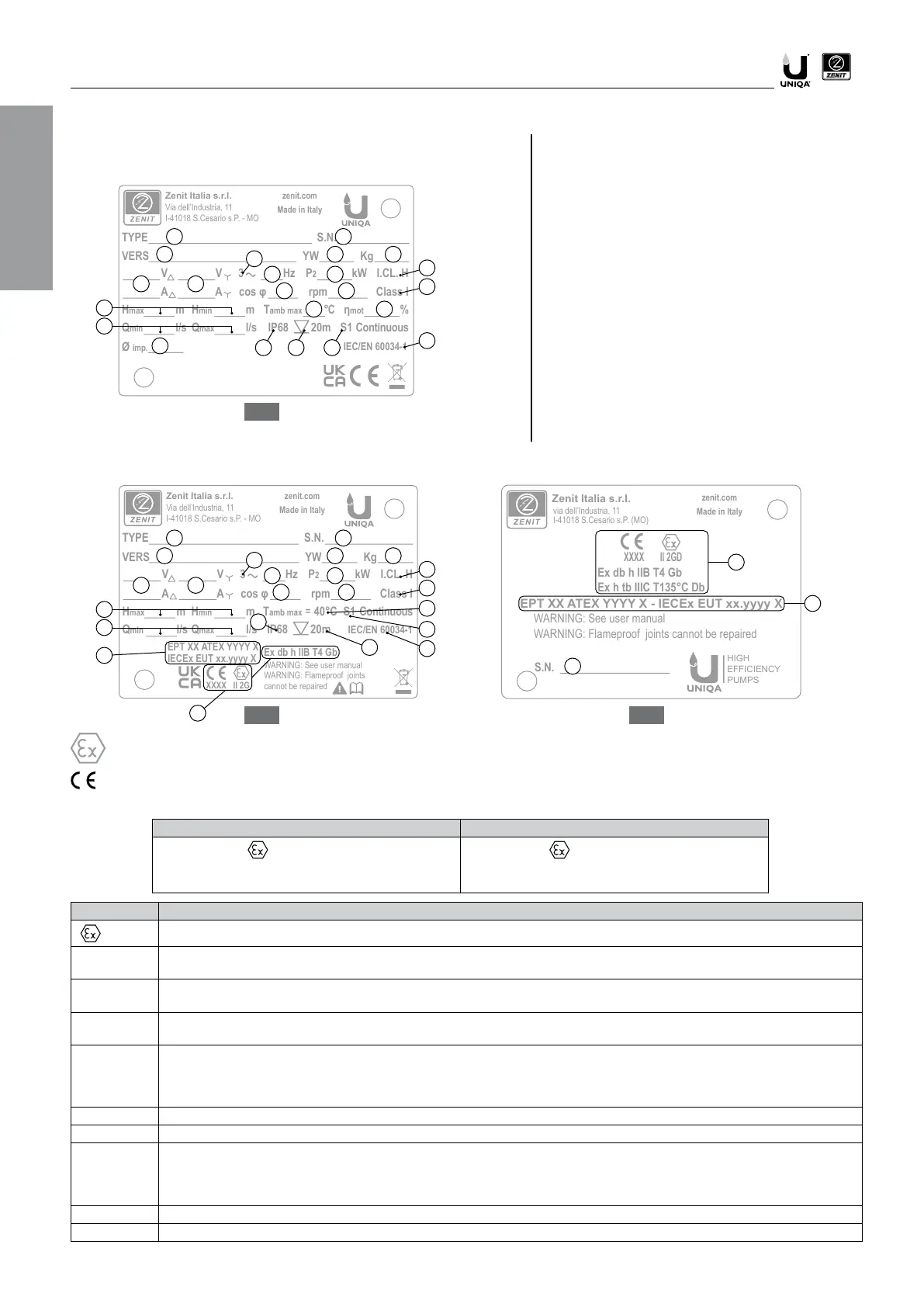

1.
Tipo prodotto
2. Numero di serie
3. Versione prodotto
4. Anno e settimana di costruzione
5. Peso
6. Tensione e corrente (collegamento a triangolo)
7. Tensione e corrente (collegamento a stella)
8. Fasi
9. Frequenza
10. Potenza resa motore
11. Classe di isolamento del motore
12. Fattore di potenza
13. Numero di giri/minuto
14. Classe di protezione IEC contro le scosse elettriche
15. Prevalenza massima e minima
16. Temperatura ambiente massima
17. Rendimento motore
18. Portata minima e massima
19. Grado di protezione involucro
20. Profondità massima di immersione
21. Tipo di servizio
22. Diametro nominale girante
23. Normative di riferimento motore
24. Stringa di marcatura -Ex (v. Par. 2.4.1)
25. Nr. certificato modelli -Ex
Marcatura CE di conformità alla direttiva ATEX 2014/34/UE
XXXX Indica il numero dell’organismo notificato (indicato sulla targhetta) che ha certificato il sistema di qualità per ATEX
IT
1
1
3 4
2
7
8
5
6
9 10
11
19
12 13
14
18
20 21
15
22
23
16 17
1
3 4
2
2
7
8
5
6
9 10
11
12 13
14
18
21
15
23
16
20
24
19
25
25
24
