158
better together

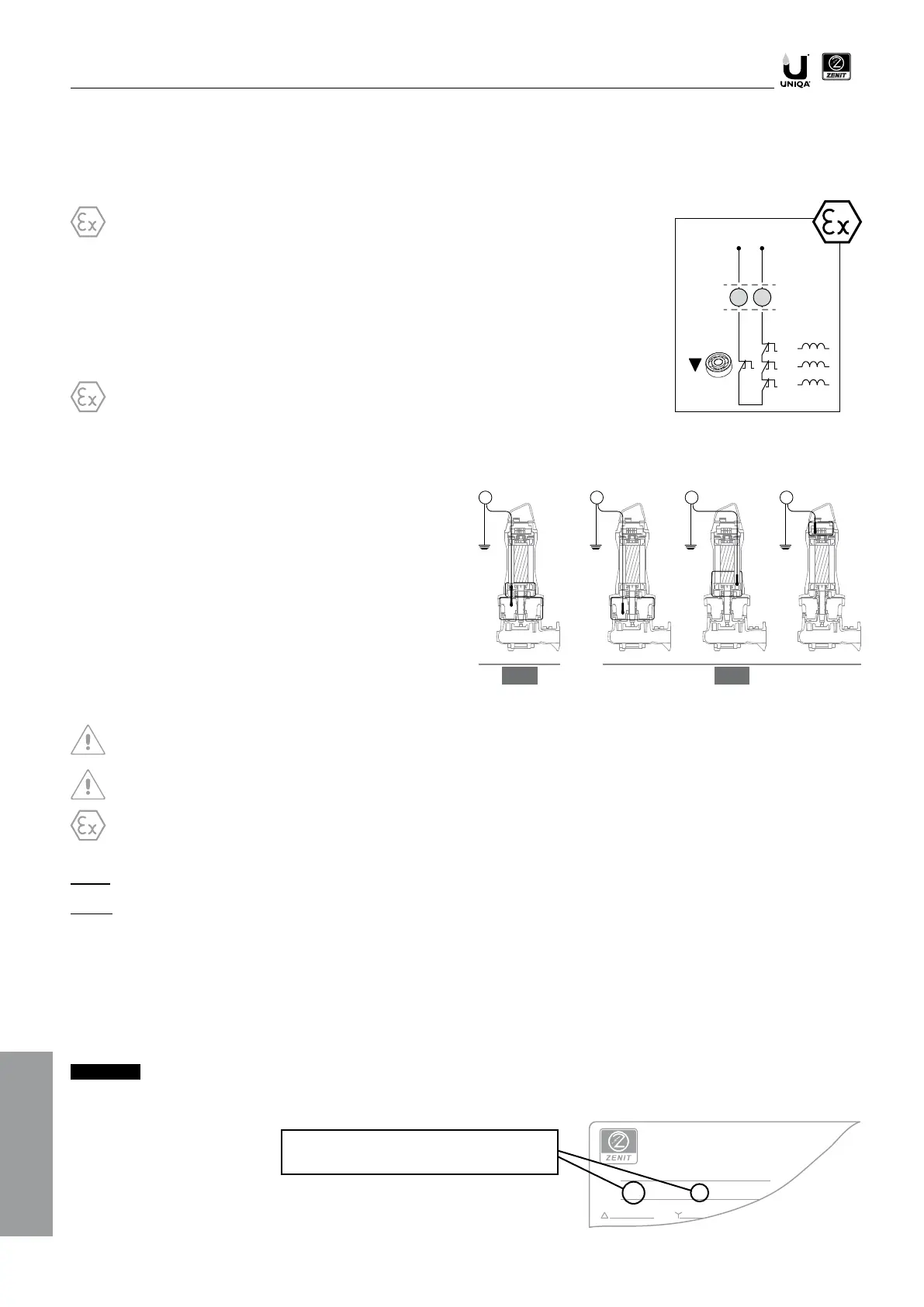

Руководство по установке и безопасной эксплуатации – Перевод оригинальных инструкций
Только версия DRY

Для отключения питания в случае перегрева двигателя оборудование имеет 3 биметаллических элемента тепловой защиты (номинальная
температура срабатывания NST = 150°C), установленных в обмотки статора. В качестве альтернативы биметаллическим элементам
тепловой защиты, по заказу, могут быть установлены термисторы типа РТС или же датчики типа РТ100.
Провода тепловой защиты обозначены биркой с надписью , и они должны подключаться к соответствующим
клеммам электрического щита управления.
        
         
         
        
        



        




      


Электронасос серийно комплектуется двойным датчиком с единым
сигналом для обнаружения наличия воды или влаги в масляной
камере сальников и в двигателе.
Тип датчика - с одинарным электродом, в нем используется
проводник заземления для замыкания цепи. Цепь должна питаться
через развязывающий трансформатор.
В стандартных моделях провод обозначен биркой с буквой 
 , и он должен подключаться к соответствующей клемме
электрического щита управления.
По заказу электронасос может оборудоваться отдельными
датчиками для обнаружения наличия воды в масляной камере
сальников (S1), в моторном отсеке (S2) и в отсеке клеммных
колодок (S3) .
Обращайтесь к специальной документации, входящей в комплект
насоса.


             



Электрические характеристики датчика внутренней безопасности:
Датчик Ui: 30 В; Ii: 120 мА; Pi: 1.3 Вт
i: 0.3 nF; Li: ~ 0 мГ
Кабель Cc: 200 пФ/м; Lc: 1µH/m; Lc/Rc= 30µH/Ω

Для выполнения электрического подключения электронасоса действуйте следующим образом:
1. Проверьте по паспортной табличке нужный тип электрического подключения (прямой запуск или звезда/треугольник).
2. Подключите проводник заземления к соответствующей клемме на электрическом щите, в соответствии со схемой подключения.
3. Подключите кабели питания к соответствующим клеммам на электрическом щите, в соответствии со схемами подключения,
4. Подключите проводники контрольных устройств к соответствующим клеммам на электрическом щите.


          

Для выполнения подключения к электросети см.
схему, соответствующую версии электронасоса,
указанной на паспортной табличке
RU
TP TP
V
U
W
Zenit Italia s.r.l.
via dell’Industria, 11
I-41018 S.Cesario s.P. (MO)
zenit.com
TYPE
VERS
BB 10 400 D5 EX NN
ZUG V 100 A 15/2 A W 160
400
V V
S
S1 S2 S3
1615
