Manuel d’installation et d’utilisation en toute sécurité - Traduction des instructions originales

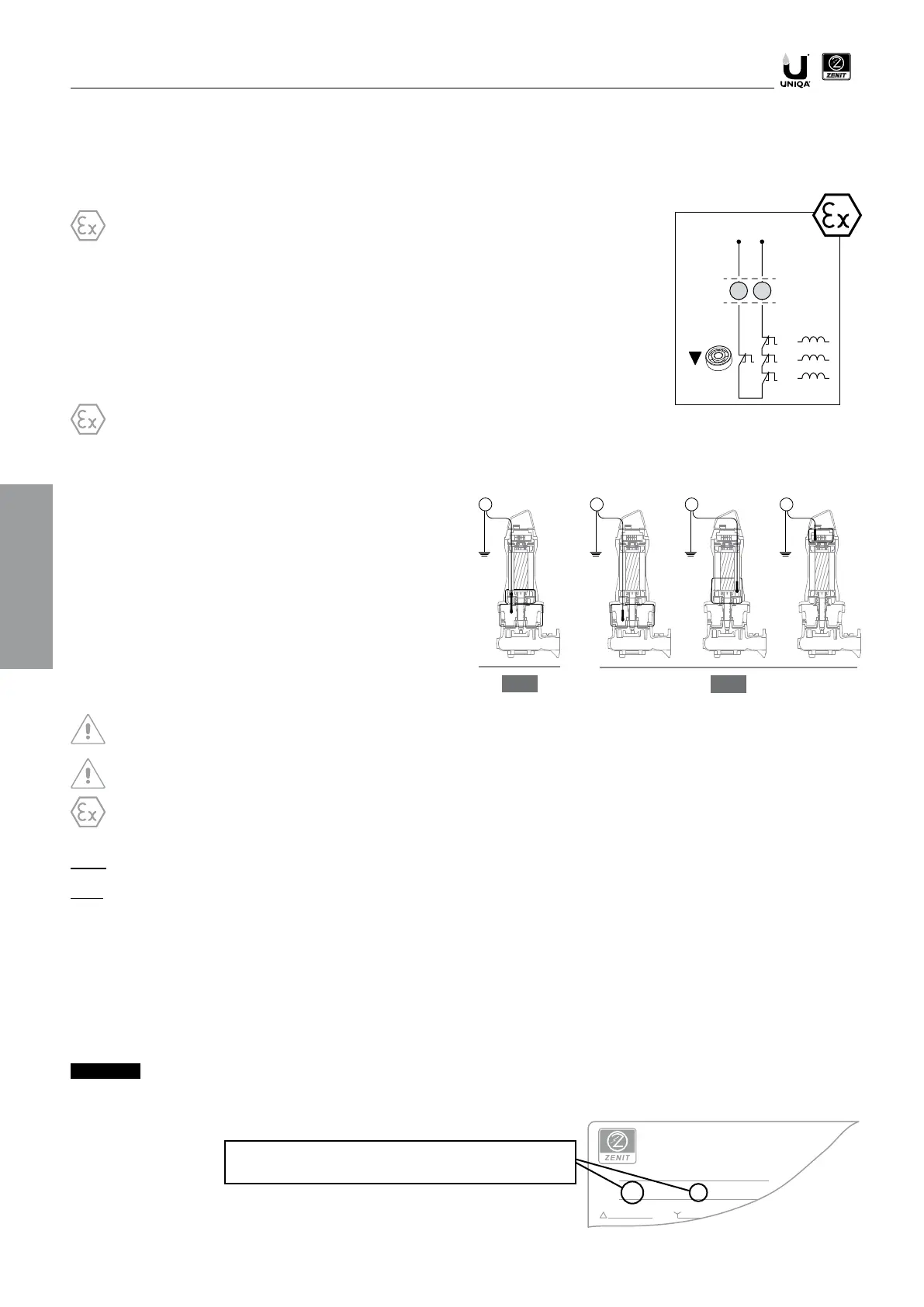

Pour interrompre l'alimentation en cas de surchauffe du moteur, l'appareil est équipé, de série, de 3 interrupteurs de température à disque bimétal-
lique (température nominale de déclenchement NST = 150 °C) dans l'enroulement du stator. Des thermistances de type PTC ou des capteurs de
type PT100 peuvent être installés à la place des interrupteurs à disque bimétallique.
Les câbles de la protection thermique sont identifiés par l'étiquette . Ils doivent
être branchés sur les bornes correspondantes du tableau électrique.
-
-
-
-
L’électropompe est équipée, de série, d’une double sonde à signal uni-
que en mesure de détecter la présence d’eau ou d’humi-dité dans la
chambre d’huile des garnitures mécaniques et dans le moteur.
Cette sonde à électrode unique utilise le conducteur de terre pour fermer
le circuit; le circuit doit être alimenté via un transformateur d’isolement.
Dans les modèles standard, le câble est identifié par l’étiquette
. Il doit être branché sur la borne correspondante du tableau
électrique.
Sur demande, l’électropompe peut être équipée de sondes simples pour
la détection de l’eau ou de l’humidité dans la chambre d’huile des garni-
tures mécaniques (S1), dans le compartiment moteur (S2) et dans le
compartiment de la plaque à bornes (S3)
Consulter la documentation spécifique fournie avec l’appareil.
Données électriques sur la sécurité du capteur à sécurité intrinsèque :
Sonde Ui : 30V ; Ii : 120mA ; Pi : 1,3 W
i : 0,3nF ; Li : ~ 0mH
Câble Cc : 200pF/m ; Lc : 1µH/m ; Lc/Rc= 30µH/Ω
Pour le branchement électrique de l'électropompe, procéder comme suit :
1. Contrôler la plaque signalétique pour connaître le type de branchement électrique (démarrage direct ou Y/D, soit étoile-triangle).
2. Raccorder le conducteur de terre sur la borne correspondante du tableau électrique selon le schéma électrique.
3. Raccorder les câbles d'alimentation sur les bornes correspondantes du tableau électrique selon les schémas électriques.
4. Raccorder les conducteurs des systèmes de commande sur les bornes du tableau.
électrique.
Pour eectuer le branchement électrique, veuillez faire référence au
schéma correspondant à la version indiquée sur la plaque signalétique
Version DRY uniquement
