12
Manuale per installazione e uso sicuro - Istruzioni originali
Quando una pompa trifase è messa in servizio per la prima volta o è installata in un nuovo sito, un tecnico qualificato deve controllare che il senso
di rotazione della girante sia corretto.
Sulla pompa è applicata un’etichetta adesiva che indica il verso di rotazione che deve avere la girante (freccia verde) e la direzione del contrac-
colpo (freccia rossa)
Guardando la pompa dall’alto (lato coperchio motore) la girante deve ruotare in senso ORARIO.
Operare nel modo seguente:
1. Applicare le precauzioni di sicurezza previste nel manuale.
2. Posizionare la pompa verticalmente, appoggiandola ai piedi di supporto o al basamento.
3. Assicurare la pompa con una catena o cinghia di dimensioni adeguate agganciata alla maniglia superiore per evitare cadute accidentali che
potrebbero verificarsi in seguito al contraccolpo.
4. Collegare provvisoriamente il conduttore giallo-verde alla presa di terra dell’impianto e successivamente i cavi di alimentazione al teleruttore.
5. Allontanare le persone e gli oggetti dalla pompa ad una distanza di almeno 2 metri.
6. Azionare l’interruttore di marcia, alimentare la pompa per alcuni secondi e quindi interrompere l’alimentazione azionando l’interruttore di arresto.
7. Verificare che il verso di rotazione sia corretto.
Se il verso di rotazione fosse contrario, invertire il collegamento al quadro di due delle tre fasi di alimentazione della pompa e riprovare ripetendo
la procedura descritta.
Stabilito il collegamento corrispondente al corretto verso di rotazione, CONTRASSEGNARE l’esatta sequenza di collegamento dei cavi al quadro,
SCOLLEGARE i cavi di alimentazione della pompa e procedere con l’installazione definitiva.
-

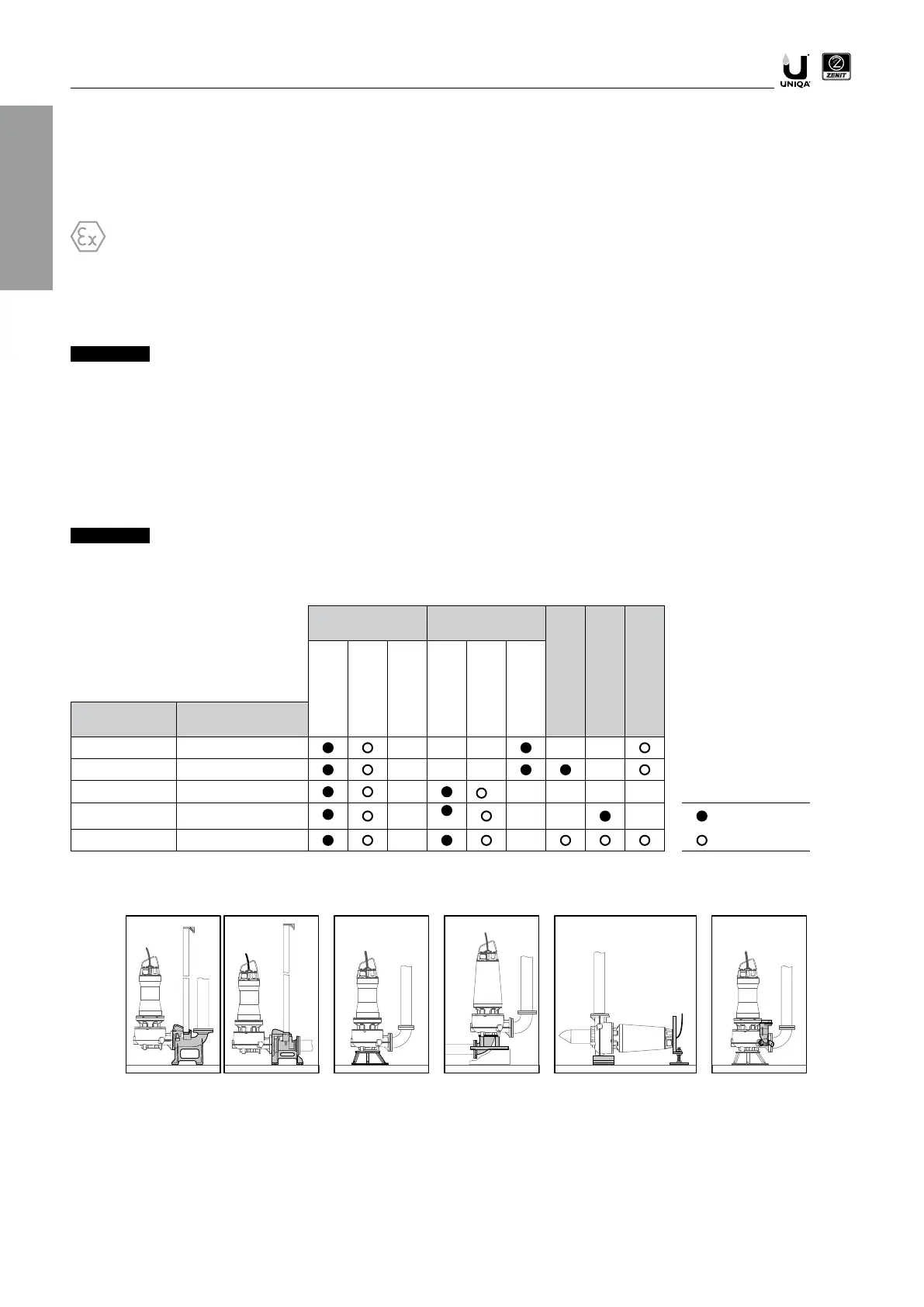

EN 1092-2 Tab.8
ANSI B16, 1-89
Tab.5
Senza foratura
EN 1092-2 Tab.8
ANSI B16, 1-89
Tab.5
Senza foratura
P DAC-V / DAC-H
S KBS
KBC
*
KBS-H Standard
-
Optional
* Foratura possibile per accessori non Zenit.
Per la tipologia di foratura vedere la scheda tecnica del prodotto.
IT
DAC KBS KBC FLXKBS-H
