90
20m S1 Continuous
IEC/EN 60034-1
YW Kg
TYPE S.N.
VERS
I.CL. HP2 kW
%T
amb max
°C
cos φ
V V Hz
rpmA A
IP68
m mH
max
Ø imp.
Hmin
l/s l/sQ
min
Qmax
3
η
mot
Class I
Made in Italy
zenit.com
Zenit Italia s.r.l.
Via dell’Industria, 11
I-41018 S.Cesario s.P. - MO
20m
S1 Continuous
IEC/EN 60034-1
YW Kg
TYPE S.N.
VERS
I.CL. HP
2
kW
cos φ
V V Hz
rpmA A
IP68
m mH
max
H
min
l/s l/sQ
min
Q
max
3
Class I
Made in Italy
zenit.com
Zenit Italia s.r.l.
Via dell’Industria, 11
I-41018 S.Cesario s.P. - MO
WARNING: See user manual
WARNING: Flameproof joints
cannot be repaired
Ex db h IIB T4 Gb
II 2G
T
amb max
= 40°C
IECEx EUT xx.yyyy X
EPT XX ATEX YYYY X
XXXX
Zenit Italia s.r.l.
via dell’Industria, 11
I-41018 S.Cesario s.P. (MO)
zenit.com
Made in Italy
S.N.
HIGH
EFFICIENCY
PUMPS
WARNING: See user manual
WARNING: Flameproof joints cannot be repaired
Ex db h IIB T4 Gb
Ex h tb IIIC T135°C Db
II 2GDXXXX
EPT XX ATEX YYYY X - IECEx EUT xx.yyyy X
Handbuch für die Installation und den sicheren Betrieb – Übersetzung der Originalanleitungen
II 2G (nur ATEX)
Ex db h IIB T4 Gb
II 2GD (nur ATEX)
Ex db h IIB T4 Gb
Ex h tb IIIC T135°C Db
Spezielles Explosionsschutzkennzeichen gemäß Anhang II der ATEX-Richtlinie 2014/34/EU
II Gerätegruppe. Gruppe II: elektrisches Gerät zur Verwendung in Bereichen außer im Bergbau, in denen eine explosionsfähige
Atmosphäre durch Gase auftritt.
2G Gerätekategorie des zertifizierten Geräts für Bereiche, in denen eine explosionsfähige Atmosphäre, bestehend aus einem Ge-
misch von Luft und Gasen, Dämpfen oder Nebeln (G), vorhanden ist. Das Gerät darf in ZONE 1 installiert werden
2GD Gerätekategorie des zertifizierten Geräts für Bereiche, in denen eine explosionsfähige Atmosphäre, bestehend aus Gasen,
Dämpfen oder Nebeln (G) oder Stäuben (D) vorhanden ist. Das Gerät darf in ZONE 1 und in ZONE 21 installiert werden
Ex db h IIB Zündschutzart für elektrische Geräte entspricht der Ausführung des Gerätegehäuses mit druckfester Kapselung „db“, geei-
gnet für Gase der Gruppe IIB und IIA.
Zündschutzart für nicht-elektrische Geräte entspricht der Ausführung des Gerätegehäuses mit Flüssigkeitskapselung „k“ und
konstruktiver Sicherheit „c“, geeignet für Gase der Gruppe IIB und IIA.
T4 Temperaturklasse des Geräts (max. Oberflächentemperatur 135°C)
Gb Gerät mit „hohem“ Schutzniveau (EPL Gb), geeignet für den Einsatz in ZONE 1
Ex h tb IIIC Zündschutzart für nicht-elektrische Geräte entspricht der Ausführung des Gerätegehäuses mit Flüssigkeitskapselung „k“ und
konstruktiver Sicherheit „c“, geeignet für Stäube der Gruppe IIIC, IIIB und IIIA.
Zündschutzart für elektrische Geräte entspricht der Ausführung mit Schutz durch Gehäuse „tb“, geeignet für Stäube der Grup-
pe IIIC, IIIB und IIIA.
T135°C Max. Oberflächentemperatur 135°C
Db Gerät mit „hohem“ Schutzniveau (EPL Gb), geeignet für den Einsatz in ZONE 21
CE-Kennzeichnung in Übereinstimmung mit der Richtlinie ATEX 2014/34/EU
XXXX Ist die Kennnummer der notizierten Stelle (Angabe auf dem Typenschild), die das Qualitätssystem für ATEX zertiziert hat

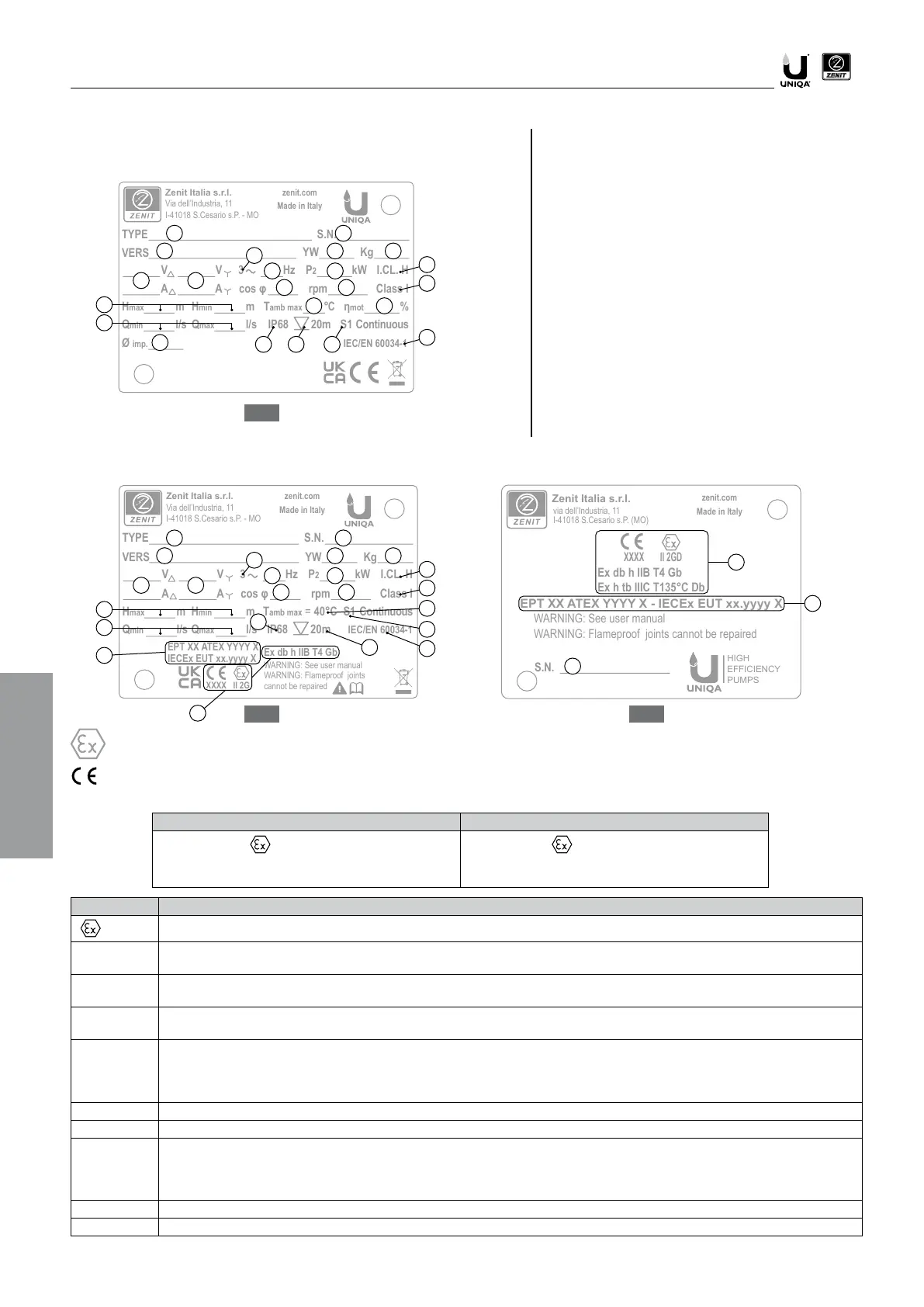

1.
Produkttyp
2. Seriennummer
3. Produktversion
4. Baujahr und -woche
5. Gewicht
6. Spannung und Strom (Dreieckschaltung)
7. Spannung und Strom (Sternschaltung)
8. Phasen
9. Frequenz
10. Nutzleistung Motor
11. Isolierstoffklasse des Motors
12. Leistungsfaktor
13. Umdrehungen/Minute
14. Schutzklasse gemäß IEC gegen Stromschlag
15. Maximale und minimale Förderhöhe
16. Maximale Umgebungstemperatur
17. Wirkungsgrad Motor
18. Minimale und maximale Förderhöhe
19. Gehäuseschutz
20. Maximale Tauchtiefe
21. Betriebsart
22. Nenndurchmesser des Laufrads
23. Bezugsnormen für den Motor
24. Ex-Zeichenfolge (siehe Abschnitt 2.4.1)
25. Ex-Zertifikat-Kennnummer
DE
1
1
3 4
2
7
8
5
6
9 10
11
19
12 13
14
18
20 21
15
22
23
16 17
1
3 4
2
2
7
8
5
6
9 10
11
12 13
14
18
21
15
23
16
20
24
19
25
25
24
