68
Manuel d’installation et d’utilisation en toute sécurité - Traduction des instructions originales
Lors de la première mise en service d’une pompe triphasée ou de son installation sur un nouveau site, un technicien qualifié doit contrôler que
le sens de rotation de la roue est correct.
L'électropompe présente un autocollant qui précise le sens de rotation de la roue (flèche verte) et le contrecoup de démarrage (flèche rouge),
En regardant la pompe du haut (côté couvercle du moteur), la roue doit tourner dans le sens HORAIRE.
Procéder comme suit :
1. Prendre les mesures de précaution précisées dans le manuel.
2. Mettre l'électropompe à la verticale sur son dispositif d'accouplement ou sur son embase.
3. Attacher l'électropompe à la chaîne ou à la courroie dimensionnée qui est accrochée à la poignée supérieure pour éviter les chutes acciden-
telles suite à un contrecoup.
4. Brancher temporairement le conducteur jaune-vert sur la prise de terre du système, puis les fils électriques sur le contacteur.
5. Éloigner les personnes et les objets de l'électropompe à une distance de 2 mètres au moins.
6. Appuyer sur l'interrupteur de marche pour faire fonctionner l'électropompe pendant quelques secondes, puis appuyer sur l'interrupteur d'arrêt
pour l'arrêter.
7. S'assurer que le sens de rotation est correct.
Si le sens de rotation n'est pas correct, inverser deux des trois phases d'alimentation sur le tableau électrique, puis refaire les opérations décrites
pour recontrôler.
Une fois que le branchement des phases correspond au bon sens de rotation, MARQUER l'ordre exact des fils électriques sur le tableau électri-
que, DÉBRANCHER les câbles d'alimentation de l'électropompe et procéder à l'installation définitive.

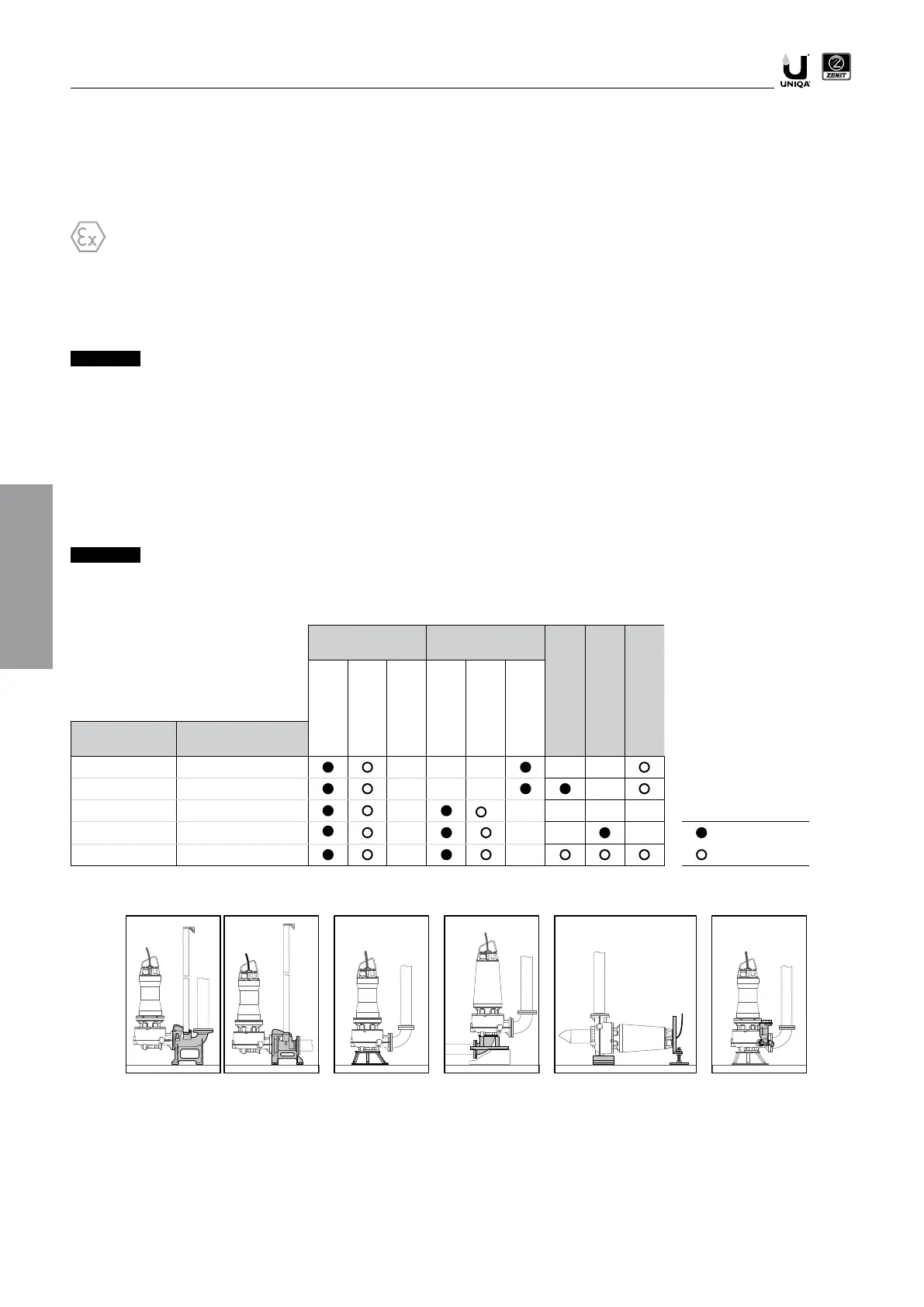

NF EN 1092-2
Tab.8
ANSI B16, 1-89
Tab.5
Sans perçage
NF EN 1092-2
Tab.8
ANSI B16, 1-89
Tab.5
Sans perçage
P DAC-V / DAC-H
S KBS
KBC
*
KBS-H De série
-
En option
* Perçage possible pour les accessoires non Zenit.
Pour le type de perçage, consulter la fiche technique du produit.
FR
DAC KBS KBC FLXKBS-H
