Manuale per installazione e uso sicuro - Istruzioni originali
Per l’installazione verticale in camera a secco , la pompa viene fornita, a richiesta, con la flangia di aspirazione predisposta per il
fissaggio di un basamento curvo (KBC)
1. Realizzare sul fondo della vasca due supporti in materiale idoneo a sostenere il peso e le sollecitazioni della pompa (cemento, calcestruzzo,
muratura, ecc) al fine di ottenere la corretta altezza della bocca di aspirazione. Le dimensioni consigliate sono riportate sulla scheda tecnica;
2. Accertare che la pompa sia scollegata dalla rete di alimentazione e che il verso di rotazione della girante sia corretto
3. Posizionare la pompa sul basamento e bloccarlo con le viti di fissaggio;
4. Collegare la curva flangiata alla bocca di aspirazione della pompa con le viti di fissaggio. Se necessario, coricare la pompa e assicurarla per
impedire movimenti accidentali;
5. Assicurare una catena o cinghia adeguatamente dimensionata alla maniglia della pompa e calarla nella vasca posizionando il basamento sui
supporti a fondo vasca;
6. Contrassegnare la posizione dei fori di fissaggio;
7. Praticare i fori di diametro opportuno in base alle asole di fissaggio del basamento;

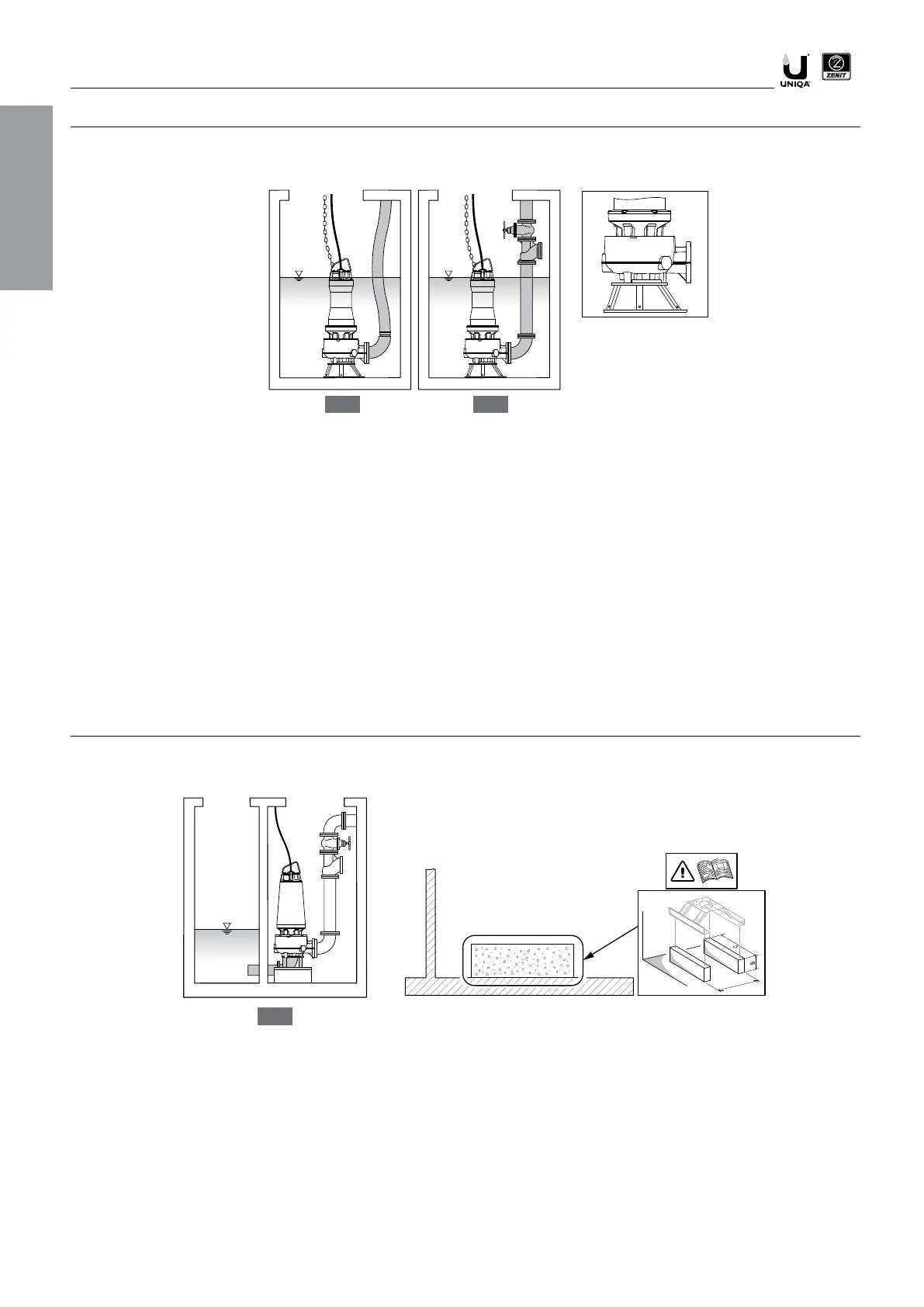

Nell’installazione mobile la pompa è fissata a uno specifico basamento (KBS) che la mantiene in posizione verticale sul fondo della vasca
e garantisce la corretta altezza della bocca di aspirazione.
1. Accertare che la pompa sia scollegata dalla rete di alimentazione e che il verso di rotazione della girante sia corretto.
2. Calare la pompa sul basamento utilizzando una catena o cinghia adeguatamente dimensionata assicurata alla maniglia. Accertare che non
possa cadere e/o oscillare.
3. Fissare la pompa al basamento utilizzando le viti in dotazione.
4. Collegare la bocca di mandata alla tubazione tramite la flangia unificata. Utilizzare viteria in acciaio INOX o proteggere le viti e i dadi con un
prodotto idoneo a prevenire la corrosione. Si raccomanda di installare una saracinesca di intercettazione ed una valvola di ritegno a palla a
passaggio libero integrale utilizzando un tubo di raccordo di lunghezza uguale ad almeno 5 volte il diametro della bocca di mandata.
Se la tubazione è di tipo flessibile, utilizzare un raccordo portagomma flangiato. Usare preferibilmente un tubo con rinforzo a spirale o di tipo
semirigido per garantire che il passaggio libero rimanga costante anche in corrispondenza di curve o cambi di direzione. Assicurare il tubo al
raccordo per mezzo di una fascetta metallica.
5. Calare la pompa nella vasca fino a farla appoggiare stabilmente al fondo utilizzando una catena o cinghia adeguatamente dimensionata assi-
curata alla maniglia. Accertare che non possa cadere e/o oscillare.
6. Assicurare i cavi elettrici in modo che non siano soggetti a torsione e strappi e che non possano essere aspirati dalla pompa.
7. Fare uscire i cavi elettrici dalla vasca attraverso un condotto pulito e privo di asperità. Evitare che il cavo compia curve strette e possa essere
schiacciato o danneggiato.
8. Collegare i cavi elettrici al quadro di comando
IT
9
