Manual de instalación y uso seguro - Traducción de las instrucciones originales

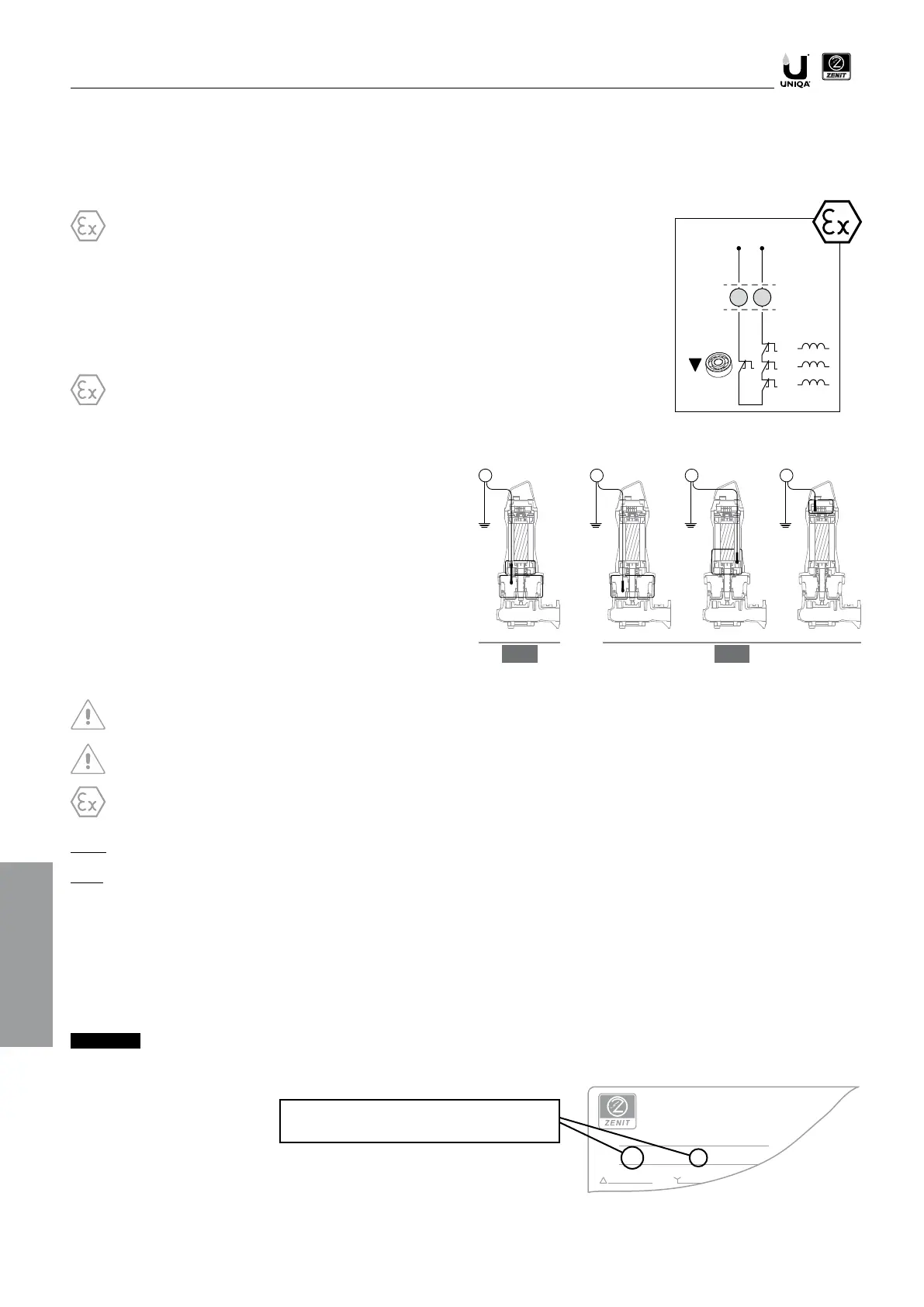

Para interrumpir la alimentación en caso de sobrecalentamiento del motor, el aparato se equipa de serie con 3 protectores térmicos bimetálicos
(temperatura nominal de conmutación NST = 150 °C), introducidos en el arrollamiento del estator; como alternativa a los protectores bimetálicos,
bajo pedido se pueden instalar termistores de tipo PTC o sensores de tipo PT100.
Los cables de la protección térmica están marcados con una etiqueta que lleva escrito , es decir, protección
térmica) y deben conectarse a los bornes correspondientes en el cuadro eléctrico.
-
-
-
La electrobomba está equipada de serie con una sonda doble de una
sola señal capaz de detectar la presencia de agua o hu-medad en la
cámara de aceite de los cierres mecánicos y en el motor.
La sonda es de un solo electrodo y utiliza el conductor de puesta a tierra
para cerrar el circuito; el circuito se debe alimentar a través de un tran-
sformador de aislamiento.
En los modelos estándar, el cable está marcado con una etiqueta que
lleva la letra y debe conectarse al borne correspondiente
en el cuadro eléctrico.
Bajo pedido, la electrobomba se puede equipar con sondas simples
para la detección de agua o humedad en el interior de la cámara de
aceite de los cierres mecánicos (S1), el compartimento del motor (S2) y
el compartimento de la placa de bornes (S3) .
Consulte la documentación específica entregada con la máquina.
Datos eléctricos relativos a la seguridad para el sensor de seguridad intrínseca:
Sonda Ui: 30 V; Ii: 120 mA; Pi: 1,3 W
Ci: 0,3 μF; Li: ~ 0 mH
Cable Cc: 200 pF/m; Lc: 1 µH/m; Lc/Rc = 30 µH/Ω
Para realizar la conexión eléctrica de la electrobomba, siga este procedimiento:
1. Consulte la placa de datos para averiguar el tipo de conexión eléctrica necesaria (arranque directo o Y/D).
2. Conecte el conductor de tierra con el borne correspondiente del cuadro eléctrico, siguiendo el esquema de conexión
3. Conecte los cables de alimentación con los bornes correspondientes del cuadro eléctrico, siguiendo los esquemas de conexión
4. Conecte los conductores de los dispositivos de control a los bornes correspondientes del cuadro eléctrico.
Para efectuar la conexión eléctrica, consulte el esquema
correspondiente a la versión de la electrobomba indica-
da en la placa
Solo versión DRY
