Manuale per installazione e uso sicuro - Istruzioni originali
Questo tipo di installazione permette di estrarre la pompa dalla vasca e di riposizionarla in modo rapido senza richiedere interventi
sull’impianto.

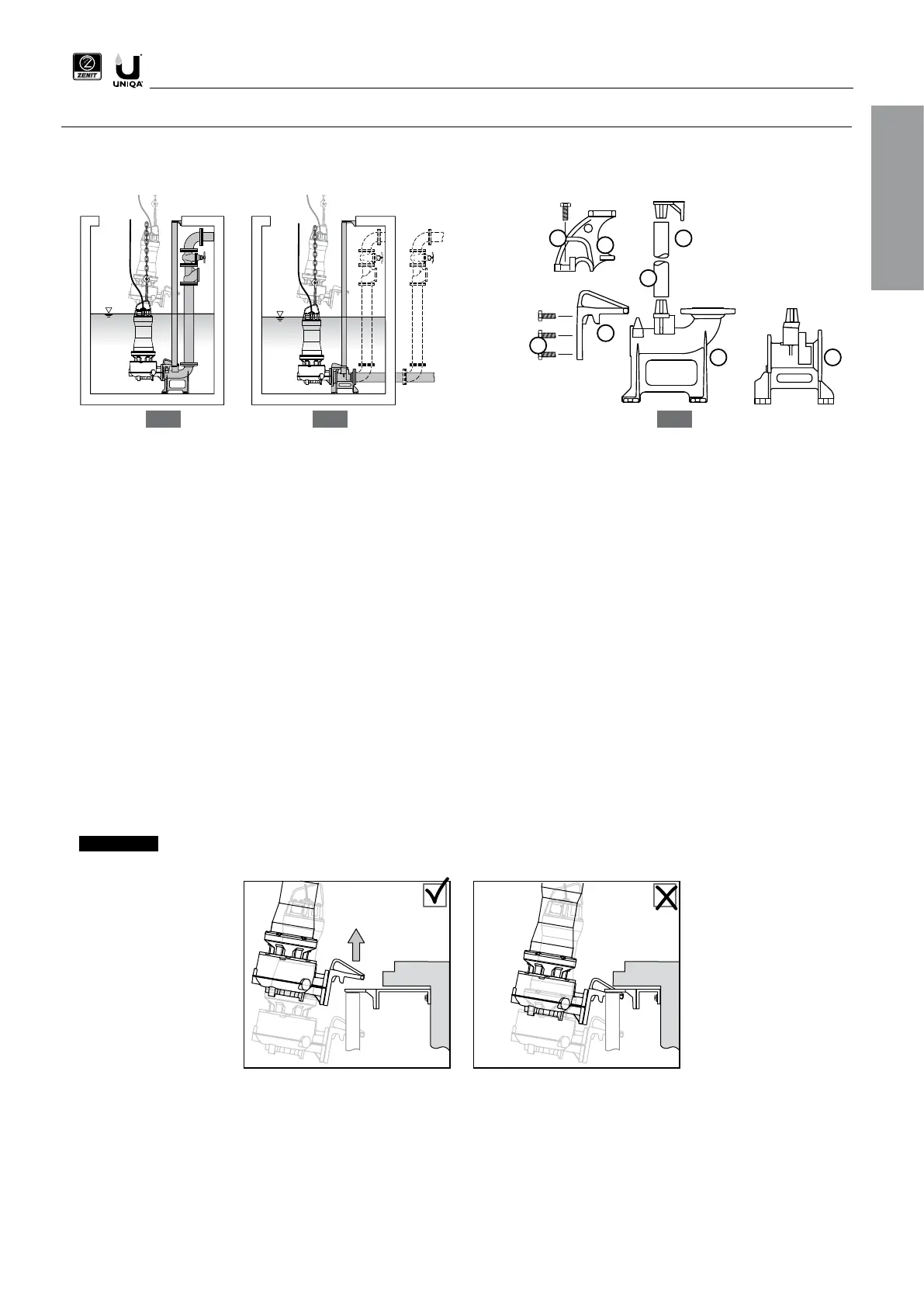

1a. Dispositivo di accoppiamento DAC V (mandata verticale)
1b. Dispositivo di accoppiamento DAC H (mandata orizzontale)
2. Flangia o gancio di accoppiamento (cambia a seconda del modello di pompa)
3. Viti
4. Tubi-guida (non inclusi)
5. Staffa distanziale
1. Accertare che la pompa sia scollegata dalla rete di alimentazione e che il verso di rotazione della girante sia corretto.
2. Fissare la flangia alla bocca di mandata della pompa per mezzo delle viti in dotazione. Per i modelli con gancio, fissare il gancio al corpo pompa
per mezzo delle viti in dotazione.
3. Disporre il dispositivo di accoppiamento sul fondo della vasca e segnare la posizione dei fori per il fissaggio.
4. Praticare i fori di diametro opportuno in base alle asole di fissaggio del dispositivo di accoppiamento
5. Fissare stabilmente il dispositivo di accoppiamento al fondo della vasca per mezzo di tasselli chimici o ad espansione. Utilizzare viteria in
acciaio INOX o proteggere le viti e i dadi con un prodotto idoneo a prevenire la corrosione.
6. Collegare la tubazione di mandata al dispositivo di accoppiamento. Si raccomanda di installare una saracinesca di intercettazione ed una
valvola di ritegno a palla a passaggio libero integrale utilizzando un tubo di raccordo di lunghezza uguale ad almeno 5 volte il diametro della
bocca di mandata.
7. Innestare i tubi-guida tagliati a misura sul dispositivo di accoppiamento. Possono essere utilizzati dei tubi in ferro zincato, o preferibilmente in
acciaio INOX, di diametro adeguato (vedere la scheda tecnica).
8. Innestare la staffa-distanziale nell’estremità superiore dei tubi-guida e segnare la posizione dei fori per il suo fissaggio ad una delle pareti della
vasca; accertare che i tubi guida siano perfettamente verticali utilizzando un filo a piombo o una livella a bolla.
-
9. Praticare i fori di diametro opportuno in base alle asole di fissaggio della staffa distanziale e fissarla stabilmente per mezzo di tasselli chimici o
ad espansione. Proteggere le viti e i dadi con un prodotto idoneo a prevenire la corrosione.
10. Pulire la vasca da detriti e rifiuti residui.
11. Assicurare una catena o cinghia adeguatamente dimensionata alla maniglia e calare la pompa nella vasca facendo scorrere la flangia lungo i
tubi-guida fino all’unione con il dispositivo di accoppiamento.
12. Assicurare i cavi elettrici in modo che non siano soggetti a torsione e strappi e che non possano essere aspirati dalla pompa.
13. Fare uscire i cavi elettrici dalla vasca attraverso un condotto pulito e privo di asperità. Evitare che il cavo compia curve strette e possa essere
schiacciato o danneggiato.
14. Collegare i cavi elettrici al quadro di comando
IT
3
1a 1b
4
2
5
3
2
7
