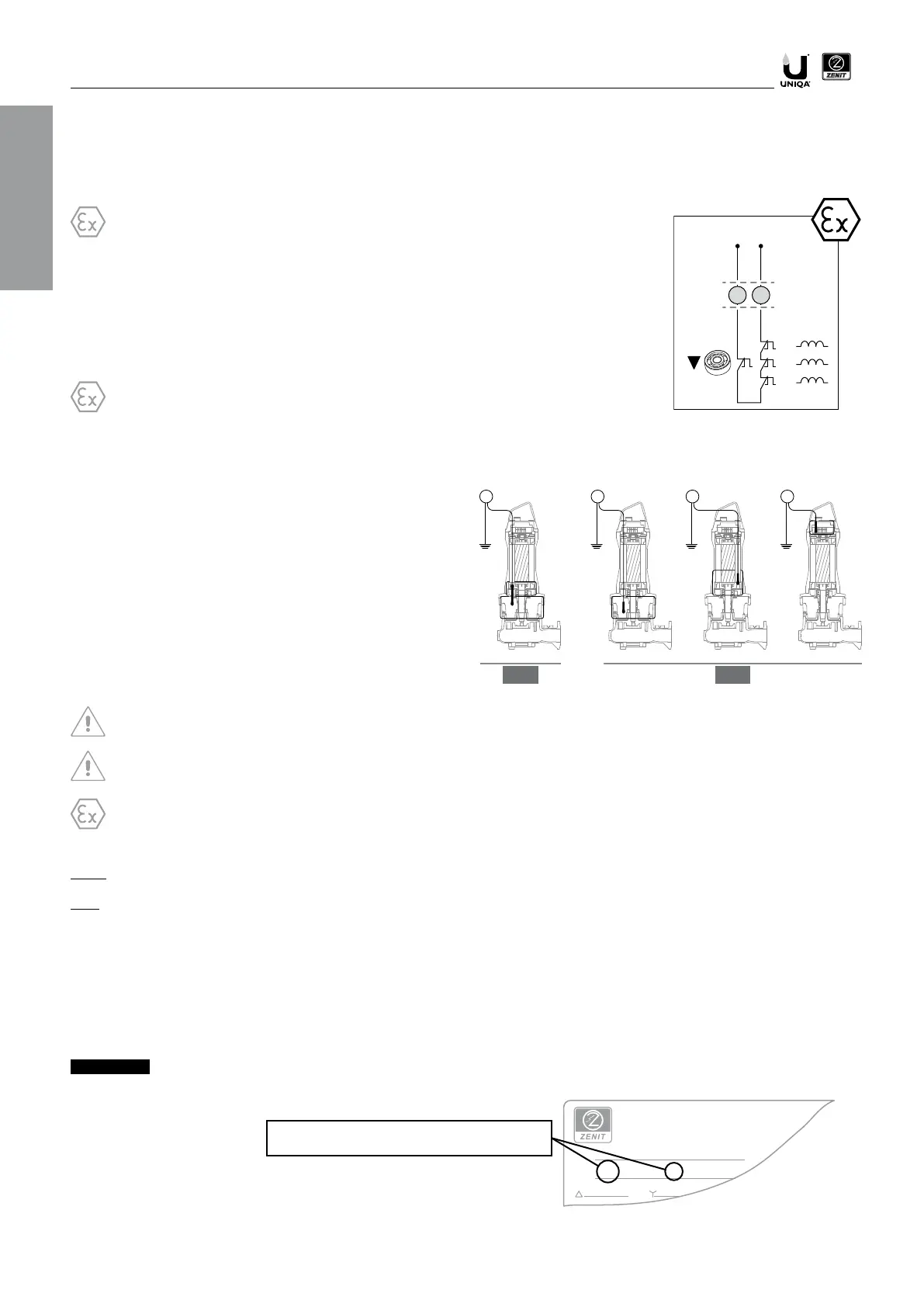

Manuale per installazione e uso sicuro - Istruzioni originali
Per interrompere l’alimentazione in caso di surriscaldamento del motore, la pompa è dotata di serie di 3 protezioni termiche bimetalliche (tempe-
ratura nominale di intervento NST = 150°C) inserite nell’avvolgimento statorico; in alternativa alle protezioni bimetalliche è possibile predisporre
su richiesta termistori tipo PTC o sensori tipo PT100.
I cavi della protezione termica sono contrassegnati da un’etichetta che riporta la scritta e devono essere colle-
gati ai corrispondenti morsetti del quadro elettrico di controllo.
-
-
-
-
di riarmo.
L’elettropompa è corredata, di serie, da una doppia sonda ad unico
segnale in grado di rilevare la presenza di acqua o umidità nella camera
olio delle tenute meccaniche e nel motore.
La sonda è del tipo a singolo elettrodo e utilizza il conduttore di messa
a terra per la chiusura del circuito; il circuito deve essere alimentato
attraverso un trasformatore di isolamento.
Nei modelli standard, il cavo è contrassegnato da un’etichetta che ri-
porta la lettera e deve essere collegato al corrispondente
morsetto del quadro elettrico di controllo.
Su richiesta, la pompa può essere equipaggiata con sonde singole per il
rilevamento di acqua o umidità all’interno della camera olio delle tenute
meccaniche (S1), del vano motore (S2) e del vano morsettiera (S3)
.
Fare riferimento alla documentazione specifica a corredo della macchina.
-
Dati elettrici relativi alla sicurezza per il sensore a sicurezza intrinseca:
Sonda Ui: 30V; Ii: 120mA; Pi: 1.3W
i: 0.3nF; Li: ~ 0mH
Cavo Cc: 200pF/m; Lc: 1µH/m; Lc/Rc= 30µH/Ω
Per effettuare il collegamento elettrico della pompa operare nel modo seguente:
1. Verificare sulla targa dati il tipo di connessione elettrica richiesta (avviamento diretto o Y/D).
2. Collegare il conduttore di terra al relativo morsetto nel quadro elettrico, secondo lo schema di collegamento.
3. Collegare i cavi di alimentazione ai relativi morsetti nel quadro elettrico, secondo gli schemi di collegamento.
4. Collegare i conduttori dei dispositivi di controllo ai relativi terminali sul quadro elettrico.
Modelli -Ex solo versione DRY
Per eettuare il collegamento elettrico, fare riferimento
allo schema corrispondente alla versione indicata in targa
IT
TP TP
V
U
W
Zenit Italia s.r.l.
via dell’Industria, 11
I-41018 S.Cesario s.P. (MO)
zenit.com
TYPE
VERS
BB 10 400 D5 EX NN
ZUG V 100 A 15/2 A W 160
400
V V
S
S1 S2 S3
1615
