Руководство по установке и безопасной эксплуатации – Перевод оригинальных инструкций

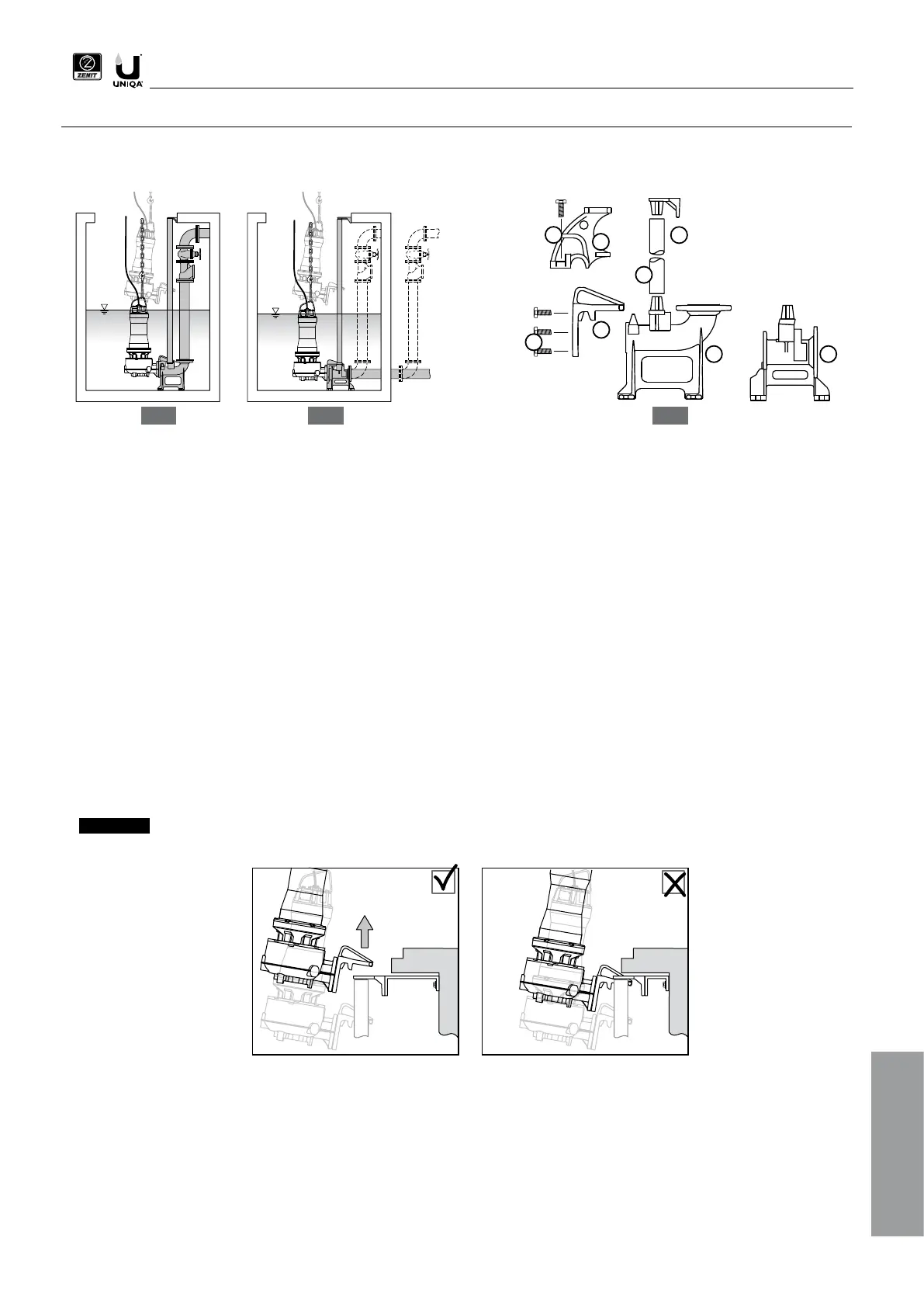

Этот тип установки позволяет быстро извлечь электронасос из резервуара и снова установить его на место без
выполнения каких-либо действий на установке.
1a. Соединительное устройство DAC V (с вертикальным напорным отверстием)
1b. Соединительное устройство DAC H (с горизонтальным напорным отверстием)
2. Соединительный фланец или крюк (меняется в зависимости от модели электронасоса)
3. Винты
4. Направляющие трубы (не входят в комплект поставки)
5. Распорный кронштейн
1. Убедитесь, что электронасос отсоединен от сети питания и что крыльчатка вращается в правильном направлении.
2. Прикрепите фланец к напорному отверстию электронасоса, используя винты, входящие в комплект поставки. Для моделей с крюком
прикрепите крюк к корпусу крыльчатки при помощи винтов, входящих в комплект поставки.
3. Установите соединительное устройство на дно резервуара и отметьте положение крепежных отверстий.
4. Просверлите отверстия необходимого диаметра, учитывая крепежные прорези соединительного устройства,
5. После чего окончательно закрепите его на дне резервуара при помощи дюбелей или химических анкеров. Используйте крепеж из
нержавеющей стали или защитите винты и гайки антикоррозийным средством.
6. Подключите напорную трубу к соединительному устройству. Мы рекомендуем установить отсекающую задвижку и шаровой
стопорный клапан со свободным интегральным просветом, используя соединительную трубу, длина которой составляет не менее 5
диаметров напорного отверстия.
7. Смонтируйте отрезанные по размеру направляющие трубы на соединительное устройство. Можно использовать трубы из
оцинкованного железа или предпочтительнее - из нержавеющей стали необходимого диаметра (смотри технические характеристики).
8. Установите распорный кронштейн на верхний конец направляющих труб и отметьте положение крепежных отверстий на одной из
стенок резервуара. Убедитесь, что направляющие трубы расположены строго вертикально, используя отвес или жидкостный уровень
9. Просверлите отверстия необходимого диаметра, учитывая крепежные прорези распорного кронштейна, после чего окончательно
закрепите его при помощи дюбелей или химических анкеров. Защитите винты и гайки средством, предотвращающим коррозию.
10. Очистите резервуар от мусора и оставшихся отходов.
11. Зацепите цепь или ремень необходимых размеров за ручку и опустите электронасос в резервуар, смещая фланец по направляющим
трубам вплоть до стыковки с соединительным устройством.
12. Закрепите электрические провода так, чтобы они не перекручивались и не тянулись, а также не всасывались электронасосом.
13. Выпустите электрические провода из резервуара, проложив их по чистому и ровному каналу. Не допускайте крутых поворотов
электрического провода, его раздавливания и повреждения.
14. Подключите электрические провода к щиту управления.
RU
3
1a 1b
4
2
5
3
2
7
