TB82PH-ATEX-FR-A 27
INSTALLATION - MONTAGE
Avertissement.
Pour une installation en zone
dangereuse (zones présentant
un risque d'incendie et/ou
d'explosion), l'installation doit être
réalisée conformément aux
réglementations locales, et ce
quel que soit le mode de
protection utilisé. Assurez-vous
également que la température du
transmetteur ne dépasse pas la
valeur indiquée sur l'étiquette
d'homologation.
Attention.
Au dela des précautions
normales de stockage et de
manutention des équipements
électriques, le transmetteur
renferme des éléments très
sensibles à lélectricité statique.
Des semi-conducteurs pouvant
être détériorés par la décharge
directe d'électricité statique,
évitez tout contact avec les
conducteurs des borniers et les
composants des cartes circuits.
Remarque.
Lors du montage du
transmetteur, choisissez un
emplacement laissant un
dégagement suffisant pour retirer
la face avant et le cache arrière.
Cet emplacement doit permettre
d'accéder facilement à
l'instrument pour sa maintenance
et ne pas se trouver dans un
environnement hautement
corrosif. L'instrument ne doit pas
se trouver dans une zone
soumise à des vibrations
mécaniques et des chocs
excessifs, ni à proximité de relais
et d'interrupteurs d'alimentation.
Le câblage du signal ne doit pas
être placé dans un conduit ni sur
un plateau ouvert contenant des
câbles électriques destinés à des
équipements électriques lourds.

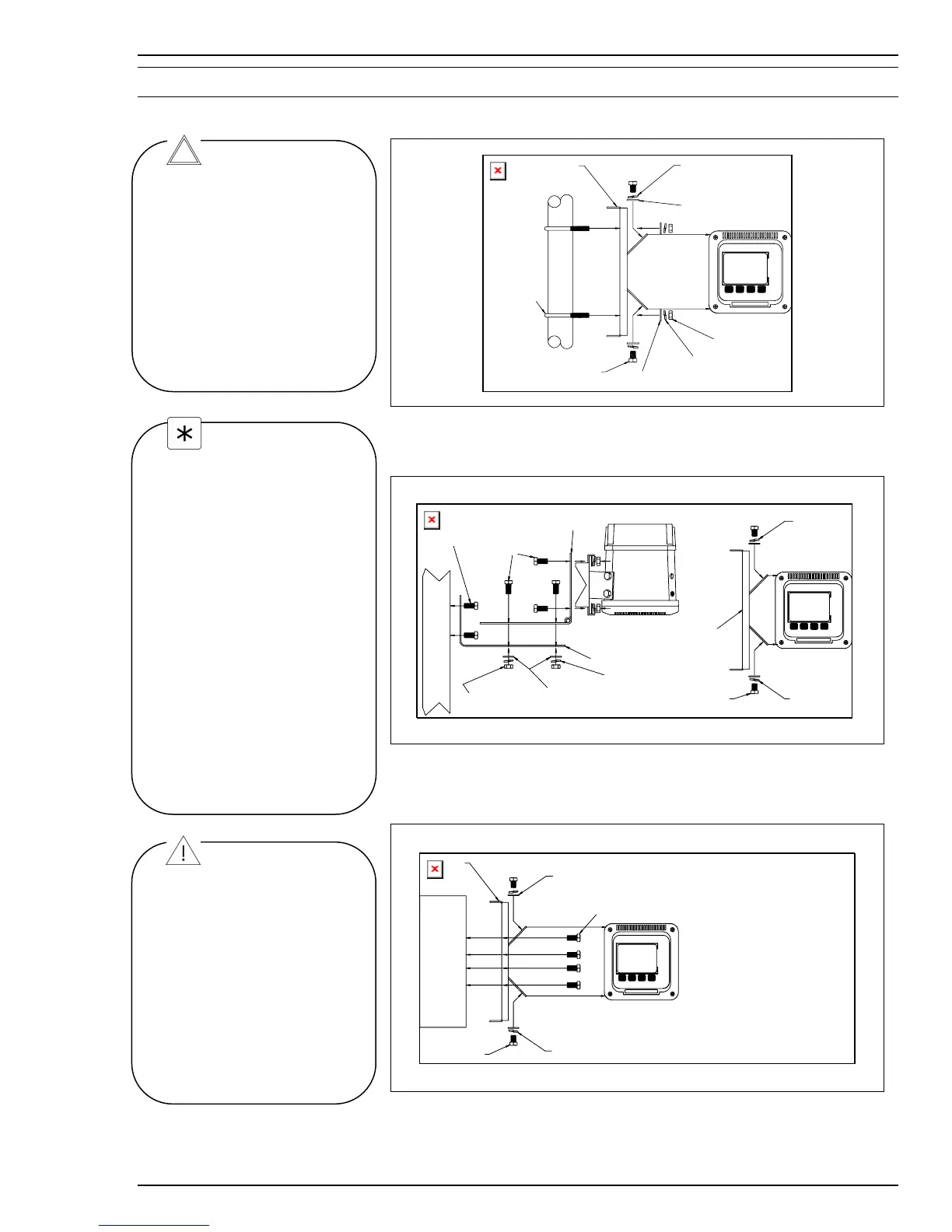

Figure 3 – Détails du montage sur tuyauterie
Figure 4 - Détails du montage sur charnière
Figure 5 – Détails du montage mural
BOULON en U
5/16" (2)
BRIDE
DE MONTAGE
SUR TUYAUTERIE
RONDELLE D'ARR
Adobe Systems
MUR
FIXATIONS POUR
MUR (FOURNIES PAR
D'AUTRES FABRICANTS)
Adobe S ystems
MUR
BRIDE POUR 
MONTAGE 
MURAL
RONDELLE PLATE (4)
BOULON 3/8" X 5/8" (4)
RONDELLE D'ARR
Adobe S ystems
