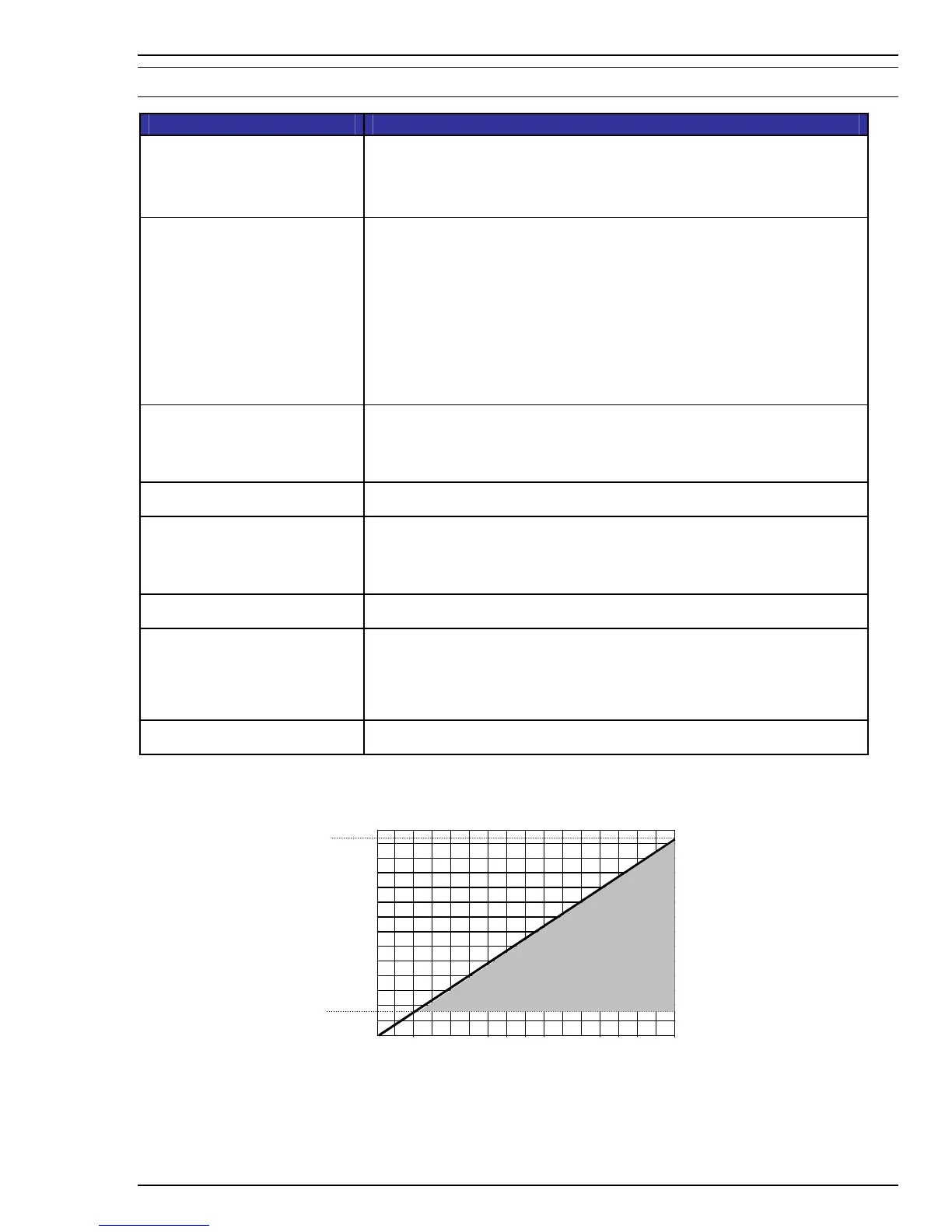

ABB TB82PH ATEX Product Instruction Manual
79
ESPECIFICACIONES
Propiedad Característica / Valor
Rango de pantalla del proceso
pH
ORP
pIon
Temperatura
-2,00 a +16,00 pH
-1999 a +1999 mV
-1999 a +1999 mV
0 a 140°C
Requerimientos de energía
Analógica
Versiones HART
PROFIBUS PA
F
OUNDATION Fieldbus (FF)
13,5 a 55 VCC (13,5 a 42 VCC para aplicaciones aprobadas por el ente regulador)
Ver Figura 27 a continuación
14 a 55 VCC (14 a 42 VCC para aplicaciones aprobadas por el ente regulador)
Ver Figura 27 a continuación
9 a 32 VCC (9 a 24 VCC para aplicaciones aprobadas por el ente regulador)
15 mA corriente estática
9 a 32 VCC (9 a 24 VCC para aplicaciones aprobadas por el ente regulador)
15 mA corriente estática
Efecto de la temperatura ambiente
pH
ORP
pION
Temperatura
±0.007 pH/°C a 95% de humedad relativa
±0.4 mV/°C a 95% de humedad relativa
±0.4 mV/°C a 95% de humedad relativa
±0.16°C/°C a 95% de humedad relativa
Longitud máxima del cable del
sensor
100 pies (30,5 m)
Especificaciones
Temperatura de funcionamiento
Rango de la pantalla de cristal
líquido
Temperatura de almacenamiento
-20° a 60°C (-4° a 140°F)
-20° a 60°C (-4° a 140°F)
-40° a 70°C (-40° a 158°F)
Clasificación del gabinete NEMA 4X
IP65
Tamaño
Altura
Profundidad máxima del panel
Corte máximo del panel
Corte recomendado del panel
144 mm alto x 144 mm ancho x 171 mm longitud (5,67 pulg. alto x 5,67 pulg. ancho x
6,75 pulg. longitud)
145 mm (5,70 pulg.)
136,7 mm x 136,7 mm (5.38 pulg. x 5.38 pulg.)
135 mm x 135 mm (5,33 pulg. x 5,33 pulg.)
Peso 1,9 kg (4,2 lbs) sin accesorios de montaje
3,4 kg (7,5 lbs) con accesorios de montaje en tubería
250
14 19 24 29 34 39 44 49 54 (HART)
13.8 18.5 23.5 28.5 33.5 38.5 43.5 48.5 53.5 (Analog)
2100
1800
1500
1200
900
600
300
0
RESISTENCIA DE CARGA
(OHMS)
2000
RANGO DE
COMUNICACIONES
HART
Figura 27. Requerimientos de voltaje de alimentación para versiones HART y
analógicas
Voltaje fuente V CC
