TB82PH ATEX Product Instruction Manual ABB
38 TB82PH-ATEX-FR-A
DÉMONTAGE ET REMONTAGE
Démontage
1. Utilisez un tournevis pour dévisser les quatre vis
captives qui fixent le boîtier avant et/ou le cache
arrière (en fonction du composant à remplacer) et
retirez le(s) cache(s).
2. Retirez l'alimentation et/ou les cartes circuits
imprimés d'entrée en dévissant les deux vis Philips et
débranchez les boîtiers de leurs connecteurs.
3. Retirez la carte circuits imprimés du
microprocesseur/de l'affichage en dévissant les
quatre vis Philips et débranchez le câble du clavier en
soulevant les bras de fixation situés du côté du
connecteur et retirez le câble du connecteur.
4. Retirez le passe-câbles en dévissant l'écrou de
fixation et en l'extrayant du boîtier.
Remontage
Vérifiez que les joints ne sont pas endommagés et placez-
y une fine couche de graisse au silicone. Si les joints sont
endommagés, remplacez-les.
1. Installez le microprocesseur/l'affichage en sécurisant
l'ensemble avec les quatre vis Philips et en installant
le câble du clavier dans le connecteur. Mettez-le en
place en repoussant les deux bras de fixation situés
du côté du connecteur.
2. Installez l'alimentation et/ou les cartes circuits
imprimés d'entrée dans leurs connecteurs respectifs
et fixez-les à l'aide de deux vis Philips par connecteur.
3. Attachez les passe-câbles en y installant les joints
puis insérez-les dans les orifices du boîtier. Fixez les
passe-câbles en serrant l'écrou sur les fils.
4. Installez le boîtier avant et/ou le cache arrière en
vissant quatre vis captives par élément à l'aide d'un
tournevis.
Attention.
Le montage et le démontage ne doivent
pas être effectués sur site en raison du
risque de détérioration des composants et
des circuits imprimés. Les opérations de
montage et de démontage doivent être
réalisées en suivant l'ordre indiqué pour
éviter d'endommager l'instrument.
Avertissement.
La substitution de tout composant par des
éléments non mentionnés dans cette
section risque de compromettre la
certification figurant sur la plaque
nominative. L'invalidation des
certifications peut aboutir à des conditions
dangereuses pour le personnel et à
détériorer l'équipement.

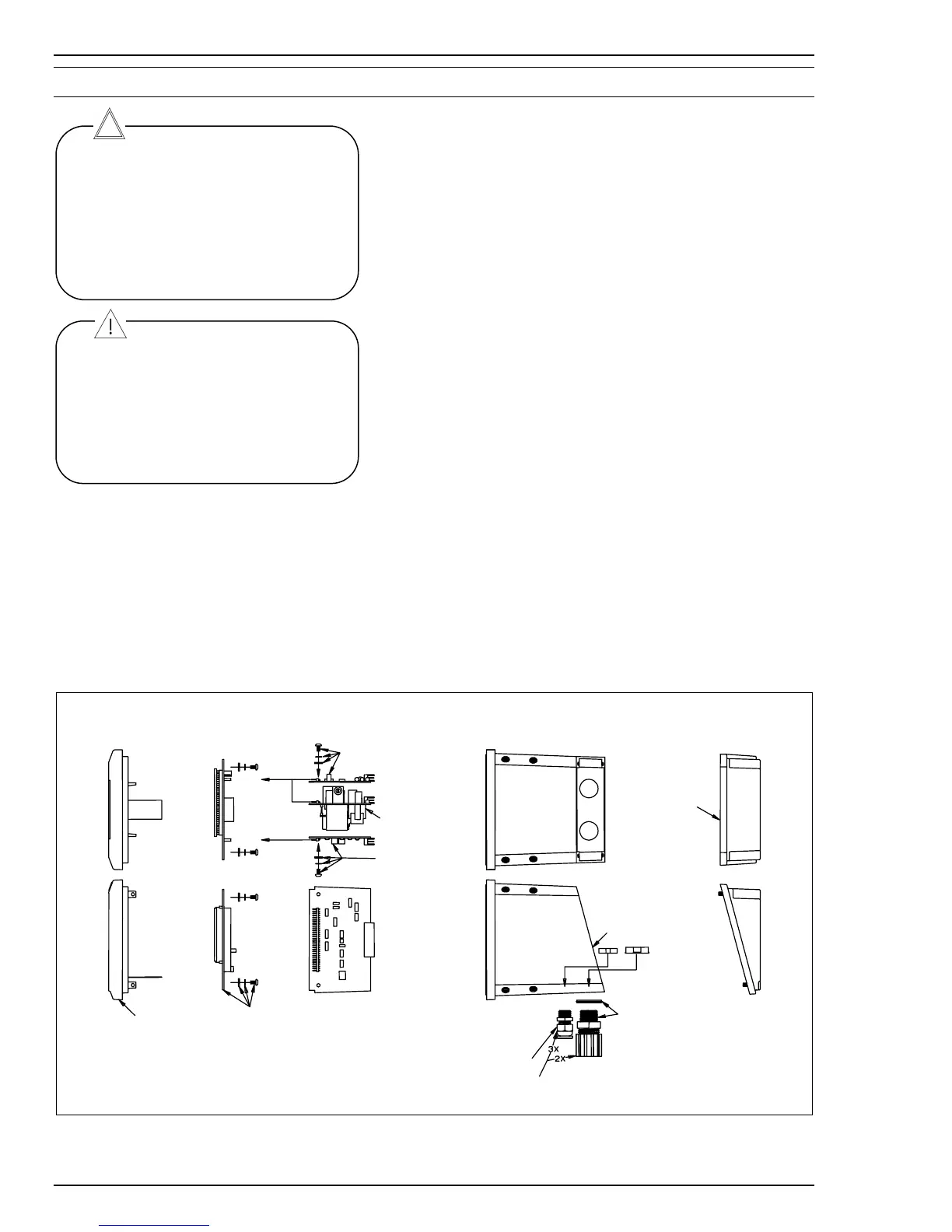

Figure 26 - Vue éclatée du transmetteur TB82PH
KITS DE MONTAGE CARTE MICROPROCESSEUR/AFFICHAGE :
VERSIONS HART/NON-HART -
TB82PH 4TB9515-0154
TB82EC/TC/TE 4TB9515-0178
VERSIONS FF -
TB82PH 4TB9515-0255
TB82EC 4TB9515-0256
TB82TE 4TB9515-0257
TB82TC 4TB9515-0258
KITS DE MONTAGE CARTE ALIMENTATION:
VERSIONS HART/NON-HART -
TB82 NON-HART 4TB9515-0158
TB82 HART 4TB9515-0159
VERSIONS FF -
TB82 4TB9515-0253
VERSIONS PA -
TB82 4TB9515-0254
KIT DE FIXATION SUR TUYAUTERIE PG9 (TB84)
4TB9515-0191
4TB9515-0198
KIT DE FIXATION SUR TUYAUTERIE 1/2
4TB9515-0165 (POUR LES CAPTEURS TB5)
4TB9515-0163 (POUR LES CAPTEURS TBX5/TB4)
VERSIONS PROFIBUS PA -
TB82PH 4TB9515-0260
TB82EC 4TB9515-0261
TB82TE 4TB9515-0262
TB82TC 4TB9515-0263
VERSIONS ALIMENTATION EN LIGNE-
TB84PH 4TB9515-0199
TB84EC 4TB9515-0201
TB84TE 4TB9515-0205
TB82TC 4TB9515-0203
KIT DU BOITIER
AVANTVERSIONS TB82:
4TB9515-0160 (TB82 non-FM)
4TB9515-0181 (TB82 FM)
4TB9515-0208 (TB84 non-FM)
4TB9515-0210 (TB84 FM)
KITS DE MONTAGE CARTE
ALIMENTATION 4TB9515-0207
(TB84)
KITS DE MONTAGE
CARTE D'ENTR
ÉE:
4TB9515-0153 (PH)
4TB9515-0176 (EC)
4TB9515-0226 (TC)
4TB9515-0187 (TE)
KITS DU CACHE ARRIÈRE:
4TB9515-0162 (82)
4TB9515-0214 (84)
KITS DU BOITIER:
4TB9515-0161 (82PH)
4TB9515-0175 (82EC/TE)
4TB9515-0224 (82TC)
4TB9515-0212 (84PH)
4TB9515-0213 (84EC/TE)
4TB9515-0225 (84TC)
