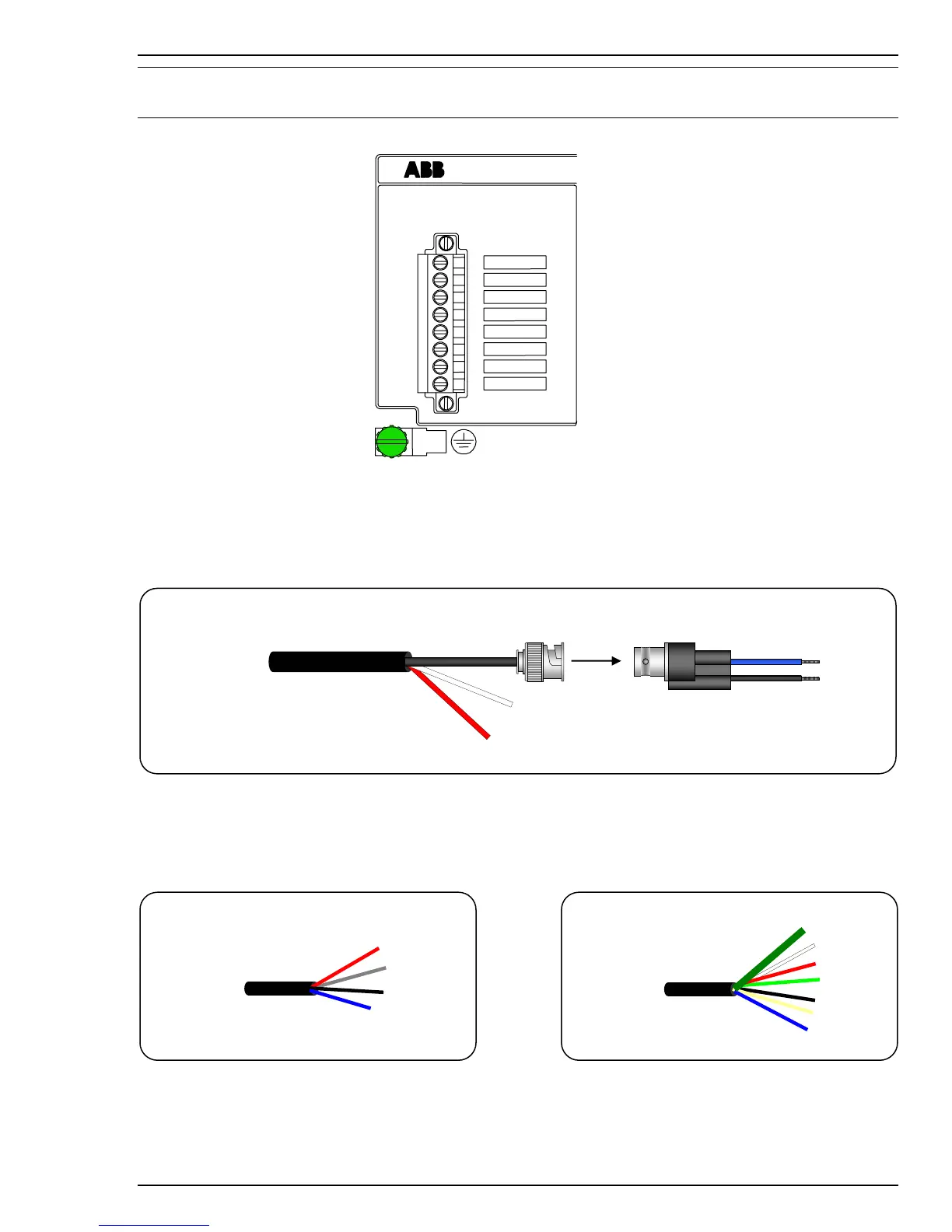

CONNEXIONS ELECTRIQUES - Raccordement du capteur sur les modèles TB5
et TBX5
Figure 10 – Câble TB5 avec fils étamés
ROUGE
BLANC
NOIR
BLEU
Vers capteur
Figure 8 – Connexions du capteur
Figure 9 - CâbleTB5 BNC et adaptateur BNC
Vers capteur
NOIR COAX avec BNC
ROUGE
BLANC
4TB9515-0164 Adaptatuer BNC
BLEU
NOIR
Figure 11 - Câbles du capteur TBX5
VERT FONCE
JAUNE
ROUGE
BLANC
NOIR
BLEU
VERT
Vers capteur
SENSOR CONNECTIONS
TB2
BLUE
YELLOW
BLACK
GREEN
RED
WHITE
HVY GRN
SENSE
GUARD
REF
SOL GND
RTD
RTD
SHIELD
1
2
3
4
5
6
7
8
