ABB TB82PH ATEX Product Instruction Manual
TB82PH-ATEX-DE-A 47
INSTALLATION – Montage
Warnung.
Bei Montage in Ex-Bereichen
(Bereiche mit Brand- und
Explosionsgefahr) muss die
Montage unabhängig von der
eingesetzten Schutzart gemäß
den Vorschriften der örtlichen
Behörden erfolgen. Darüber
hinaus ist sicherzustellen,
dass die Temperatur des
Messumformers nicht den
Wert im Zulassungsetikett
dieser Behörde überschreitet.
orsicht.
Neben den normalen
Vorsichts-maßnahmen für die
Lagerung elektronischer
Geräte und den Umgang damit
ist zu beachten, dass der
Messumformer vers-chiedene
Bauteile enthält, die
empfindlich auf statische
Elektrizität reagieren.
Halbleiter können durch die
direkte Entladung statischer
Elektrizität beschädigt werden.
Berühren Sie daher nicht die
Leiter am Klemmenblock und
die elektron-ischen Bauteile
Hinweis.
Bei der Montage des
Messumformers ist eine Stelle
zu wählen, die genügend
Raum zum Abnehmen des
Frontrah-mens und der
rückwärtigen Abdeckung
bietet. Der Montageort soll
den einfachen Zugang für
Wartungs-maßnahmen ermö-
glichen und sich nicht in einer
korrosiven Umgebung
befinden. Über-mäßige
mechanische Ersch-
ütterungen sowie Relais und
Ein-/Aus-Schalter sollten sich
nicht in unmittelbarer Nähe
befinden. Die Signalkabel
sollen nicht in Isolierrohren
oder offenen Kabelrinnen
verlegt werden, in denen
bereits Stromkabel für große
elektrische Geräte verlaufen.

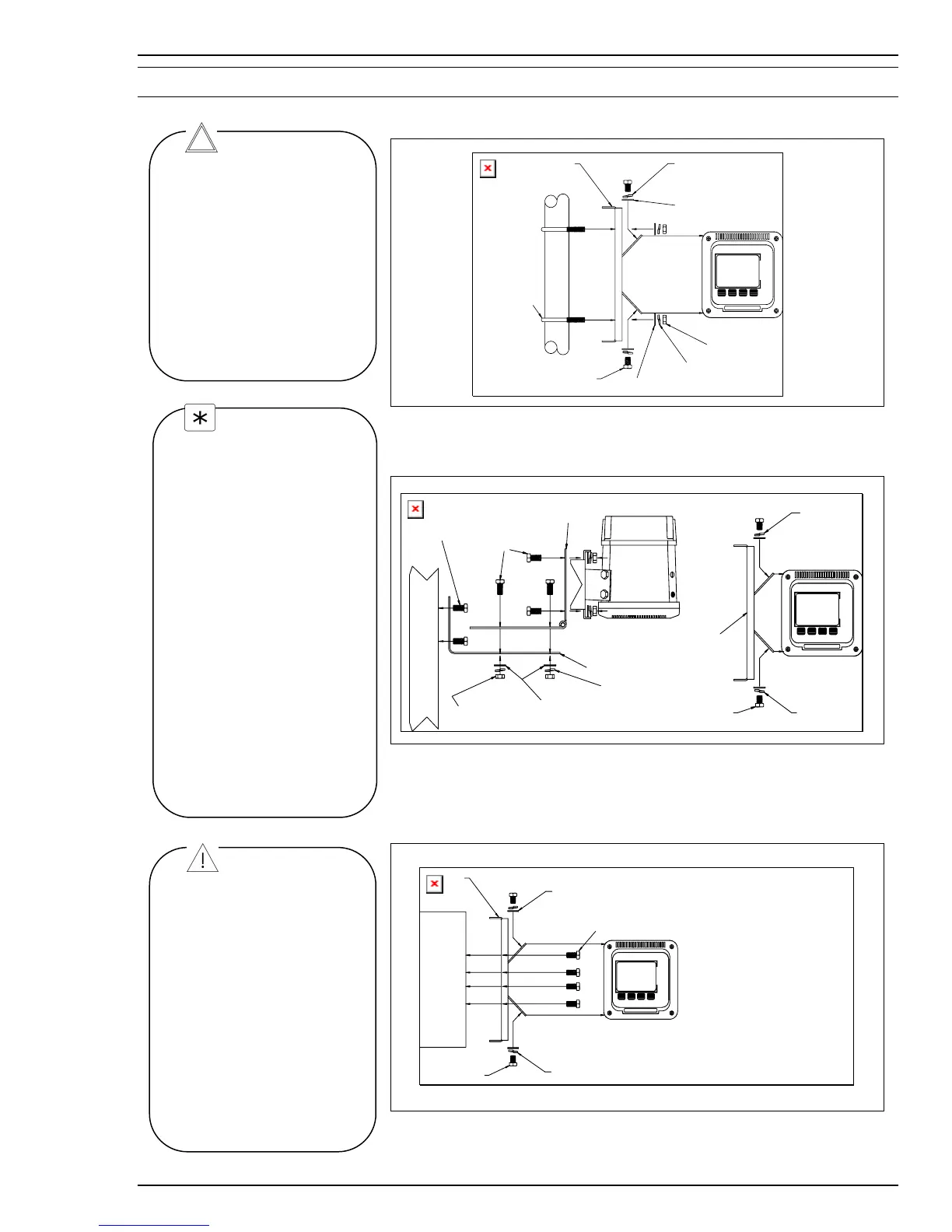

bb. 3 - Details der Rohrmontage
5/16" U-B
Adobe S ystems
Abb. 4 - Details der Klappenmontage
WAND
HALTER F
Adobe Systems
Abb. 5 - Details der Wandmontage
WAND
ROHR-
MONTAGE-
HALTERUNG
3/8"
FLACHSCHEIBE (4)
3/8" X 5/8"
SCHRAUBE (4)
3/8"
SICHERUNGSSCHEIBE (4)
HALTER F
Adobe S ystems
