ABB TB82PH ATEX Product Instruction Manual
TB82PH-ATEX-DE-A 59

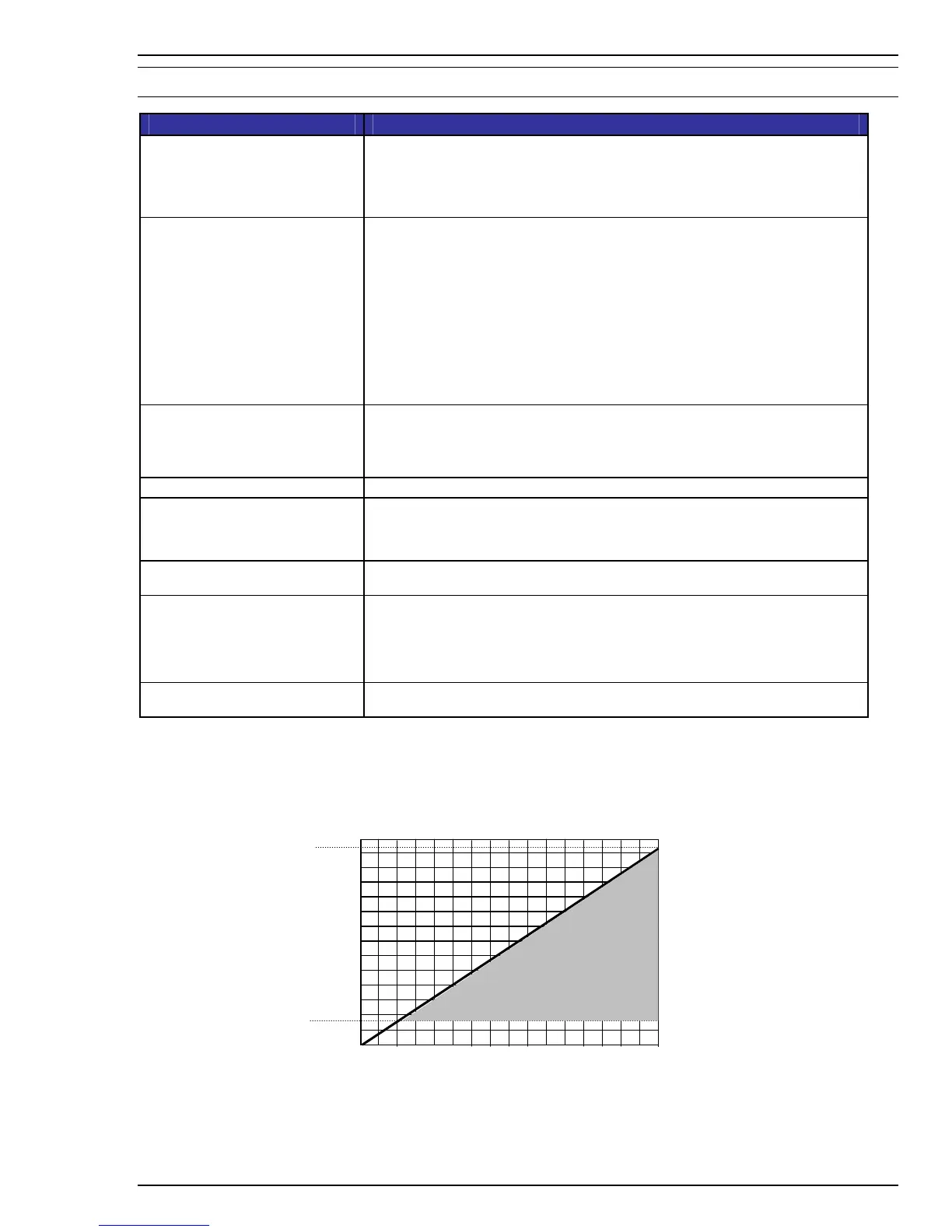

SPEZIFIKATIONEN
Eigenschaft Merkmal/Wert
Prozessanzeigebereich
pH
ORP
pIon
Temperatur
-2.00 bis +16.00 pH
-1999 bis +1999 mV
-1999 bis +1999 mV
0 bis 140°C
Spannungsversorgung
Analog
HART-Ausführungen
PROFIBUS PA
FOUNDATION Fieldbus (FF)
13,5 bis 55 V DC (13,5 bis 42 V DC für zugelassene Anwendungen).
(Siehe Abb. 27.)
14 bis 55 V DC (14 bis 42 V DC für zugelassene Anwendungen).
(Siehe Abb. 27.)
9 bis 32 V DC (9 bis 24 V DC für zugelassene Anwendungen).
15 mA Ruhestrom.
9 bis 32 V DC (9 bis 24 V DC für zugelassene Anwendungen).
15 mA Ruhestrom.
Einfluss- der Umgebungstemperatur
pH
ORP
pION
Temperatur
±0.007 pH/°C bei 95 % relativer Luftfeuchtigkeit
±0.4 mV/°C bei 95 % relativer Luftfeuchtigkeit
±0.4 mV/°C bei 95 % relativer Luftfeuchtigkeit
±0.16°C/°C bei 95 % relativer Luftfeuchtigkeit
Maximale Länge der Sensorkabel 30,5 m
Umgebungsbedingungen
Betriebstemperatur
LCD-Bereich
Lagertemperatur
-20° bis 60°C
-20° bis 60°C
-40° bis 70°C
Gehäuse-Schutzart NEMA 4X
IP65
Abmessungen
Höhe
Minimale Schalttafeltiefe
Maximaler Frontplattenausschnitt
Empfohlener
Frontplattenausschnitt
1
Abmessungen: 144 mm x 144 mm x 171 mm (HxBxT)
145 mm
136,7 mm x 136,7 mm
135 mm x 135 mm
Gewicht 1,9 kg ohne Montage-Hardware
3,4 kg mit Rohrmontage-Hardware
Abb. 27 - Versorgungsspannung bei HART- und Analogausführung
250
14 19 24 29 34 39 44 49 54 (HART)
13.7 18.5 23.5 28.5 33.5 38.5 43.5 48.5 53.5 (Analog)
2100
1800
1500
1200
900
600
300
0
LASTWIDERSTAND
(OHMS)
2000
DATENÜBERTRAGU
NGS-
REICHWEITE
MIT HART
Netzspannung VDC
