DESMONTAJE Y MONTAJE
Desmontaje
1. Utilice un destornillador plano para aflojar los cuatro
tornillos imperdibles que ajustan los conjuntos del
bisel delantero y/o la cubierta trasera (dependiendo
del componente que vaya a reemplazar) y quite la(s)
tapa(s).
2. Quite los conjuntos de la fuente de alimentación y/o
placas de circuitos impresos aflojando los tornillos
Phillips y desconecte los conjuntos de sus
conectores.
3. Quite el conjunto de microprocesador/placa de
circuitos impresos de la pantalla desatornillando los
cuatro tornillos Phillips y desconecte el cable del
teclado levantando los brazos de cierre de los
laterales del conector y quite el cable del conector.
4. Quite los enchufes del cable aflojando la tuerca de
sujeción y quitando el enchufe del conjunto de la
camisa.
Montaje
Verifique que las juntas no estén dañadas y que
presenten una fina capa de grasa siliconada. Si las juntas
de encuentran dañadas, reemplácelas.
1. Instale el microprocesador/pantalla ajustando el
conjunto con los cuatro tornillos Phillips, instalando el
cable del teclado en el conector, asegurándolo en su
lugar presionando los brazos de cierre ubicados en
los laterales del conector.
2. Instale los conjuntos de la fuente de alimentación y/o
placas de circuitos impresos en sus respectivos
conectores y asegure los conjuntos con los dos
tornillos Phillips por conjunto.
3. Coloque los enchufes de los cables mediante la
instalación de las juntas sobre los enchufes e inserte
los enchufes en los puertos del conjunto de la
camisa. Asegure los enchufes ajustando la tuerca
sobre los filamentos del enchufe.
4. Instale los conjuntos del bisel delantero y/o cubierta
trasera y asegúrelos ajustando los cuatro tornillos
imperdibles por conjunto utilizando un destornillador
plano.
Precaución.
Los procedimientos de desmontaje y montaje no
deben llevarse a cabo en el lugar de instalación
debido al riesgo de sufrir daños que corren los
componentes y los circuitos impresos. Los
procesos de desmontaje y montaje deben llevarse
a cabo en el orden establecido a fin de evitar que
se dañe el instrumento.
Advertencia.
La sustitución de cualquiera de los componentes
que no sean los conjuntos mencionados en esta
sección podría comprometer las certificaciones que
aparecen en la placa del fabricante del transmisor.
Invalidar las certificaciones puede generar
condiciones de riesgo que pueden herir al personal
y
dañar el e
q
ui
p
o.

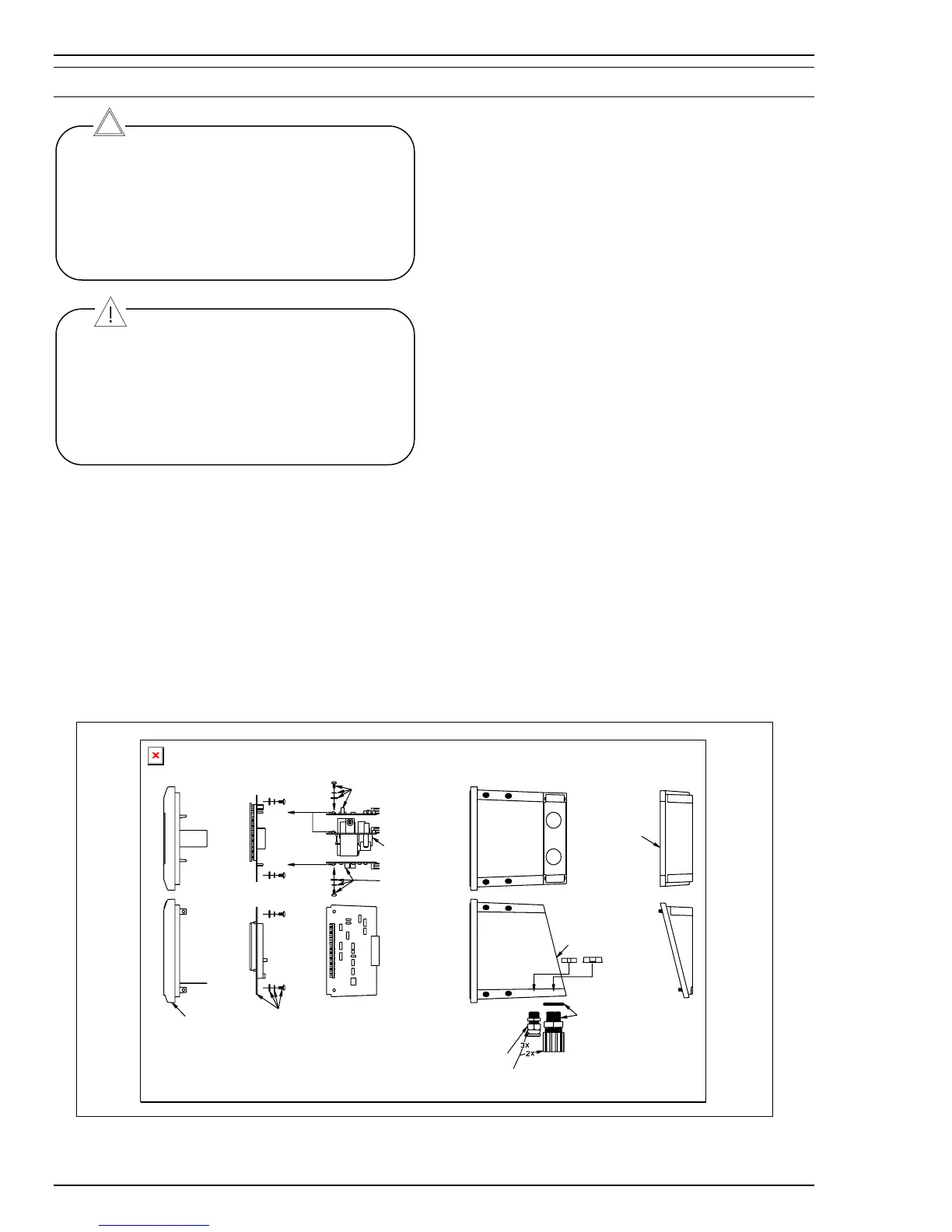

Figura 26 - Diagrama de composición del transmisor TB82PH
