TB82PH ATEX Product Instruction Manual ABB
68 TB82PH-ATEX-SP-A
CONEXIONES ELÉCTRICAS - Cableado eléctrico
El transmisor TB82PH está alimentado por tensión CC.
Remítase a la sección de especificaciones a fin de
informarse sobre los requisitos de suministro eléctrico
para el tipo específico de TB82 que se utilizará
(Analógico, HART, PROFIBUS o Foundation Fieldbus
(FF)). El suministro eléctrico se conecta al área
SUMINISTRO ELÉCTRICO/ SALIDA o TB1, terminales 1
y 2 (ver figura 7).
Los bloques terminales ubicados en la parte trasera del
transmisor aceptan cables de 12 a 24 AWG. Para todas
las conexiones deben utilizarse terminaciones de tipo
clavija. La etiqueta del bloque terminal identifica todas las
conexiones eléctricas y debe tenerse en cuenta al instalar
el transmisor.
El procedimiento habitual de conexión a tierra es terminar
todas las conexiones a tierra al lado de la sala de control,
en cuyo caso el lado del campo de la pantalla debe estar
protegido adecuadamente a fin de evitar el contacto con
objetos metálicos. El gabinete del transmisor debe estar
conectado a tierra. Las conexiones a tierra se
proporcionan internamente (en el compartimiento de
terminales) y externamente.
Para sistemas IS, la conexión debe hacerse en la barrera
de seguridad de conexión a tierra. Para los sistemas
alimentados por “bus”, la conexión a tierra de la pantalla
debe estar cerca de la fuente de alimentación. La
inmunidad específica al ruido y la interferencia emitida
sólo se garantiza cuando el blindaje del transmisor es
completamente eficaz (por ejemplo, asegurarse de que el
blindaje se mantenga a través de cualquier caja de
conexiones existentes). Debe proporcionarse una
conexión equipotencial a fin de evitar diferencias de
voltaje entre los componentes individuales de la planta.
Para asegurar una comunicación libre de fallas en
instalaciones Fieldbus (FF o PA), el transmisor debe estar
terminado correctamente en ambos extremos. Sólo los
terminadores para transmisores aprobados deben
utilizarse en los circuitos intrínsecamente seguros.

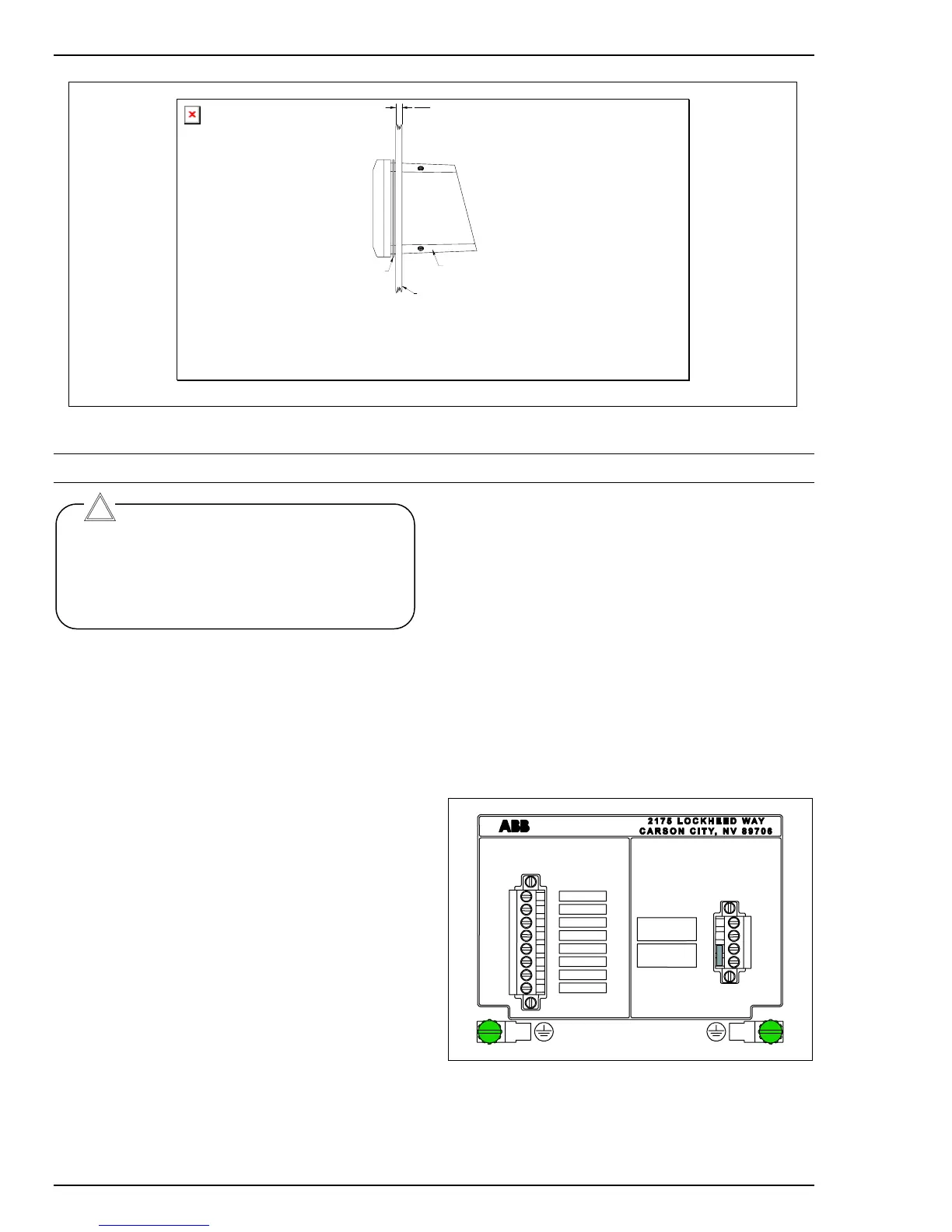

Figure 6 – Detalle del montaje en panel
Advertencia.
Utilice este equipo sólo en aquellas ubicaciones
peligrosas que figuran en la placa del fabricante.
Su uso en otras ubicaciones peligrosas puede
generar condiciones de riesgo que pueden herir al
personal y dañar el equipo.
Figura 7 - Conexiones eléctricas
SENSOR CONNECTIONS
TB2
POWER/OUTPUT
CONNECTIONS
POWER
TEST
BLUE
YELLOW
BLACK
GREEN
RED
WHITE
HVY GRN
SENSE
GUARD
REF
SOL GND
RTD
RTD
SHIELD
1
2
3
4
5
6
7
8
+1
- 2
+3
- 4
SIGNAL
METER
TERMINALS
SIN TAPA
TORNILLO DE
T01088E
JUNTA DEL
PA
