Nota.
Diagnóstico es una función válida únicamente para
los sensores TBX5 Advantage o un AP200 con una
varilla de conexión a tierra de la solución conectada a
la terminal TB2-4 (verde, SOL GND). La función de
diagnóstico debe estar “DESACTIVADA” si se utilizan
sensores TB5, AP100. AP39, 7650/7660, ORP o
sensores sin una solución integral de conexión a
tierra.
Precaución.
Si se ha hecho un cambio de programación,
presionar la tecla Exit to Measure activará la pantalla
SAVE? (Figura 25). También aparecen las teclas
YES y NO. Presione la tecla YES para guardar los
cambios. Si presiona la tecla NO, los cambios en la
configuración y la programación no se guardarán.
MEASURE
CALIBRATE
OUT/HOLD
CONFIGURE
SECURITY
DISPLAY
7.00
PH.GLAS
exit to
MEASURE
ENTER NEXT
pH
MEASURE
CALIBRATE
OUT/HOLD
CONFIGURE
SECURITY
DISPLAY
0.00
4MA.P
T
exit to
MEASURE
ENTER
pH
MEASURE
CALIBRATE
OUT/HOLD
CONFIGURE
SECURITY
DISPLAY
OFF
DIAGS
exit to
MEASURE
ENTER
pH
0.05
SECS
exit to
MEASURE
ENTER
oH
MEASURE
CALIBRATE
OUT/HOLD
CONFIGURE
SECURITY
DISPLAY
MEASURE
CALIBRATE
OUT/HOLD
CONFIGURE
SECURITY
DISPLAY
7.00
SAFE.M
D
exit to
MEASURE
FAULT
info
ENTER NEXT
pH
MEASURE
CALIBRATE
OUT/HOLD
CONFIGURE
SECURITY
DISPLAY
7.00
Fail.l
o
exit to
MEASURE
FAULT
info
ENTER NEXT
pH
MEASURE
CALIBRATE
OUT/HOLD
CONFIGURE
SECURITY
DISPLAY
7.00
Save
?
exit to
MEASURE YES NO
pH

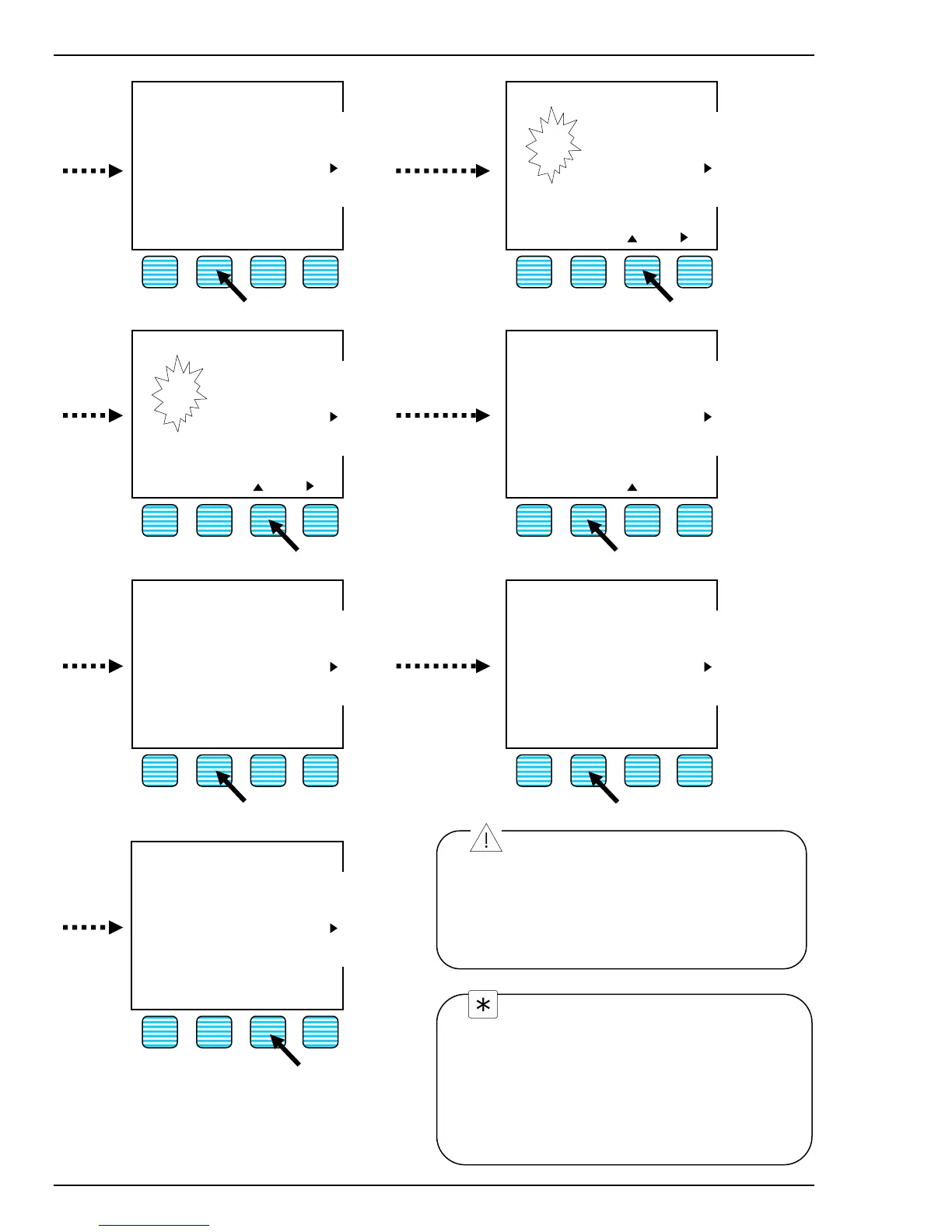

Figura 19 Figura 20
Figura 21 Figura 22
Figura 25
Figura 24
Figura 23
