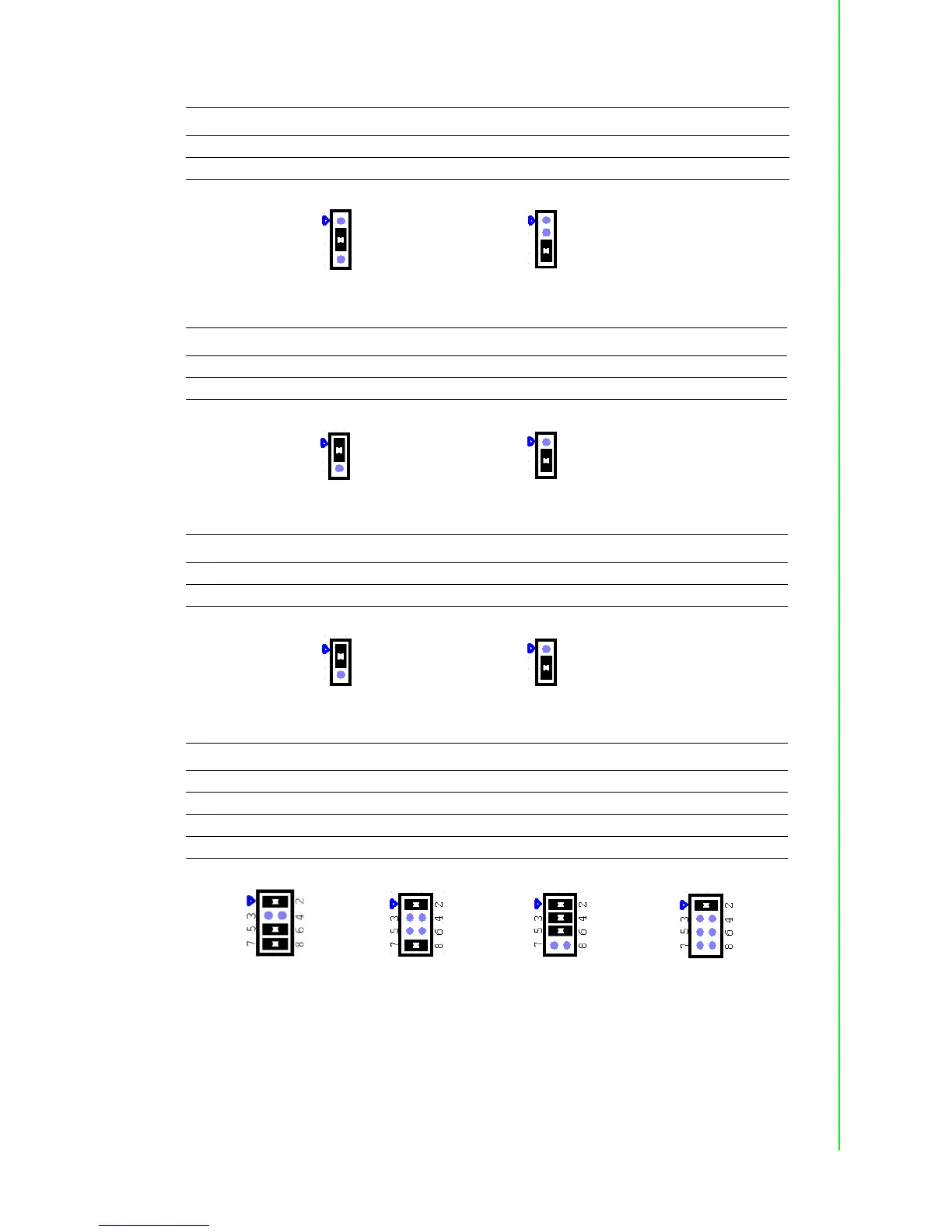

Chapter 3 Jumper Setting
P1 P2
P3 P4
P5 P6
P7 P8 P9 P10
JP1 Icon RTC Selection
(2-3) P1 Normal* Default*
(3-4) P2 Clear CMOS
JP2 Icon LCD Power
(1-2) P3 5V
(2-3) P4 3.3V Default*
JP3 Icon Driving Board Power
(1-2) P5 5V
(2-3) P6 3.3V Default*
CN16 Icon Resolution
(1-2)(5-6)(7-8) P7 1024*768 24bit Default* (PPC-3150)
(1-2)(7-8) P8 1280*1024 24bit Default* (PPC-3170)
(1-2)(3-4)(5-6) P9 1366*768 18bit
(1-2) P10 1920*1080 24bit
