Adım-5: Asansörü devreye almak için hazırlık
 Asansörün diğer mekanik aksamlarının kurulum ve montajını yapınız.
 Revizyon kutusu, kuyu dibi kutusu ve emniyet devresi kontaklarının bağlantılarını yapınız.
 Alt zorunlu yavaşa geçirici (SKSR1) manyetik şalterini rayın tek tarafını görecek şekilde yerleştiriniz. SKSR1
manyetik şalter uçlarını IBC kartındaki 100 ve 817 rumuzlu terminallerine bağlayınız. Alt zorunlu yavaşa
geçirici manyetik şalteri için gerekli yuvarlak mıknatısları AREM in “kuyu öğrenme” parametresinde gösterilen
mesafeye aşağıda anlatıldığı biçimde yerleştiriniz.
 Üst zorunlu yavaşa geçirici (SKSR2) manyetik şalterini rayın tek tarafını görecek şekilde yerleştiriniz. SKSR2
manyetik şalter uçlarını IBC kartındaki 100 ve 818 rumuzlu terminallerine bağlayınız. Üst zorunlu yavaşa
geçirici manyetik şalteri için gerekli yuvarlak mıknatısları yavaşlama mesafesine göre aşağıda anlatıldığı
biçimde yerleştiriniz.
 SML1 & SML2 manyetik şalterlerini üstü üste şeklindeki karkas üzerinde, rayın tek tarafını görecek şekilde
yerleştiriniz. Şalterlerin uçlarını sırasıyla IBC kartı üzerindeki ML1-ML0-1000 ve ML2-ML0-1000
terminallerine bağlayın. Kapı güvenlik bölgesi manyetik şalterleri için gerekli şerit mıknatısları aşağıda
anlatıldığı biçimde yerleştiriniz.
 Kabini en alt kata götürünüz. Kabin eşiği en alt durak
seviyesinde olmalıdır.
 SKSR1 manyetik şalteri hizasından yavaşlama mesafesi
kadar yukarıya kırmızı mıknatısı yerleştiriniz.
 Kırmızı mıknatısın biraz üstüne siyah mıknatısı
yerleştiriniz
 Mıknatısların manyetik şaltere uzaklığı 1-2 cm arasında
olmalıdır.
 Kabini en üst kata götürünüz. Kabin eşiği en üst durak
seviyesinde olmalıdır.
 SKSR2 manyetik şalteri hizasından yavaşlama mesafesi
kadar aşağıya kırmızı mıknatısı yerleştiriniz.
 Kırmızı mıknatısın biraz aşağısına ise siyah mıknatısı
yerleştiriniz.
 Mıknatısların manyetik şaltere uzaklığı 1-2 cm olmalıdır.
EN ALT KAT SEVİYESİ
Aşağı zorunlu
yavaşlama mesafesi
Kırmızı yüz
Mıknatısın siyah yüzü

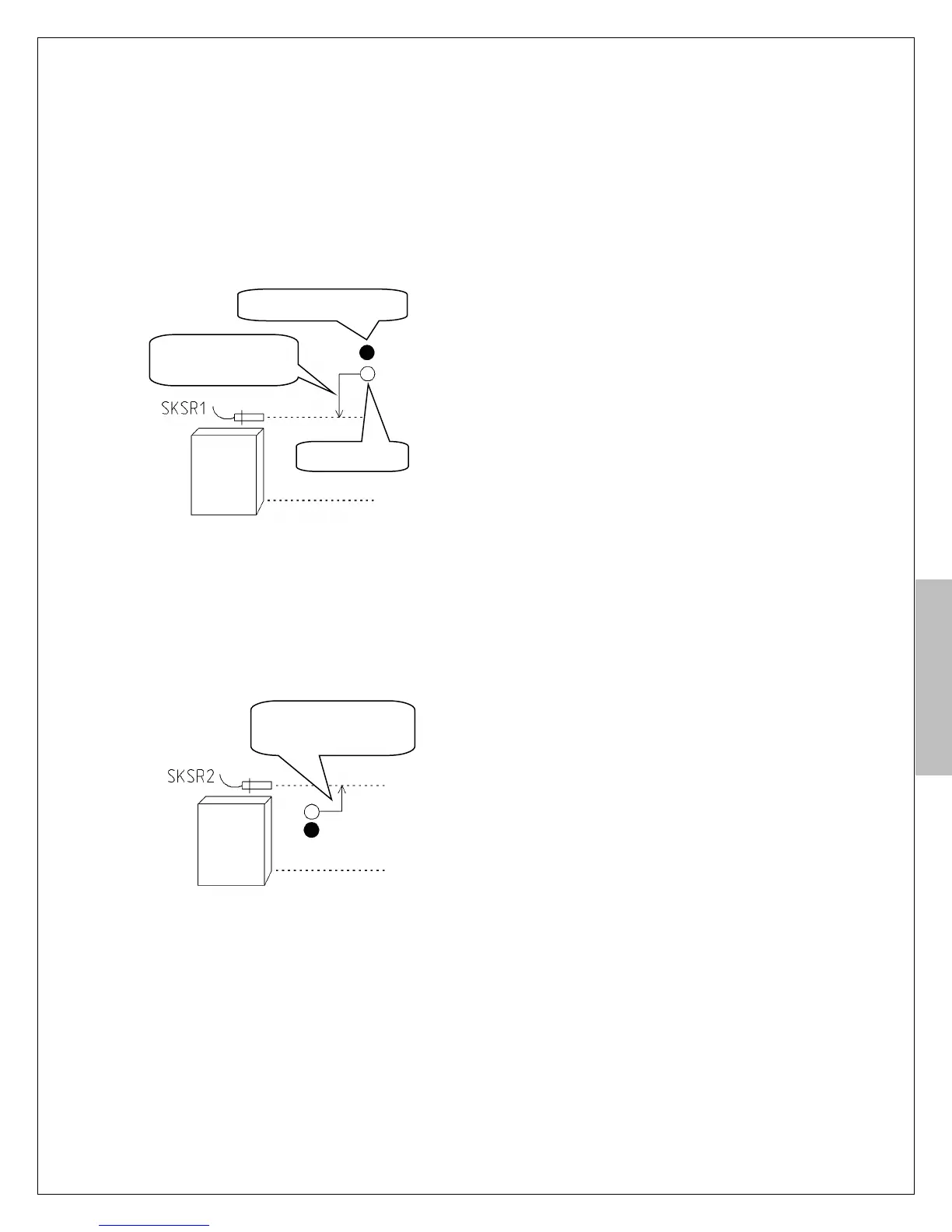

Şekil-12: SKSR1 manyetik şalteri için mıknatıs yerleşimi
EN ÜST KAT SEVİYESİ
Yukarı zorunlu
yavaşlama mesafesi
Şekil-13: SKSR2 manyetik şalteri için mıknatıs yerleşimi
