Arkel Elektrik Elektronik San. ve Tic. A.Ş. www.arkel.com.tr
ARKEL 14 ARCODE
Kabini en alt kata getiriniz.
Kabin eşiği en alt durak seviyesi hizasında olmalıdır.
Bu durumda manyetik şalterlerin orta noktası mıknatıs şeridin tam ortasına gelecek şekilde şeritleri manyetik şalterlerin
karşılarına 1-2 cm uzaklıkta yerleştirin.
Mıknatısı yapıştırıcı veya vida ile sabitleyin.
İşlemi diğer duraklar için uygulayın.
Motor freninin/frenlerinin mikrosviçleri var ise pano üzerinde ki BRM ve BRM2 girişlerine bağlayınız.(Bakınız şekil
4-2) “Koruma ve izleme ayarları” parametresi altındaki “”Diğer koruma ayarları” parametresine gelerek “Motor
mekanik fren izleme” ve “Motor mekanik fren-2 izleme” “Açık ” seçiniz.
Aynı şekilde “Temel Ayarlar” altındaki “Çalışma modu” kısmına gelerek “Normal Çalışma” olarak ayarlayınız.

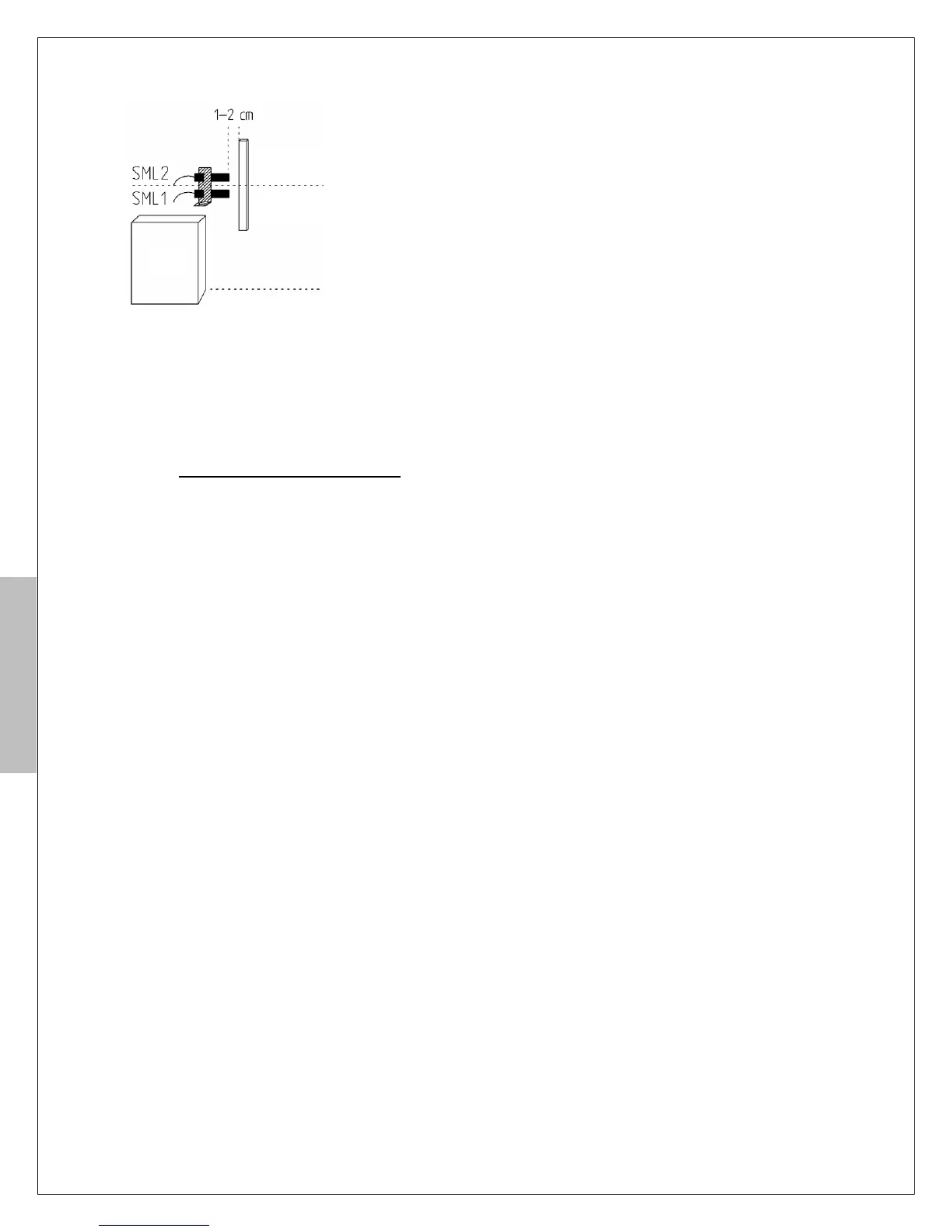

Şekil-14: SML1-SML2 kapı güvenlik
bölgesi manyetik şalterleri için mıknatıs
yerleşimi
