ARKEL 6 ARCODE

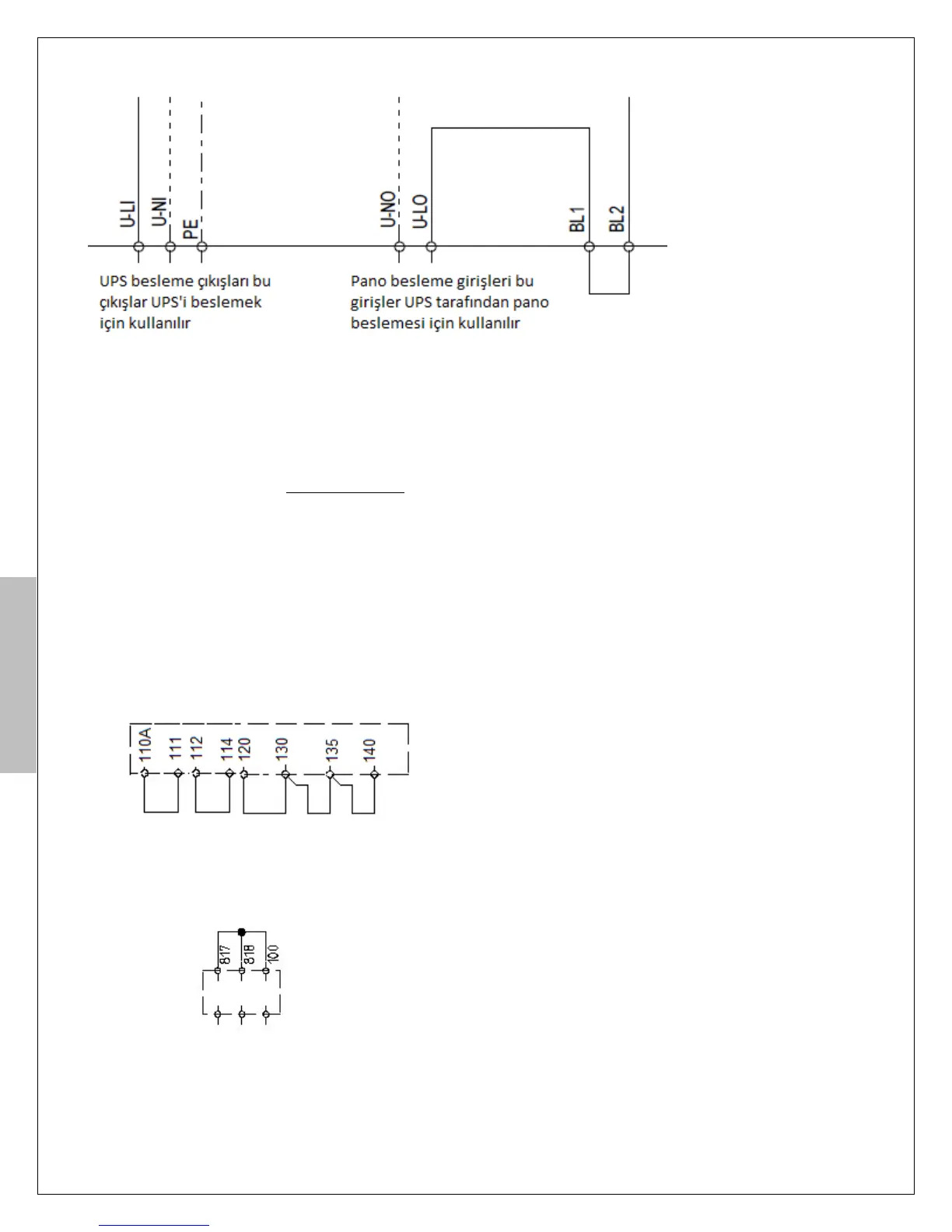

Şekil-5: UPS bağlantısı
***Pano içerisinde SERVOSAN marka UPS var ise bu bağlantı yapılmaz.
***UPS in olmadığı durumda U-LI ile U-LO uçları U-NI ile U-NO uçları birbirine uygun kablolar ile kısa devre
edilmelidir. Aksi takdirde pano enerjilenmeyebilir.
Adım-3: Oto-ayar için hazırlık
Asansör çalıştırılmadan ARCODE cihazına Oto-ayar işlemi yapılır. Böylece cihaz motorun karakteristik özelliklerini
öğrenir. Oto-ayar sırasında motora hareket elle kumanda ile verildiğinden, geri alma kumandası aktif edilmelidir. Aşağıda
kumanda sistemini geri almada çalıştırmak için yapılması gereken bağlantılar gösterilmiştir.
Kumanda panosuna şebeke beslemesini bağlayınız (L1, L2, L3, N, PE)
Kumanda panosunda güvenlik devresi için aşağıda gösterilen köprülemeleri yapınız.
Alt ve üst zorunlu yavaşa geçirici manyetik şalterlerini (817 ve 818) KBK-10&11 kartında aşağıda gösterildiği gibi
100 terminaline köprüleyiniz.
Kumanda panosu terminalleri
Şekil-6: Güvenlik devresinin köprülenmesi
Şekil-7a: Alt ve üst zorunlu yavaşa geçirici manyetik şalterlerin köprülenmesi
