ARKEL 7 ARCODE

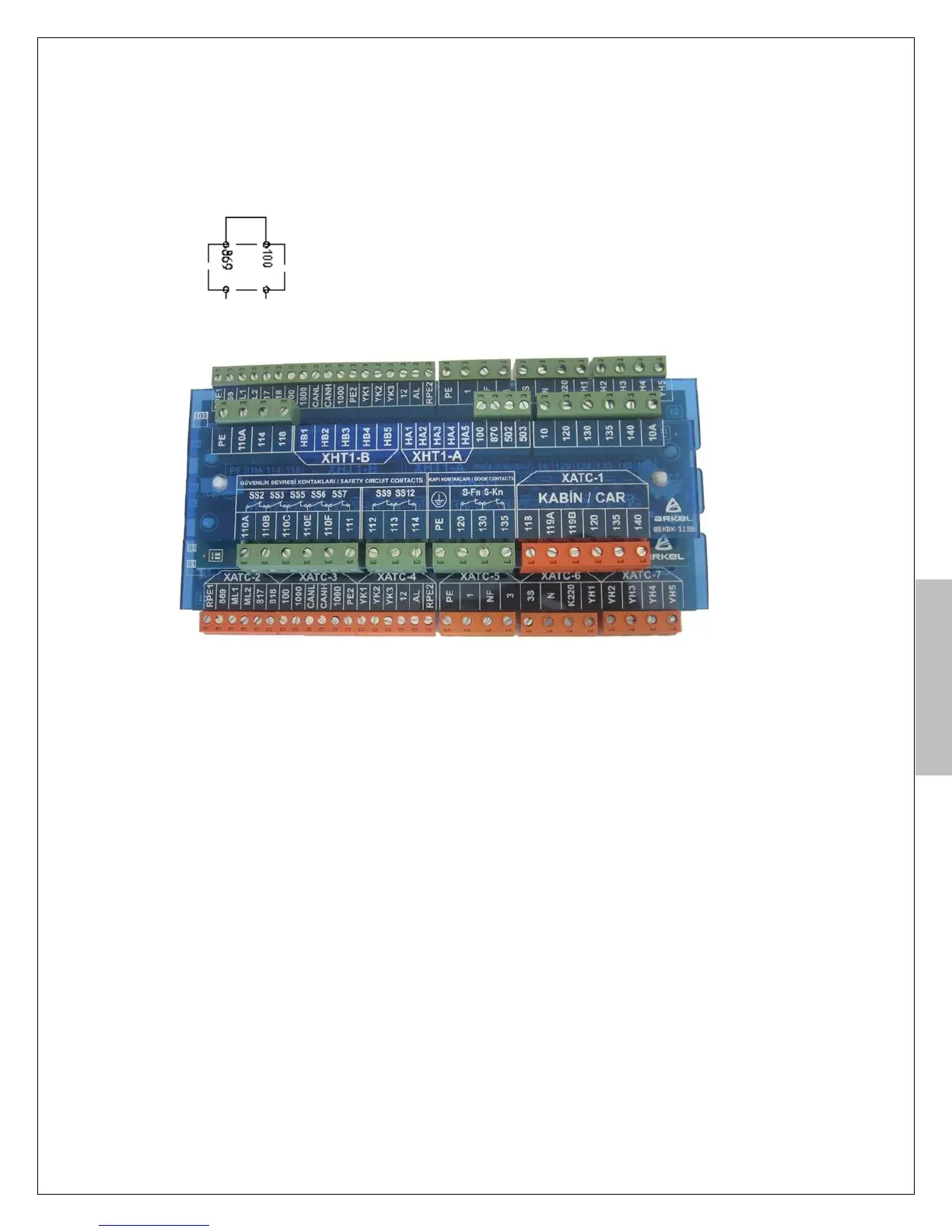

Kabin üstü revizyon sinyalini (869) KBK-10&11 kartında aşağıda gösterildiği gibi 100 terminaline köprüleyiniz.
Şekil-8a: KBK10&11 kartı
KBK10&11 kartı kuyu içi gerekli olan tüm bağlantıların yapıldığı karttır. Bu kart üzerinde tüm emniyet devresi
beslemesi ve girişleri, kabin CANbus giriş/ çıkışları ve diğer kabin bağlantılarının yapılması amacıyla kullanılır.
Bu bağlantılar hazır tesisat olması durumunda flex kabloların üzerinde hangi klemense bağlanacağı yazılmıştır.
Şekil-7b: Kabin üstü revizyon sinyalinin köprülenmesi
