Chapitre 2 : Installation 23
chemins utilisateur sont reliés au commutateur secondaire, ce qui crée une configuration
bloquante. Une fois que des connexions sont établies vers quatre des équipements cibles du
commutateur secondaire, il n’y a plus de chemins utilisateur disponibles pour ce commutateur.
Les autres utilisateurs du système peuvent partager l’accès aux équipements cibles reliés mais ils
ne peuvent pas se connecter à un autre équipement cible du commutateur. Une fois qu’un
utilisateur interrompt une connexion à un équipement cible, ce chemin utilisateur se libère et
peut être utilisé pour se connecter à tout équipement cible du système de commutation.

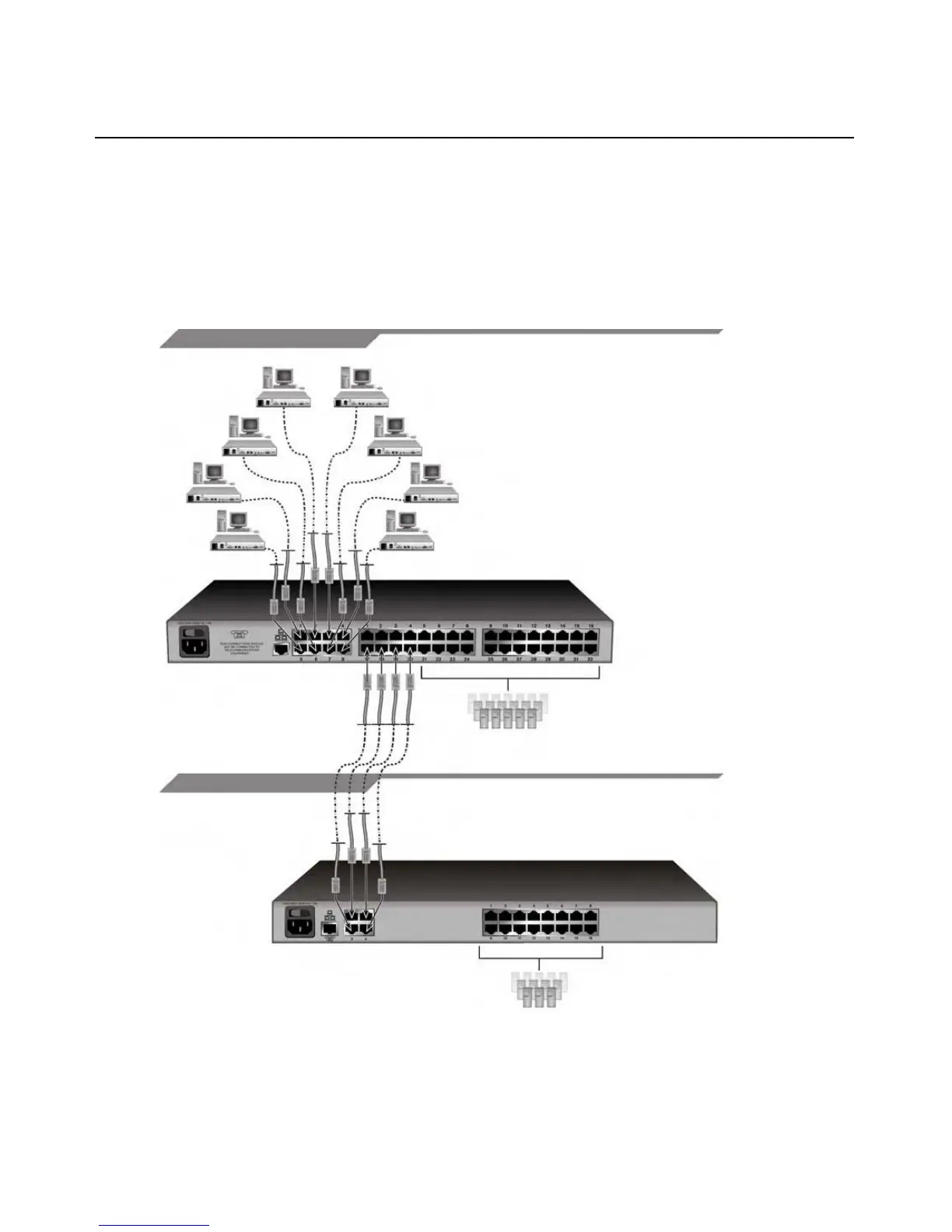

Figure 2.11 : Système de commutation AMX en cascade, configuration bloquante
8 consoles utilisateur AMX
(modèle AMX 5111 illustré)
Câblage UTP 4 chemins
utilisateur
Équipements cibles
Équipements cibles
Voies
utilisateur
Commutateur AMX
(modèle AMX 5000 8 x 32 illustré)
Voies
serveur
Voies utilisateur
Voies serveur
Commutateur AMX
(modèle AMX 5030 4 x 16 illustré)
PREMIER NIVEAU
DEUXIÈME NIVEAU
Configuration non-bloquante
Configuration bloquante
