24 Guide d’installation et d’utilisation du commutateur AMX
La Figure 2.12 illustre un système de commutation AMX en cascade associant les configurations
bloquante et non-bloquante. Dans cet exemple, le commutateur p
rimaire est compatible avec huit
utilisateurs et huit chemins utilisateur sont connectés à chaque commutateur secondaire, ce qui
constitue une configuration non-bloquante. Les équipements cibles reliés au commutateur secondaire
ne seront jamais bloqués et les utilisateurs peuvent y accéder à tout moment. Les commutateurs
secondaires sont compatibles avec huit utilisateurs mais seuls quatre chemins utilisateur sont reliés à
chaque commutateur tertiaire, ce qui constitue une configuration bloquante. Ainsi, les utilisateurs ne
peuvent se connecter qu’à quatre équipements cible de chaque commutateur tertiaire à la fois mais ces
quatre connexions peuvent être partagées par les huit utilisateurs. Une fois qu’un utilisateur
interrompt une connexion à un équipement cible d’un commutateur tertiaire, ce chemin utilisateur se
libère et peut être utilisé pour se connecter à tout équipement cible du système de commutation.

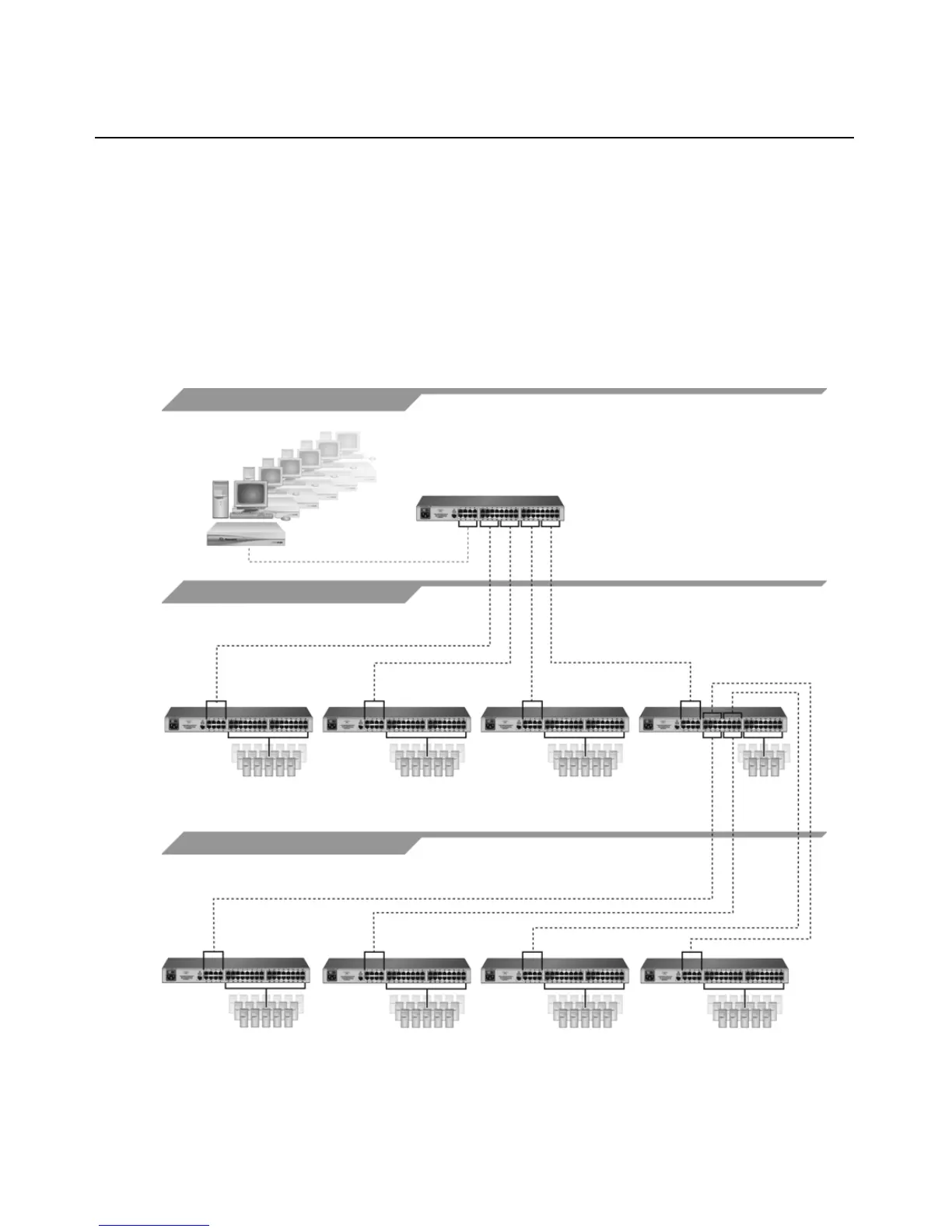

Figure 2.12 : Système de commutation AMX en cascade, configurations combinées
Commutateurs [modèles AMX 5000 (8 x 32) illustrés]
8 utilisateurs
Commutateur AMX (8 x 32)
Consoles utilisateur AMX
Équipements cibles
Équipements cibles
Équipements cibles
Équipements cibles
PREMIER
DEUXIÈME
TROISIÈME
Configuration non-bloquante
Configuration bloquante
Équipements cibles
Équipements cibles
Équipements cibles
Équipements
cibles
8 x UTP
8 x UTP
8 x UTP
8 x UTP
4 x UTP
Commutateur
AMX
Commutateur
AMX
4 x UTP
4 x UTP
4 x UTP
Commutateur
AMX
Commutateur AMX
Commutateur
AMX
Commutateur
AMX
Commutateur
AMX
Commutateur
AMX
Chemins utilisateur
8 x UTP = 8 chemins utilisateur (maximum/
configuration non-bloquante)
4 x UTP = 4 chemins utilisateur (configuration
