CONEXIÓN
3
2. CONEXIÓN
2.1 Instalación del Disco duro
Se necesita un disco duro para que la grabadora guarde las secuencias de vídeo y la actualización del firmware
puede fallar si no hay ningún disco duro instalado en esta grabadora.
Nota: Hemos tomado un modelo de 16 canales como ejemplo de cómo conectar un disco duro al dispositivo.

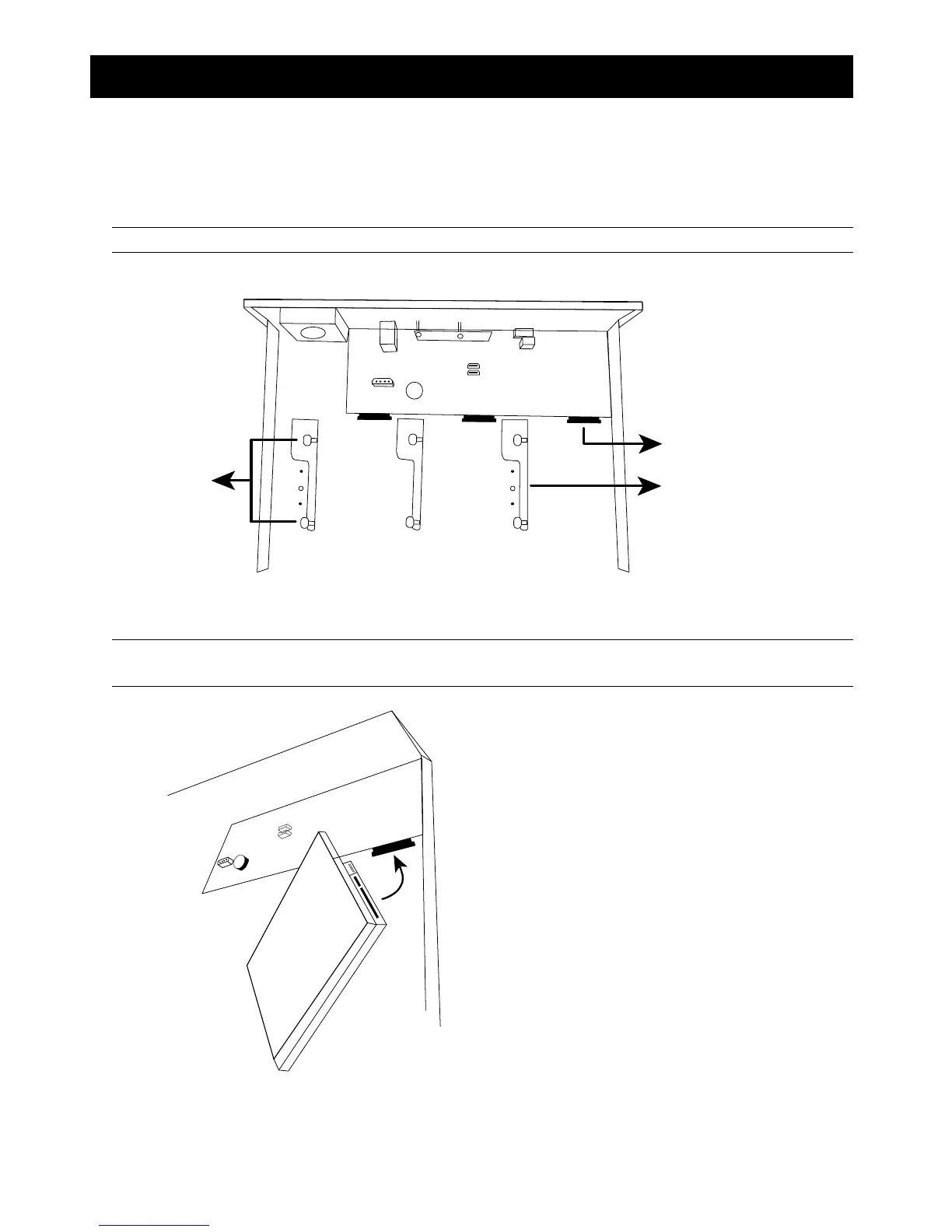

Paso 1: Quite la tapa superior y busque el conector del disco duro y el soporte en el dispositivo.
CR2032
Bracket
Hard Disk
Connector
Bracket
Screws
Paso 2: Consiga un disco duro compatible. Con la placa de circuito impreso orientada hacia abajo, inserte el disco
duro en uno de los conectores de disco duro.
Nota: Para asegurarse de que todo funciona correctamente, no es recomendable utilizar una unidad de disco duro
ecológica con este dispositivo.
C
R
2
0
3
2
H
a
r
d
D
i
sk
Tornillos del
soporte
Soporte
Conector del
disco duro
