micro-Line-Handstücke an Low-Speed-Motoren GD678 und GD679
anschließen

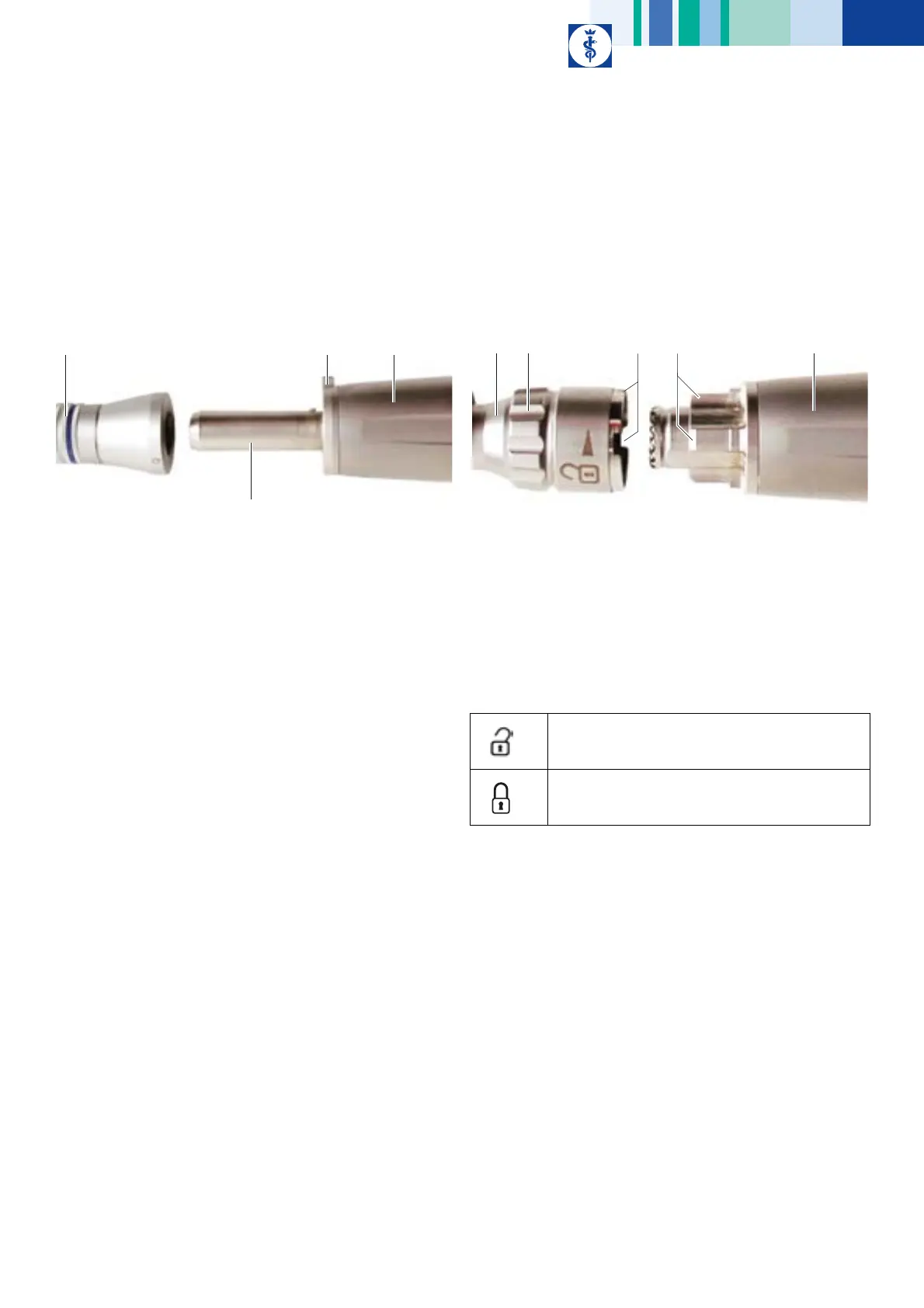

Abb. 15
Legende
A Handstück
B Raste
C Zentrieransatz
32 Motor
¾ Handstück A kuppeln:
Handstück A auf Zentrieransatz C stecken.
Das Handstück A rastet ein.
¾ Am Motor 32 ziehen, um ein sicheres Kuppeln zu prüfen.
¾ Handstück A entkuppeln:
Raste B drücken und Handstück A abziehen.
Hi-Line-Handstücke an High-Speed-Motoren GD676 und GD677
anschließen
Abb. 16
Legende
A Handstück
B Schraubring
C Aussparung
D Rastnasen
32 Motor
Das Handstück A kann in verschiedenen Stellungen auf den Motor 32 ge-
kuppelt werden.
Kuppeln:
¾ Handstück A entriegeln: Schraubring B bis zum Anschlag in Pfeilrich-
tung des Symbols "Handstückentriegelung" drehen.
¾ Handstück A kuppeln: Handstück A in der gewünschten Stellung auf
den Motor 32 stecken, so dass die Rastnasen D des Motors 32 in die
Aussparungen C am Handstück A greifen.
¾ Handstück A verriegeln: Schraubring B in Pfeilrichtung des Symbols
"Handstückverriegelung" bis zum Anschlag drehen (da er sich sonst
während des Betriebs durch Vibrationen lösen kann).
Entkuppeln:
¾ Handstück entkuppeln: Schraubring B bis zum Anschlag in Pfeilrich-
tung des Symbols "Handstückentriegelung" drehen und Handstück A
abziehen.
B
C
A 32
Symbol “Handstückentriegelung”
Symbol “Handstückverriegelung”
