Hi-Line XS-Handstücke an High-Speed-Motoren GD676 und GD677
anschließen

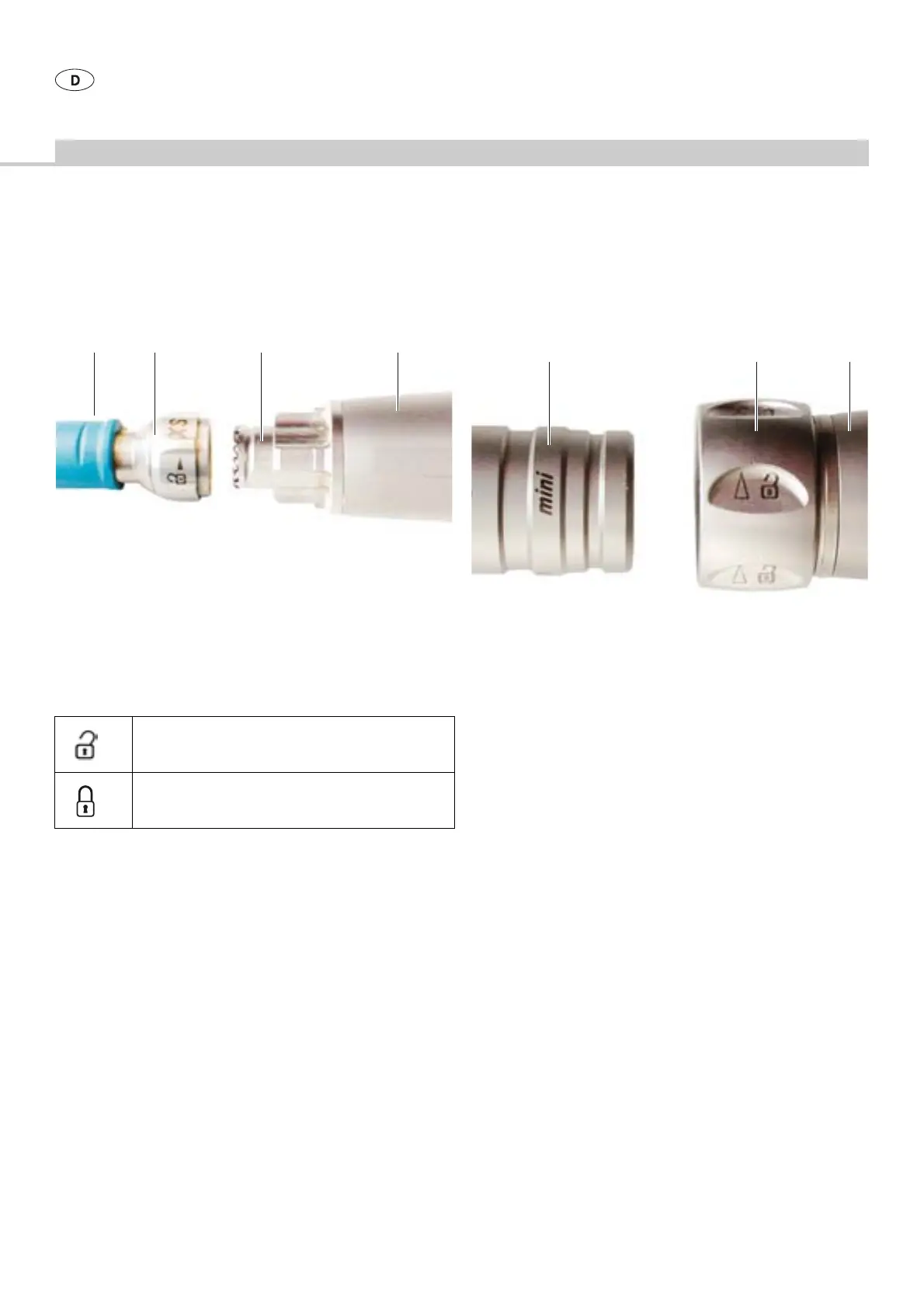

Abb. 17
Legende
A Handstück
B Schraubring
C Handstückkupplung
32 Motor
Kuppeln:
¾ Schraubring B des Handstücks A bis zum Anschlag in Pfeilrichtung des
Symbols Handstückentriegelung drehen.
¾ Handstück A so auf die Handstückkupplung C am Motor 32 stecken,
dass der Stift am Handstück in eine der Aussparungen an der Hand-
stückkupplung greift.
¾ Schraubring B bis zum Anschlag in Pfeilrichtung des Symbols Hand-
stückverriegelung drehen.
¾ Sicherstellen, dass der Schraubring B bis zum Anschlag festgezogen ist,
da er sich sonst während des Betriebs durch Vibrationen lösen kann.
Entkuppeln:
¾ Schraubring B bis zum Anschlag in Pfeilrichtung des Symbols Hand-
stückentriegelung drehen.
¾ Handstück A vom Motor 32 abnehmen.
mini-Line-Aufsätze an microspeed® uni mini 100 Motor GD674 und
microspeed® uni mini Pistolenhandstück GD684 anschließen
Abb. 18
Legende
A mini-Line-Aufsatz
B Spannring
C Antrieb
Kuppeln:
¾ Spannring B am Antrieb C in Pfeilrichtung “Öffnen” bis zum Anschlag
drehen.
¾ Kupplung des mini-Line-Aufsatzes A bis zum Anschlag in den Spann-
ring B am Antrieb C schieben.
¾ Spannring B am Antrieb C entgegen der Pfeilrichtung “Öffnen” bis zum
Anschlag drehen.
Entkuppeln:
¾ Spannring B am Antrieb C in Pfeilrichtung “Öffnen” bis zum Anschlag
drehen.
¾ mini-Line-Aufsatz A aus dem Spannring B am Antrieb C ziehen.
¾ Falls sich der Spannring B der Kupplung von Hand nicht lösen lässt, den
Hilfsschlüssel des Antriebs C verwenden.
Symbol “Handstückentriegelung”
Symbol “Handstückverriegelung”
