73

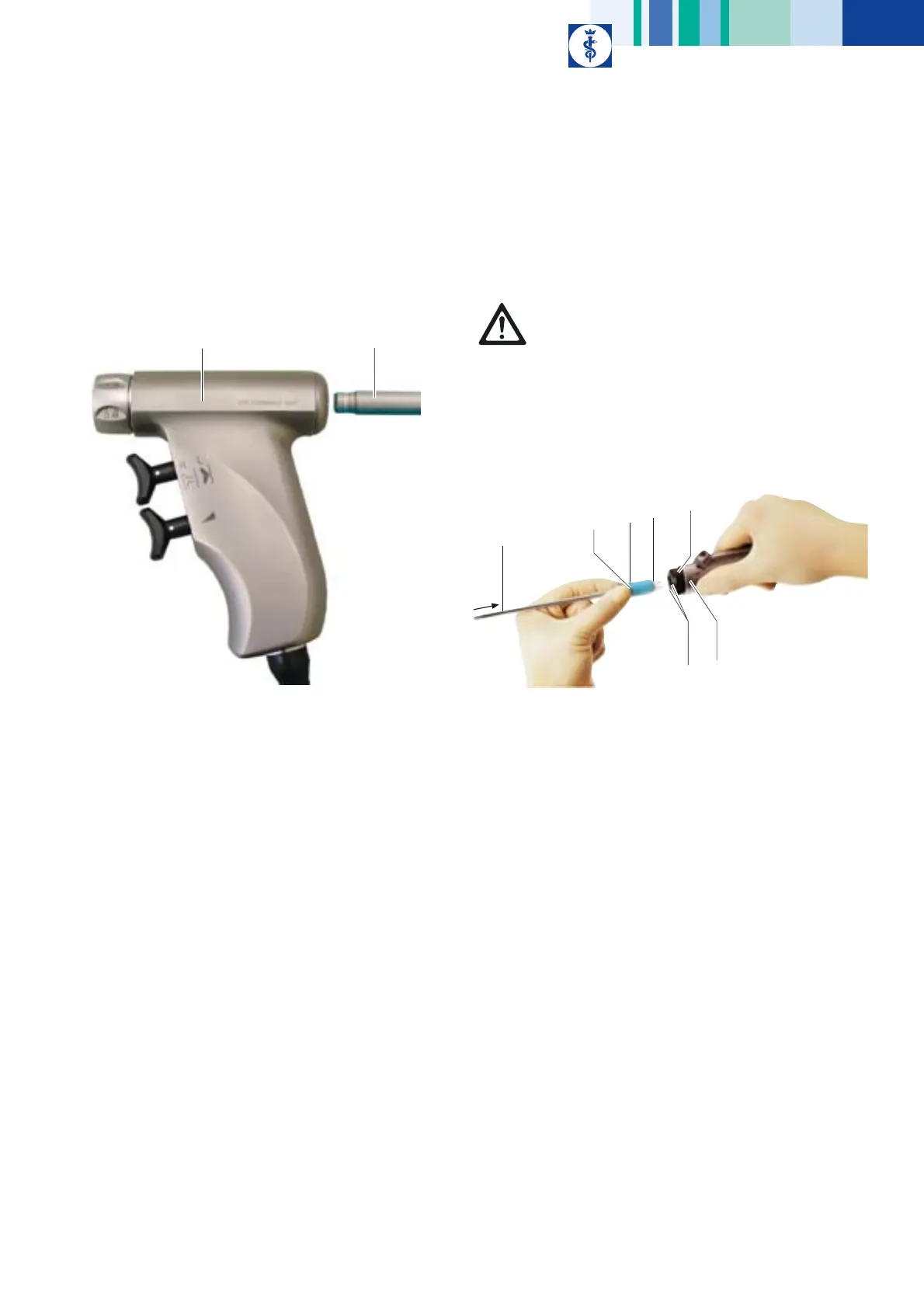

Schutzhülse GD684225 an microspeed® uni mini Pistolenhandstück
GD684 anschließen
Abb. 19
Legende
A Schutzhülse GD684225
33 Pistolenhandstück
Kuppeln:
¾ Schutzhülse A bis zum Einrasten auf Pistolenhandstück 33 schieben.
Entkuppeln:
¾ Schutzhülse A von Pistolenhandstück 33 abziehen.
Schneidblätter an Shaverhandstück GD682 anschließen
Hinweis
Nur Schneidblätter von Aesculap verwenden.
Schneidblatt an Shaverhandstück kuppeln
Abb. 20
Legende
A Schneidblatt
B Kappe
C Fixiernase
D Kupplungsteil
E Entriegelungshülse
F Nut
37 Shaverhandstück
Das Schneidblatt A kann in vier verschiedenen Stellungen am Shaver-
handstück 37 montiert werden.
¾ Schneidblatt A an Kappe B bis zum Anschlag in Schneidblattanschluss
des Antriebs schieben. Dabei sicherstellen, dass Fixiernase C in der Nut F
des Antriebs liegt.
Das Schneidfenster ist zur Fixiernase C ausgerichtet.
¾ Um den festen Sitz des Schneidblatts A am Antrieb zu prüfen, am
Schneidblatt A ziehen.
A
33
WARNUNG
Verletzungsgefahr und Sachschäden durch unsachgemäßen
Gebrauch der Schneidblätter!
¾ Sicherheitsinformationen und Hinweise der entspre-
chenden Gebrauchsanweisungen einhalten.
C
B
D
E
A
F
37
