配件不包含在供货范围中，因此需另行订购。
建议的附件请参阅www.balluff.com下的产品
页。

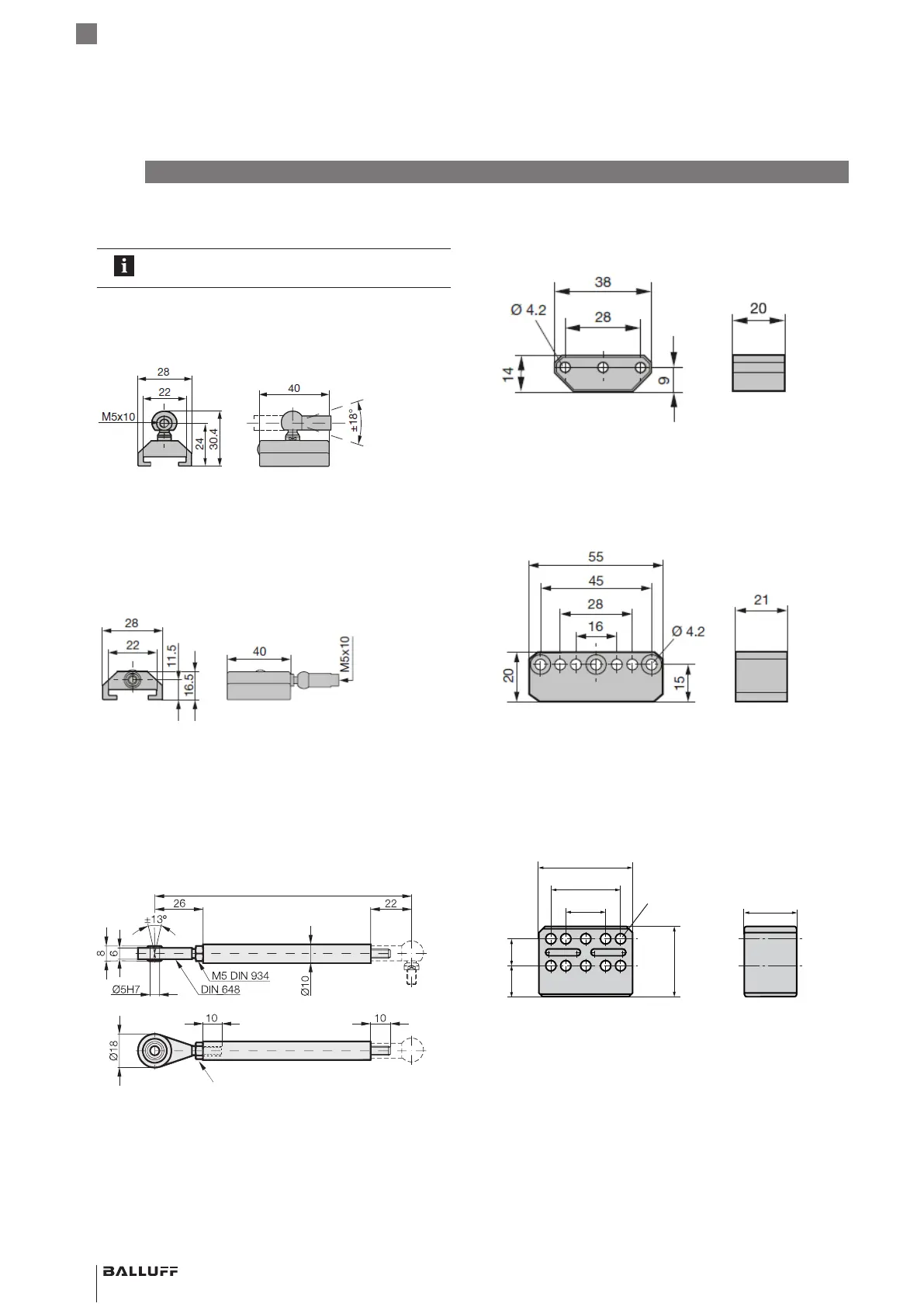

10.1 引导性位置指示器
BTL5-F-2814-1S
图10-1: 位置指示器BTL5-F-2814-1S安装尺寸
重量： 约28g
外壳： 铝
滑动面： 塑料
BTL5-T-2814-1S
图10-2: 位置指示器BTL5-T-2814-1S安装尺寸
重量： 约28g
外壳： 铝
滑动面： 塑料
10.2 铰链杆BTL2-GS10-____-A
调节范围−5mm
额定长度
1)
1)
订购时注明额定长度
图10-3: 铰链杆BTL2-GS10-____-A
重量： 约150g/m
材料： 铝
示例：BTL2-GS10-0100-A(额定长度=100mm)
10.3 自由式位置指示器
BTL5-P-3800-2
图10-4: 位置指示器BTL5-P-3800-2安装尺寸
重量： 约12g
外壳： 塑料
BTL5-P-5500-2
图10-5: 位置指示器BTL5-P-5500-2安装尺寸
重量： 约40g
外壳： 塑料
BTL6-A-3800-2
21
10.813
28.2
28
16
37.6
Ø 4.2
图10-6: 位置指示器BTL6-A-3800-2安装尺寸
重量： 约30g
外壳： 塑料
10
附件
BTL PF _ 400- _ _ _ _ -C12NL _ _ -0-000S04
磁致伸缩位移传感器–型材结构
