www.balluff.com 9italiano
4
Descrizione del prodotto (seguito)
4.2 Funzionamento
Per determinare la posizione di un componente
dell’impianto, viene collegato un datore di posizione al
componente. Insieme vengono azionati lungo una guida
d’onda presente all’interno del BTL.
Un impulso INIT, generato internamente, crea, unitamente
al campo magnetico del datore di posizione, un’onda
torsionale nella guida d’onda che si forma tramite
magnetostrizione e si propaga alla velocità ultrasonica. La
propagazione dell’onda torsionale verso l’estremità finale
della guida d’onda viene assorbita nella zona di
smorzamento. La propagazione dell’onda torsionale verso
l’estremità iniziale della guida d’onda genera un segnale
elettrico in una bobina di rilevamento. La posizione del
datore di posizione, e allo stesso tempo quella del
componente dell’impianto, vengono determinate dalla
durata di propagazione dell’onda.
Il valore misurato viene emesso come valore a 32 bit con
segno relativo al punto zero.
Numero di trasduttori di posizione
Il funzionamento è possibile con uno o due trasduttori di
posizione; il relativo numero si può impostare in maniera
fissa su un trasduttore di posizione, oppure gestire in
maniera flessibile.
4.3 Elementi di visualizzazione
Segnale Significato
Luce rossa
lampeggiante a
1Hz
Questo segnale si presenta quando si
verifica un errore di misurazione. Il
valore di misurazione risulta
sconosciuto a causa di un errore,
oppure al di fuori del campo di
misura.
Luce rossa fissa Errore generale.
Luce verde
alternata a LED
spento in
rapporto 10:1,
periodo 1sec
Comunicazione IO-Link attiva.
Apparecchio pronto.
Luce verde fissa Apparecchio pronto.
Tab. 4-1: Indicatore LED
4.4 Targhetta di identificazione
1)
2)
3)
1)
Codice d’ordine
2)
Tipo
3)
Numero di serie

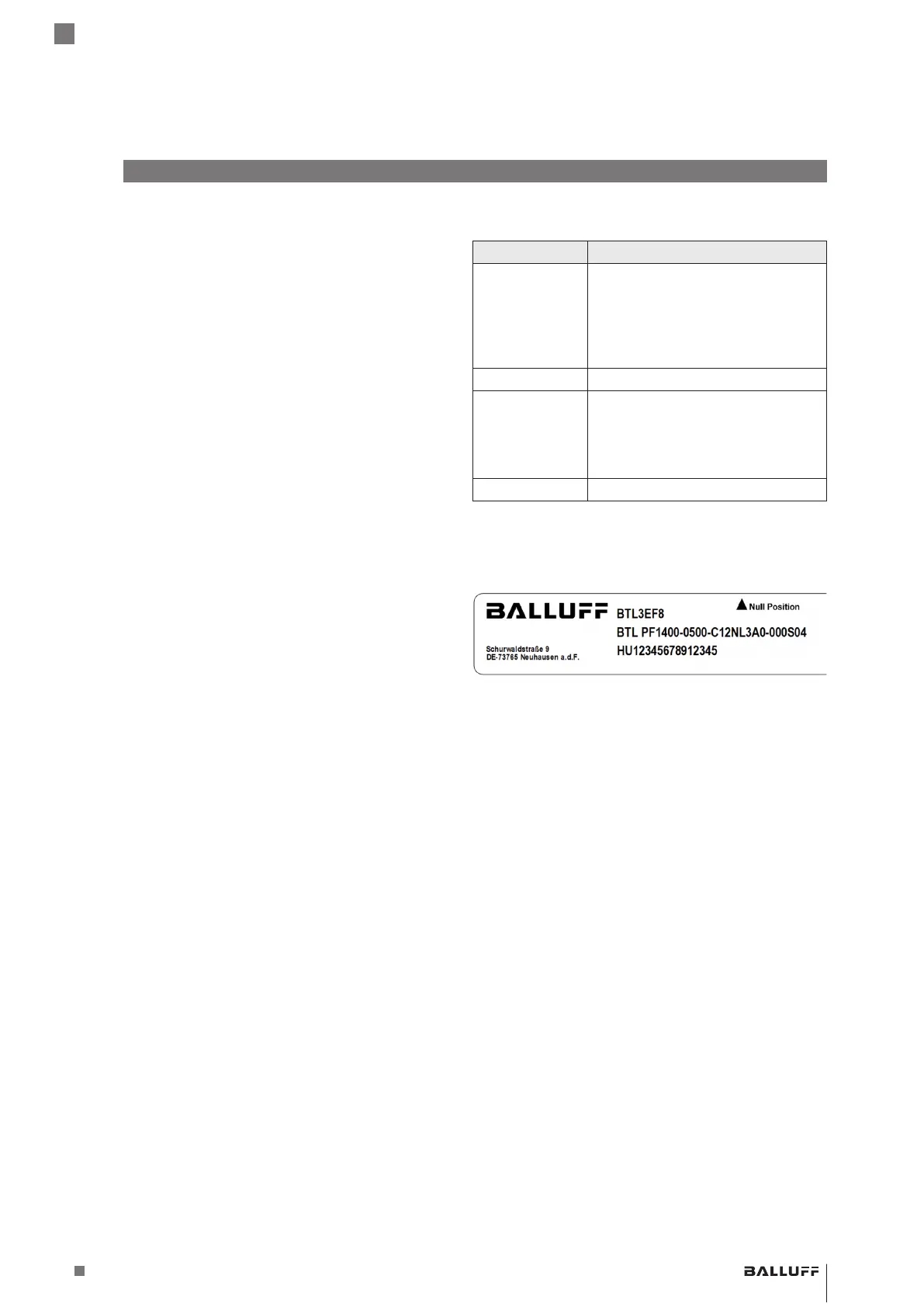

Fig. 4-2: Targhetta di identificazione (particolare, esempio)
BTL PF _ 400- _ _ _ _ -C12NL _ _ -0-000S04
Sensore di posizionamento lineare magnetostrittivo – versione profilata
