8 italiano
4.1 Struttura
Collegamento elettrico: il collegamento elettrico viene
eseguito fisso tramite un connettore a spina (vedere
Legenda codici di identificazionea pagina20).
Corpo: corpo nel quale si trova l’elettronica di analisi.
Datore di posizione: definisce la posizione da misurare
sulla guida d’onda. I datori di posizione sono disponibili in
varie tipologie costruttive e devono essere ordinati
separatamente (vedere Accessori a pagina18).
Lunghezza di misurazione: definisce il campo di misura
della corsa/lunghezza disponibile. Sono disponibili sensori
con lunghezze di misurazione da 25mm a 4000mm.
4
Descrizione del prodotto
15
50
68
16
M12
~80 ~80~250 34.8
24.8
~250
70
2)
67
2)
1)
Non compreso nella fornitura
2)
Campo non utilizzabile
3)
Compreso nella fornitura solo per BTL PF1400-…
Staffe di fissaggio
3)
con boccole isolanti e
viti a testa cilindrica ISO4762M5x25, coppia di
serraggio max. 2Nm
Datore di posizione
BTL5-A-3800-2
1)
Lunghezza di misurazione
Punto zero
Punto finale
LED

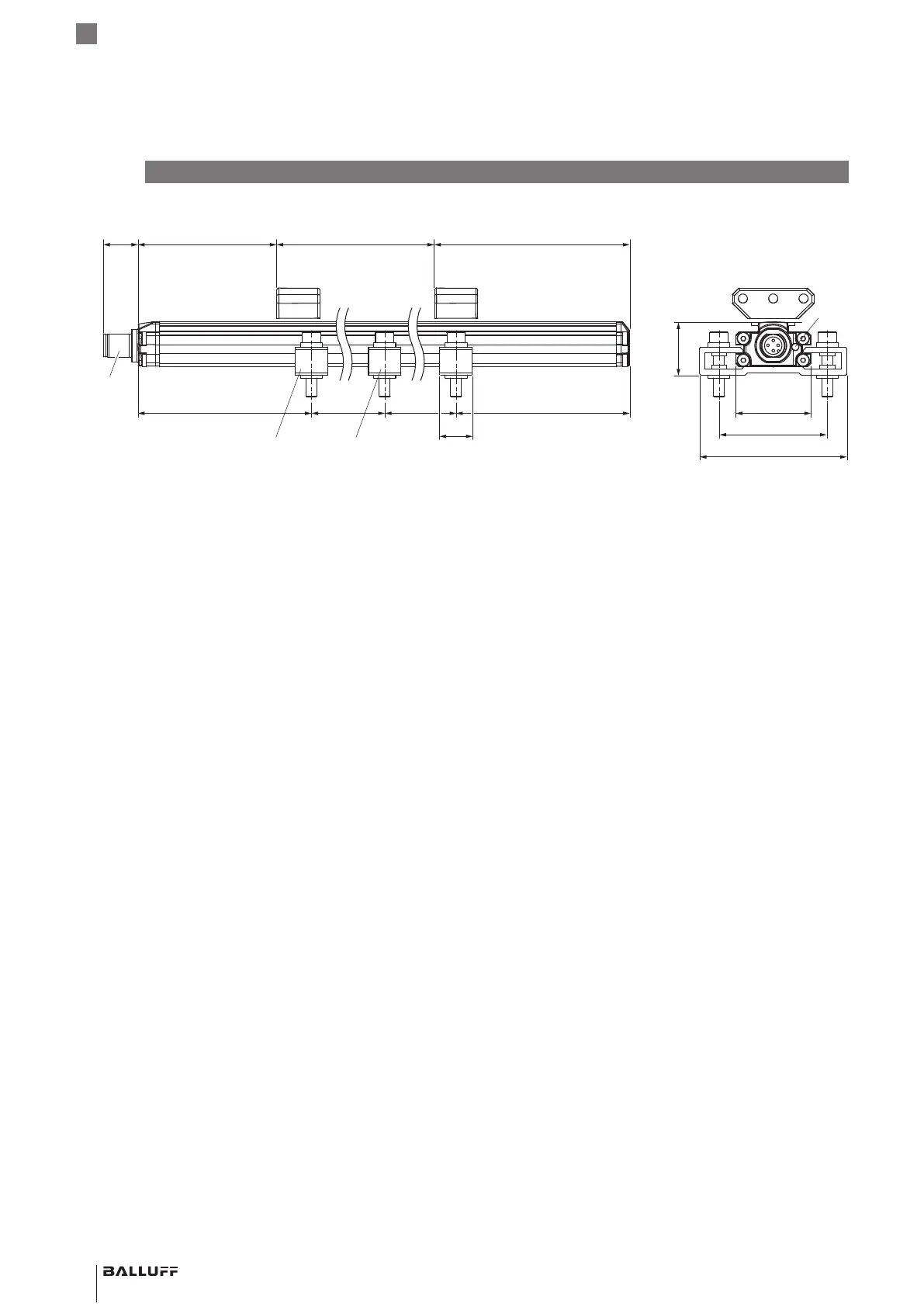

Fig. 4-1: Dimensioni, struttura e funzionamento
BTL PF _ 400- _ _ _ _ -C12NL _ _ -0-000S04
Sensore di posizionamento lineare magnetostrittivo – versione profilata
