18 deutsch
Zubehör ist nicht im Lieferumfang enthalten und deshalb
getrennt zu bestellen.
Empfohlenes Zubehör finden Sie unter
www.balluff.com auf der Produktseite.

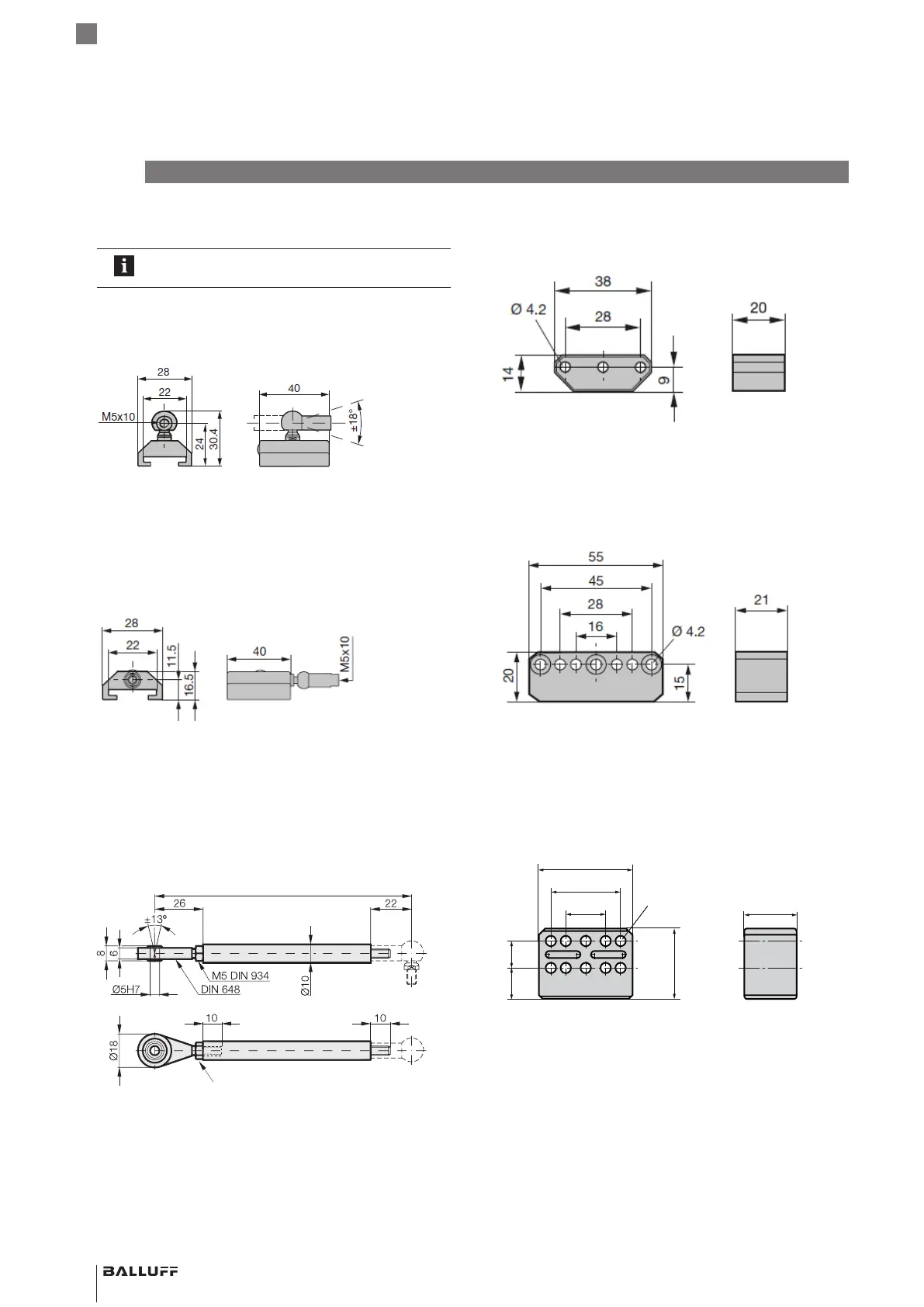

10.1 Geführte Positionsgeber
BTL5-F-2814-1S
Bild 10-1: Einbaumaße Positionsgeber BTL5-F-2814-1S
Gewicht: ca. 28g
Gehäuse: Aluminium
Gleitfläche: Kunststoff
BTL5-T-2814-1S
Bild 10-2: Einbaumaße Positionsgeber BTL5-T-2814-1S
Gewicht: ca. 28g
Gehäuse: Aluminium
Gleitfläche: Kunststoff
10.2 Gelenkstange BTL2-GS10-____-A
Verstellbereich –5mm
Nennlänge
1)
1)
Nennlänge bei Bestellung angeben
Bild 10-3: Gelenkstange BTL2-GS10-____-A
Gewicht: ca. 150g/m
Material: Aluminium
Beispiel: BTL2-GS10-0100-A (Nennlänge = 100mm)
10.3 Freie Positionsgeber
BTL5-P-3800-2
Bild 10-4: Einbaumaße Positionsgeber BTL5-P-3800-2
Gewicht: ca. 12g
Gehäuse: Kunststoff
BTL5-P-5500-2
Bild 10-5: Einbaumaße Positionsgeber BTL5-P-5500-2
Gewicht: ca. 40g
Gehäuse: Kunststoff
BTL6-A-3800-2
21
10.813
28.2
28
16
37.6
Ø 4.2
Bild 10-6: Einbaumaße Positionsgeber BTL6-A-3800-2
Gewicht: ca. 30g
Gehäuse: Kunststoff
10
Zubehör
BTL PF _ 400- _ _ _ _ -C12NL _ _ -0-000S04
Magnetostriktives Positionsmesssystem – Bauform Profil
