Gli accessori non sono compresi nella fornitura e quindi
devono essere ordinati separatamente.
Per gli accessori consigliati, consultare l’indirizzo
www.balluff.com, pagina Prodotti.
10.1 Datore di posizione guidato
BTL5-F-2814-1S

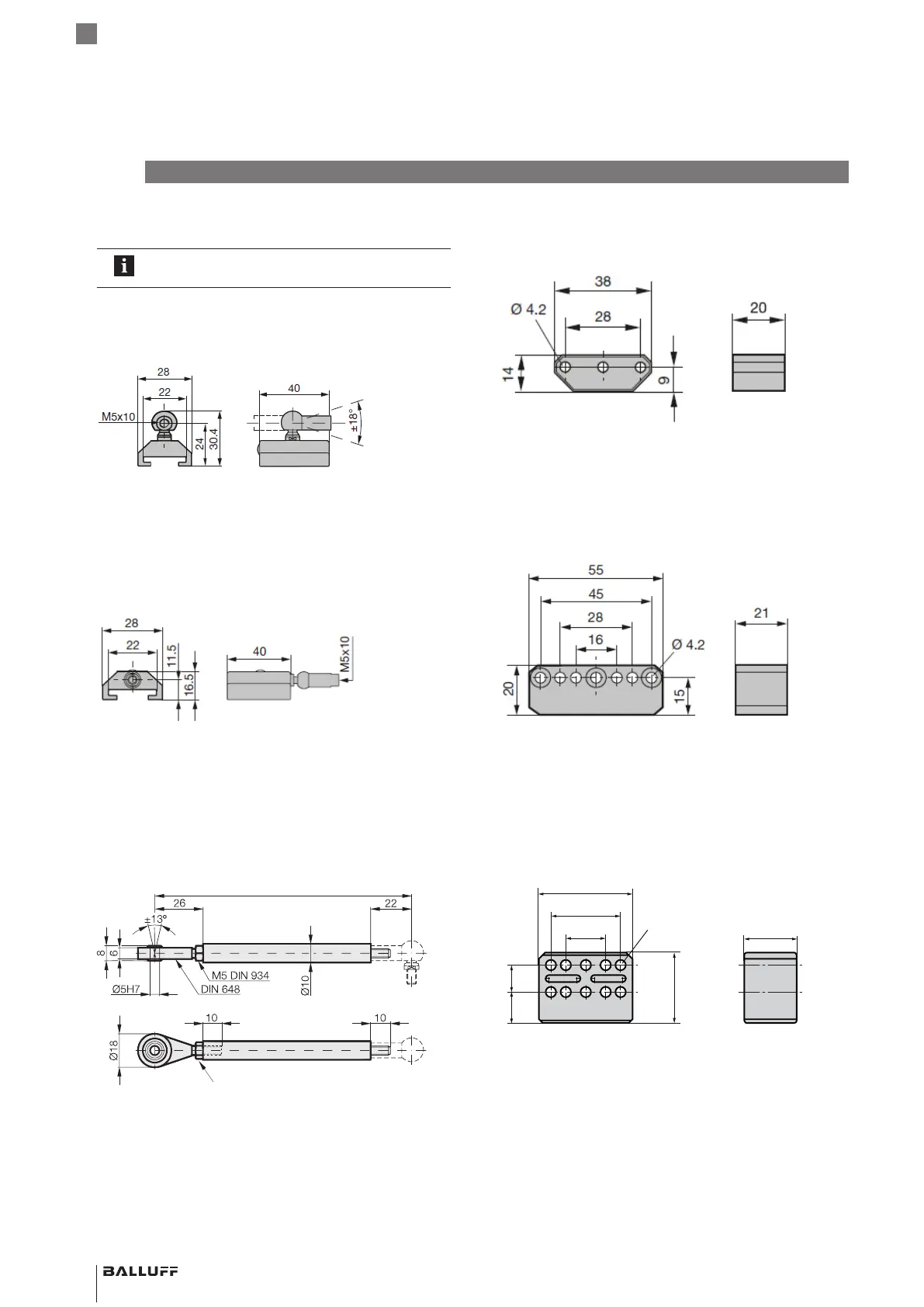

Fig. 10-1: Dimensioni di ingombro datore di posizione
BTL5-F-2814-1S
Peso: ca. 28g
Supporto: Alluminio
Superficie di scorrimento: Materiale plastico
BTL5-T-2814-1S
Fig. 10-2: Dimensioni di ingombro datore di posizione
BTL5-T-2814-1S
Peso: ca. 28g
Supporto: Alluminio
Superficie di scorrimento: Materiale plastico
10.2 Asta di comando BTL2-GS10-____-A
Settore di spostamento −5mm
Lunghezza nominale
1)
1)
Indicare la lunghezza nominale nell’ordine
Fig. 10-3: Asta di comando BTL2-GS10-____-A
Peso: ca. 150g/m
Materiale: Alluminio
Esempio: BTL2-GS10-0100-A (lunghezza nominale =
100mm)
10.3 Datore di posizione libero
BTL5-P-3800-2
Fig. 10-4: Dimensioni di ingombro datore di posizione
BTL5-P-3800-2
Peso: ca. 12g
Supporto: Materiale plastico
BTL5-P-5500-2
Fig. 10-5: Dimensioni di ingombro datore di posizione
BTL5-P-5500-2
Peso: ca. 40g
Supporto: Materiale plastico
BTL6-A-3800-2
21
10.813
28.2
28
16
37.6
Ø 4.2
Fig. 10-6: Dimensioni di montaggio datore di posizione
BTL6-A-3800-2
Peso: ca. 30g
Supporto: Materiale plastico
10
Accessori
BTL PF _ 400- _ _ _ _ -C12NL _ _ -0-000S04
Sensore di posizionamento lineare magnetostrittivo – versione profilata
