8 deutsch
4.1 Aufbau
Elektrischer Anschluss: Der elektrische Anschluss ist
fest über eine Steckverbindung ausgeführt (siehe Typen-
schlüssel auf Seite20).
Gehäuse: Gehäuse, in dem sich die Auswerteelektronik
befindet.
Positionsgeber: Definiert die zu messende Position auf
dem Wellenleiter. Positionsgeber sind in unterschiedlichen
Bauformen lieferbar und gesondert zu bestellen (siehe
Zubehör auf Seite18).
Messlänge: Definiert den zur Verfügung stehenden Weg-/
Längenmessbereich. Es sind Sensoren mit Messlängen
von 25mm bis 4000mm lieferbar.
4
Produktbeschreibung
15
50
68
16
M12
~80 ~80~250 34.8
24.8
~250
70
2)
67
2)
1)
nicht im Lieferumfang enthalten
2)
nicht nutzbarer Bereich
3)
nur bei BTL PF1400-… im Lieferumfang enthalten
Befestigungsklammern
3)
mit Isolierbuchsen
und Zylinderkopfschrauben ISO4762M5x25,
max. Anzugsdrehmoment 2Nm
Positionsgeber
BTL5-A-3800-2
1)
Messlänge
Nullpunkt Endpunkt
LED

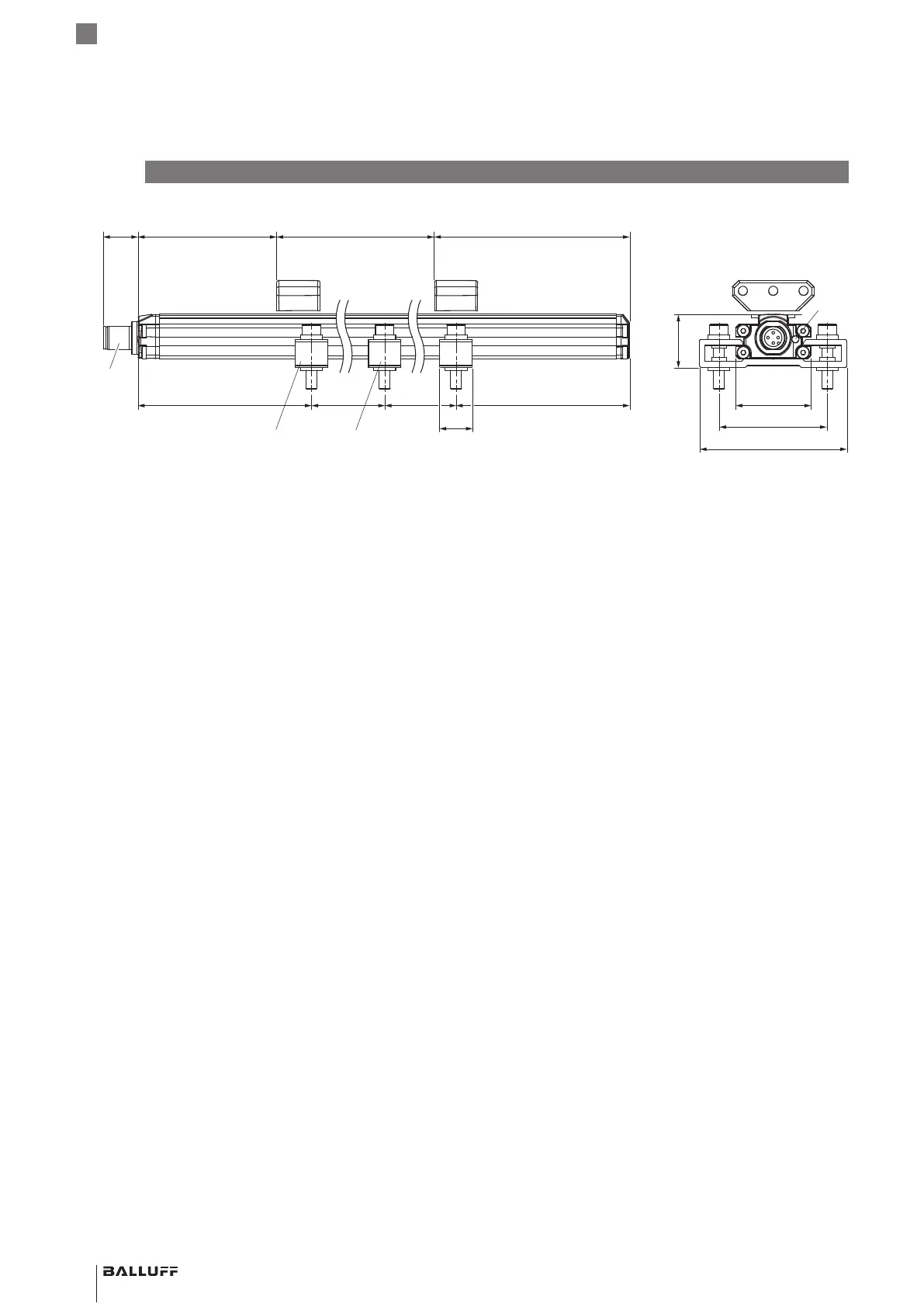

Bild 4-1: Abmessungen, Aufbau und Funktion
BTL PF _ 400- _ _ _ _ -C12NL _ _ -0-000S04
Magnetostriktives Positionsmesssystem – Bauform Profil
