10 deutsch
5.1 Einbau
ACHTUNG
Unsachgemäße Montage
Unsachgemäße Montage kann die Funktion des BTL
beeinträchtigen und zu Beschädigungen führen.
► Darauf achten, dass keine starken elektrischen oder
magnetischen Felder in unmittelbarer Nähe des BTL
auftreten.
► Die für den Einbau angegebenen Abstände unbe-
dingt einhalten.
Abmessungen siehe Bild 4-1 auf Seite8.
Die Einbaulage ist beliebig. Mit den mitgelieferten Befesti-
gungsklammern und Zylinderkopfschrauben wird das BTL
auf einer ebenen Fläche der Maschine montiert.
Um die Entstehung von Resonanzfrequenzen bei
Vibrationsbelastungen zu vermeiden, empfehlen
wir die Befestigungsklammern in unregelmäßigen
Abständen zu platzieren.
Durch die mitgelieferten Isolierbuchsen wird das magneto-
striktive Positionsmesssystem von der Maschine elektrisch
isoliert (siehe Bild 4-1 auf Seite8).
1. BTL in die Befestigungsklammern führen.
2. BTL mit den Befestigungsschrauben auf dem Unter-
grund fixieren (Schrauben in den Klammern mit max.
2Nm festziehen).
3. Positionsgeber (Zubehör) einbauen.
Das magnetostriktive Positionsmesssystem in
Profilbauweise eignet sich sowohl für freie, d. h.
berührungslos arbeitende Positionsgeber (siehe
Bild 5-1 bis Bild 5-8) als auch für geführte Positi-
onsgeber (siehe Bild 5-1 und Bild 5-2).
5
Einbau und Anschluss
5.2 Geführte Positionsgeber
Beim Einbau des Positionsgebers ist zu beachten:
– Seitliche Kräfte vermeiden.
– Den Positionsgeber über eine Gelenkstange mit dem
Maschinenteil verbinden (siehe Zubehör auf
Seite18).
– Bei Verwendung mehrerer Positionsgeber muss zwi-
schen diesen ein Mindestabstand von 65mm eingehal-
ten werden (siehe Bild 5-3).

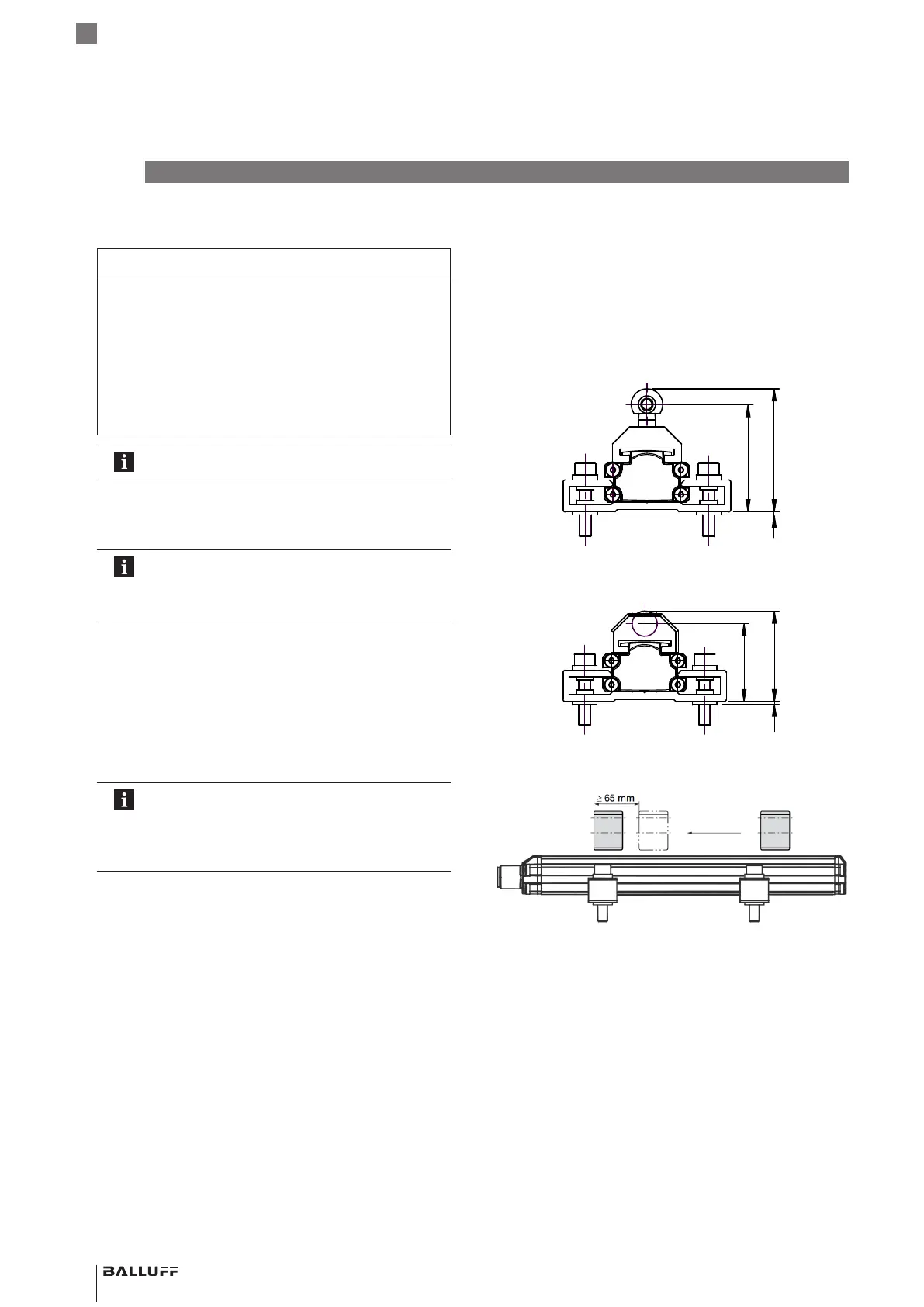

Bild 5-1:
1
44
50.4
Maße und Abstände mit Positionsgeber BTL5-F-2814-1S
Bild 5-2:
1
31.5
36.5
Maße und Abstände mit Positionsgeber BTL5-F-2814-1S
Bild 5-3: Mindestabstand bei Verwendung mehrerer Positionsgeber
BTL PF _ 400- _ _ _ _ -C12NL _ _ -0-000S04
Magnetostriktives Positionsmesssystem – Bauform Profil
