4.1 结构
电气连接：电气连接一律通过插头连接进行(参见型号编
码，第20页)。
壳体：壳体，内置电子分析装置。
位置指示器：定义波导管上需要测量的位置。可提供各类
不同构造的位置指示器，可单独订购(参见附件，第18
页)。
测量长度：定义可用的位移/长度测量范围。可提供测量长
度从25mm到4000mm的传感器。
4
产品描述
15
50
68
16
M12
~80 ~80~250 34.8
24.8
~250
70
2)
67
2)
1)
不包含在供货范围之内
2)
不可用范围
3)
仅针对BTLPF1400-…包含在供货范围之内
固定夹
3)
带绝缘套和柱头螺丝ISO4762M5x25，
最大拧紧扭矩2Nm
位置指示器
BTL5-A-3800-2
1)
测量长度
零点 终点
LED

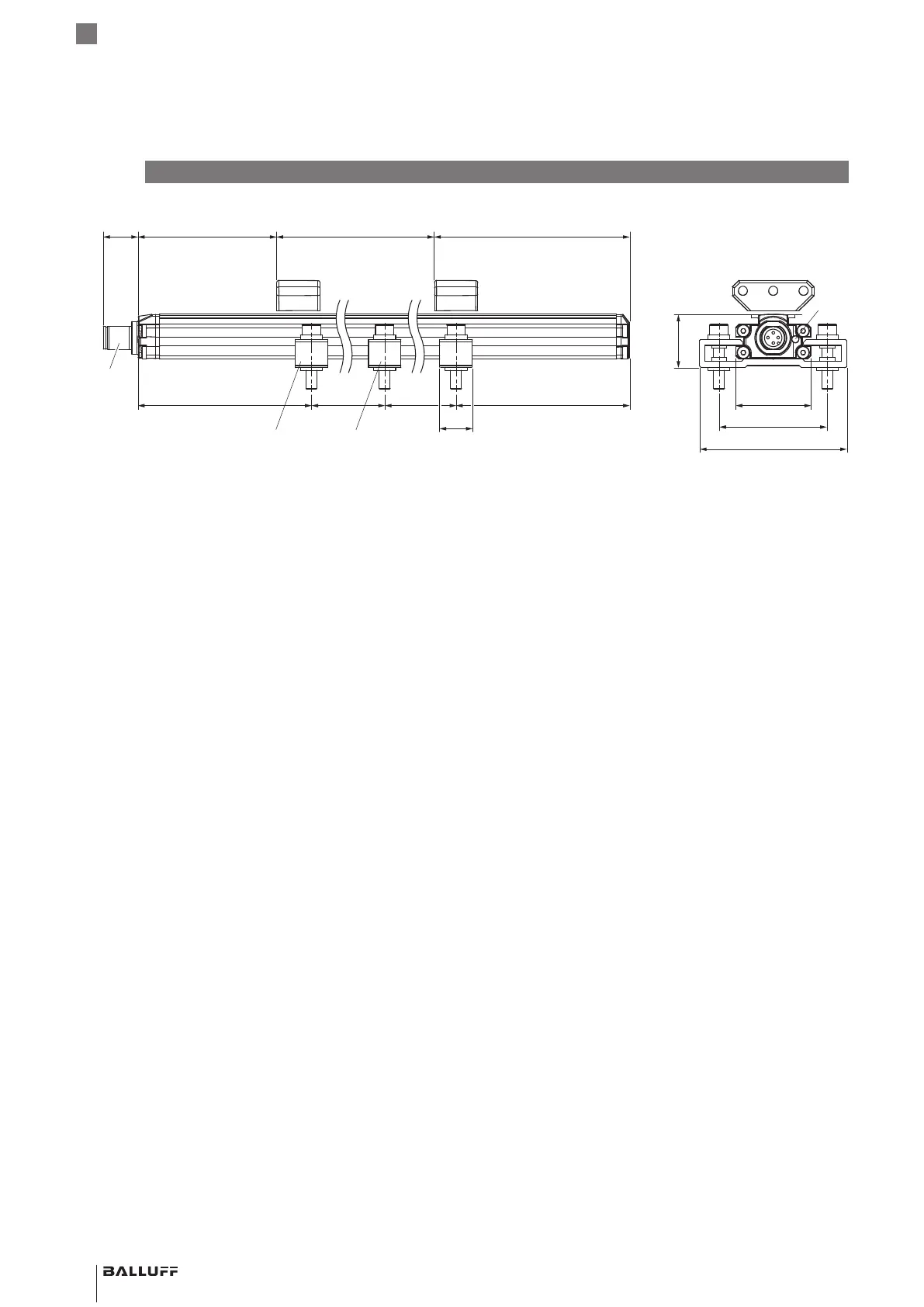

图4-1: 尺寸、结构与功能
BTL PF _ 400- _ _ _ _ -C12NL _ _ -0-000S04
磁致伸缩位移传感器–型材结构
