Balluff BTL PF 400 Series User Manual

12 français
5
Montage et raccordement (suite)
5.4 Raccordement électrique
Le raccordement électrique s’effectue au moyen d’un
connecteur (brochage, voir Tab. 5-2).
Observez les informations concernant le Pose
des câbles, page 12.

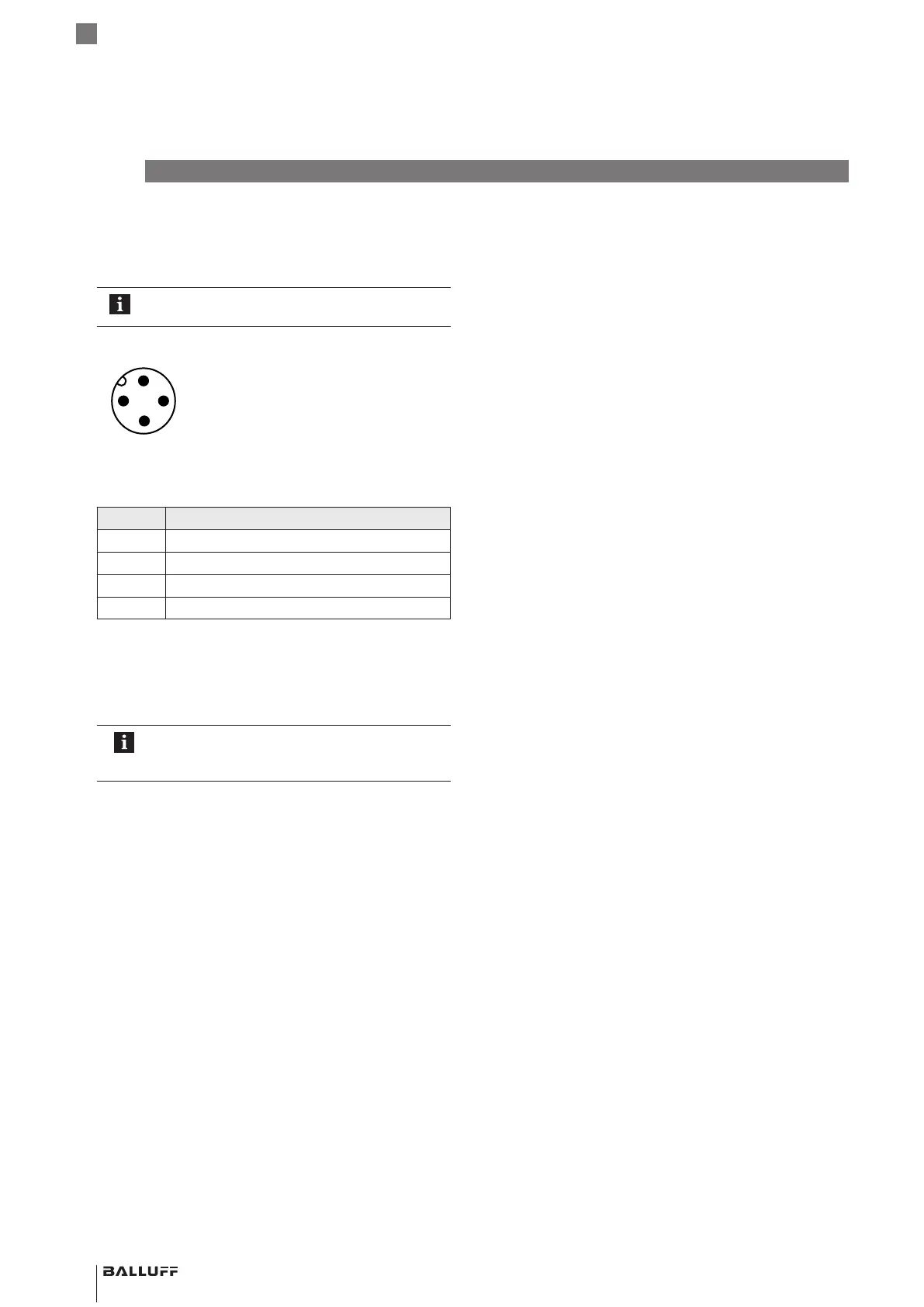

Fig. 5-9:
4
3
1
2
Affectation des brochesS04 (vue de dessus sur le
connecteur du BTL)
Broche Signal
1 L+ (18…30V)
2 libre
1)
3 L− (GND)
4 C/Q (communication IO-Link)
1)
Les fils non utilisés peuvent être reliés à GND du côté de la
commande.
Tab. 5-2: Affectation des brochesS04
5.5 Pose des câbles
Mise à la terre définie!
Le BTL et l’armoire électrique doivent être reliés
au même potentiel de mise à la terre.
Champs magnétiques
Le système de mesure de position est un système
magnétostrictif. Veiller à ce que le BTL et le vérin de
réception se trouvent à une distance suffisante de champs
magnétiques externes de forte intensité.
Pose des câbles
Poser tous les câbles entre le BTL, la commande et
l’alimentation électrique de manière à éviter les tractions.
Pour éviter les interférences électromagnétiques, veiller à
ce que les câbles conducteurs de courant fort et les
câbles avec des signaux de tension à haute fréquence
(p.ex. des convertisseurs de fréquence) soient
suffisamment éloignés.
Longueur de câble
Pour le mode IO-Link, la longueur maximale de câble est
de 20m.
BTL PF _ 400- _ _ _ _ -C12NL _ _ -0-000S04
Système de mesure de position magnétostrictif – forme profilée
