www.balluff.com 9中文
4
产品描述(续)
4.2 功能
为确定一个设备部件的位置而将一个位置指示器与该部件
连接。它们将一同沿着位于BTL内部的波导管运动。
内部产生的INIT脉冲与位置指示器的磁场共同在波导管中
触发一个扭力轴，该扭力轴通过磁致伸缩产生并以超声波
速度前进。驶向波导管末端的扭力轴在缓冲区中被吸收。
驶向波导管始端的扭力轴在接收线圈中生成一个电子信
号。根据波的运行时间确定位置指示器的位置，从而同时
确定设备部件的位置。
测量值输出为相对于零点的带符号32位值。
位置指示器数量
可以使用一个或两个位置指示器进行操作，其中数量可以
固定设置为一个位置指示器或灵活管理。
4.3 显示元件
信号 含义
红色闪烁，1Hz 出现该信号说明存在测量故障。测量
值因故障而未知或超出测量范围。
长亮红色 一般故障。
LED按照10比1
的比例交替显示
绿色/关闭，周期
为1秒
IO-Link通信已激活。
设备已就绪。
长亮绿色 设备已就绪。
表4-1: LED显示

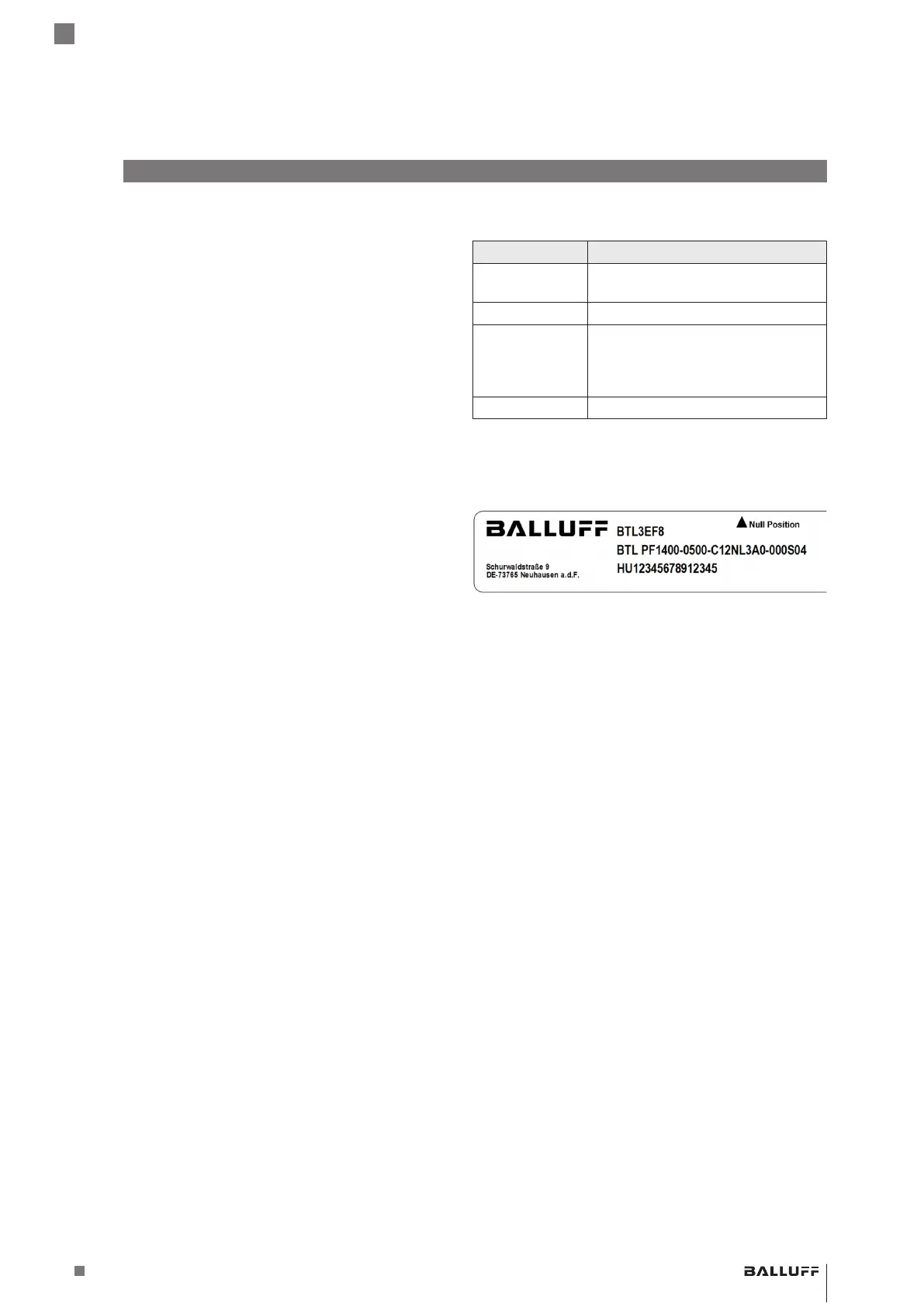

4.4 铭牌
1)
2)
3)
1)
订购代码
2)
型号
3)
系列号
图4-2: 型号铭牌(详图、示例)
BTL PF _ 400- _ _ _ _ -C12NL _ _ -0-000S04
磁致伸缩位移传感器–型材结构
