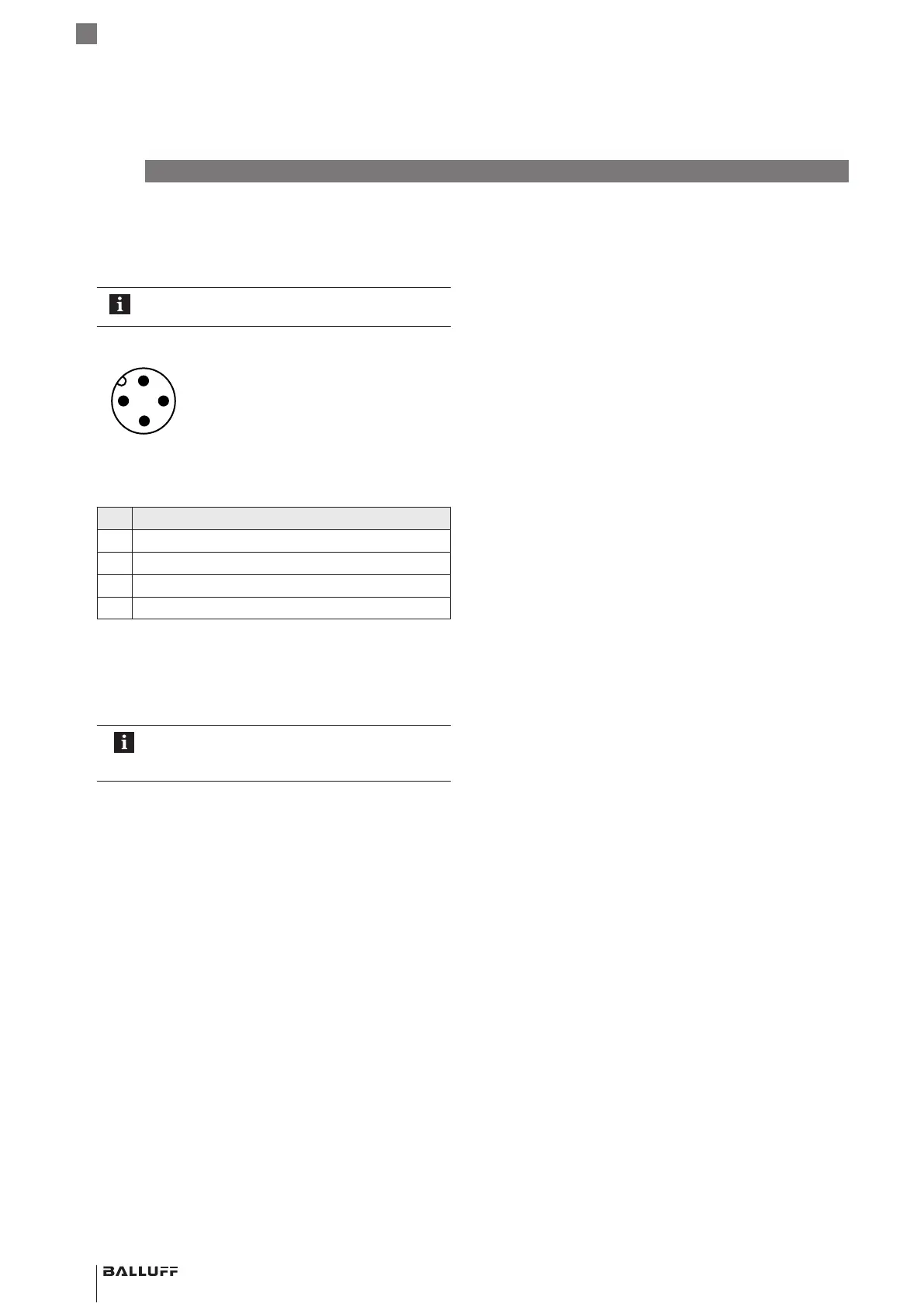

Montaggio e collegamento (continua)
5.4 Collegamento elettrico
Il collegamento elettrico consiste in un connettore a spina
(per la piedinatura vedere Tab. 5-2).
Prestare attenzione alle informazioni relative a
Posa dei cavi a pagina 12.
Fig. 5-9:
4
3
1
2
Configurazione pin S04 (vista in pianta del connettore sul
BTL)
Pin Segnale
1 L+ (18…30V)
2 Non utilizzato
1)
3 L− (GND)
4 C/Q (Comunicazione IO-Link)
1)
I fili non utilizzati possono essere collegati a GND lato unità di
comando.
Tab. 5-2: PiedinaturaS04
5.5 Posa dei cavi
Messa a terra definita!
BTL e armadio elettrico devono trovarsi sullo
stesso potenziale di terra.
Campi magnetici
Il sensore di posizionamento lineare è un sistema
magnetostrittivo. Mantenere una distanza sufficiente del
BTL e del cilindro sul quale è montato dai campi magnetici
esterni intensi.
Posa dei cavi
Posare tutti i cavi fra BTL, unità di comando ed
alimentazione elettrica scaricando la trazione. Al fine di
evitare interferenze elettromagnetiche, provvedere a una
sufficiente distanza da eventuali cavi per correnti forti o con
segnali in tensione ad alta frequenza (ad es. da inverter).
Lunghezza dei cavi
Per il funzionamento IO-Link, la lunghezza massima del
cavo è di 20m.
BTL PF _ 400- _ _ _ _ -C12NL _ _ -0-000S04
Sensore di posizionamento lineare magnetostrittivo – versione profilata
